16 2600 Quick Start Guide 17
2600 Controls
(87) EXT CLK IN – This jack can be used to import an external clock signal
to run the Sample & Hold circuit. Placing a 3.5 mm connector into this
jack will disable the internal clock generator. Any square or pulse wave
generated in other areas of the synthesizer, as well gate or trigger signals
from the keyboard can be routed into this jack and used as a clock signal.
(88) LEVEL – This slider attenuates the input signal before it goes into the
Sample & Hold circuit.
(89) RATE – This slider controls the speed of the internal clock generator
and therefore controls how often the Sample & Hold circuit takes a
measurement of the input signal. When the internal clock signal is
interrupted by use of the EXT CLK IN input, the RATE slider will not
function.
Electronic Switch
The Electronic Switch connections are bidirectional. This circuit can alternate a
single input from C between the A and B outputs, or the circuit can route two
signals into the A and B jacks and then alternate the C output between the A and
B input signals. The rate of back-and-forth switching in both of these scenarios
is controlled by the Sample & Hold circuit’s internal clock (or an external clock
source routed in through the EXT CLK IN jack.
(90) ELEC SWITCH A/B/C – These jacks route signals in and out over cables
with 3.5 mm connectors.
Phones/Power
(91) PHONES – Use this jack to connect headphones that use 1/8” plugs and
control the output level with the knob immediately below the jack. The
headphone jack is connected to the Mixer output.
(92) POWER – Press this switch to turn the synthesizer on or o. Make sure all
the connections are made before turning on the unit.

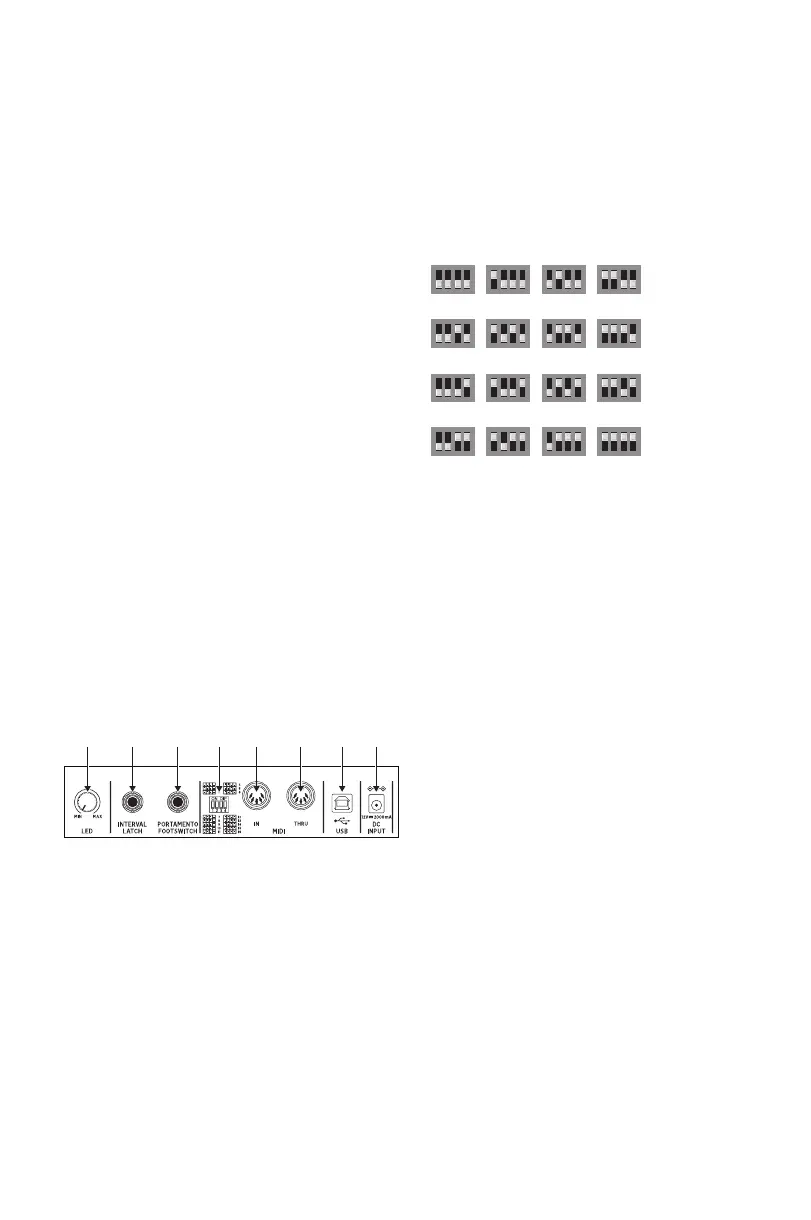

Back Panel
(93) LED – Use this rotary knob to control the brightness of the LEDs on the
front panel.
(94) INTERVAL LATCH – Use this ¼” jack with an external footswitch to
temporarily turn on the interval function. When the VOICE MODE switch
is in the DUO position, playing two notes and depressing the footswitch
maintains the two-note interval while you play further single notes.
(95) PORTAMENTO FOOTSWITCH – Use this ¼” jack with an external
footswitch to turn the Portamento function on or o.
(96) MIDI CHANNEL SWITCHES – These 4 switches allow you to set the MIDI
Channel number from 1 to 16 (see the table printed in this document or
refer to the silk-screened switch matrix printed on the back panel).
(97) MIDI IN – This port receives MIDI data from an external source over
a 5-pin DIN connector. This external source will commonly be a MIDI
keyboard, an external hardware sequencer, a computer equipped with a
MIDI interface, and so on.
(98) MIDI THRU – This port uses a 5-pin DIN jack is used to pass through MIDI
data received at the MIDI IN jack. This MIDI data will commonly be sent
to another synthesizer or to a drum machine assigned to a dierent MIDI
Channel.
(99) USB PORT – This jack allows connection to a computer over a USB type B
connection. This synthesizer will show up as a class-compliant USB MIDI
device, capable of supporting MIDI in and out.
(100) DC INPUT – Connect the supplied 12V DC power adapter here. The power
adapter can be plugged into an AC outlet capable of supplying from 100V
to 240V at 50 Hz/60 Hz. Use only the power adapter supplied.
(93) (94) (95) (96) (97) (98) (99) (100)
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
2600 Controles
Conexiones precableadas
Las serigrafías del panel le indican las distintas conexiones entre los módulos que
han sido precableadas de fábrica.
Por ejemplo, en la sección VOLTAGE CONTROLLED FILTER/RESONATOR VCF,
las conexiones precableadas desde los osciladores controlados por voltaje (VCO)
1, 2 y 3 al bloque VCF son indicadas por los recuadros etiquetados en la parte
inferior de la sección:
Estas entradas precableadas y etiquetadas se corresponden con mandos
deslizantes del panel que está justo encima de la etiqueta, que le permite el
ajuste de la fuerza de la señal entrante.
Las tomas de entrada que están justo encima de cada uno de esos recuadros
marcados desconectan la conexión precableada siempre que introduzca una
clavija de 3,5 mm en esa toma, tal como es indicado por este gráco:
Osciladores controlados por voltaje (VCOs)
Los osciladores controlados por voltaje (VCOs) generan electrónicamente
señales de ondas, en una gama de formas de onda que pueden ser modeladas,
combinadas y ltradas.
(1) INITIAL OSCILLATOR FREQUENCY – Este mando deslizante elige la
frecuencia operativa en un margen amplio del VCO entre cuatro rangos de
audio (10 Hz, 100 Hz, 1 kHz ó 10 kHz) o cuatro rangos de frecuencias sub-
audio (.03 Hz, .3 Hz, 3.0 Hz ó 30 Hz) cuando el VCO actúa como un oscilador
de bajas frecuencias (LFO). Para elegir entre los modos audio y LFO, use el
interruptor de posición AUDIO/LF que está en la parte inferior izquierda de
cada VCO.
(2) FINE TUNE – Use este mando deslizante para anar con precisión la
frecuencia elegida con el mando INITIAL OSCILLATOR FREQUENCY hacia
arriba o abajo según necesite hasta encontrar la frecuencia concreta que
necesite.
(3) PULSE WIDTH – Use este mando deslizante para ajustar una amplitud por
defecto para la forma de onda.
(4) SYNC ON/OFF – Use estos interruptores para bloquear VCO2 y/o VCO3
con VCO1 de forma que los osciladores sincronizados actúen como un
único gran oscilador que siga la frecuencia de VCO1 para producir sonidos
complejos.
(5) OUTPUTS – Estas tomas de salida le permiten enviar las señales audio
o LFO desde los VCO a través de cables con clavijas de 3,5 mm. El tipo de
forma de onda es indicado por la serigrafía asociada con las tomas (diente
de sierra, pulso, sinusoidal, triangular, etc., dependiendo del VCO concreto
que esté siendo usado). Las salidas PULSE también pueden ser usados
para mezclar señales de la sección LFO inferior (VCO1), la sección NOISE
GENERATOR (VCO2), o el ADSR ENVELOPE GENERATOR (VCO3) para producir
una señal de salida compuesta.
(6) AUDIO/LF (KYBD ON/OFF) – Este interruptor le permite elegir entre
frecuencia audio y bajas (LFO) para su ajuste con los mandos deslizantes
INITIAL OSCILLATOR FREQUENCY, FINE TUNE y PULSE WIDTH. Cuando use
el VCO como un oscilador de baja frecuencia, el control de teclado será
desactivado de forma automática. En la posición AUDIO el control de
teclado sí que está activo.
(7) FM CONTROL – Use estas tomas para dar entrada a señales de control por
voltaje externas a través de cables con clavijas de 3,5 mm. El introducir
una clavija en una de estas tomas desconecta la correspondiente conexión
precableada que aparece indicada justo debajo de la toma.
(8) PWM – Use esta toma cuando quiera dar entrada a señales de control por
voltaje externas para controlar la amplitud de pulso en lugar de usar para
ello el mando deslizante PULSE WIDTH.
