Behringer WING RACK - Panel Trasero; Pantallas Principales

32 WING RACK Quick Start Guide
Quick Start Guide 33
Descripción general de WING RACK
Ranura de expansión
La consola WING incluye una tarjeta WING-LIVE, que permite grabar hasta 64canales de audio de 48 kHz/32 bits en un par de tarjetas SD o SDHC. Es posible instalar tarjetas
de expansión para otros protocolos como Dante, MADI y SoundGrid.
Energía
Conecte el cable IEC incluido.
5. Pantallas principales
La mayoría de las funciones avanzadas de edición y control se realizan en la pantalla principal. Las pantallas pueden navegarse mediante los siete botones a la
izquierda de la pantalla, o mediante los botones VIEW en cada sección del panel superior.
Hay seis pantallas accesibles mediante los botones junto a la pantalla principal:
• • HOME (Inicio)
• • EFFECTS (Efectos)
• • METERS (Medidores)
• • ROUTING (Enrutamiento)
• • SETUP (Conguración)
• • LIBRARY (Biblioteca)
Tenga en cuenta que el botón UTILITY no tiene una pantalla especíca relacionada con él.
Una barra de estado en la parte superior de la pantalla muestra el nombre del canal, el reloj y las alertas. Esto también permite el acceso constante a los controles de la
tarjeta SD, al menú de conguración, a las funciones de la biblioteca y otras herramientas.
HOME
HOME

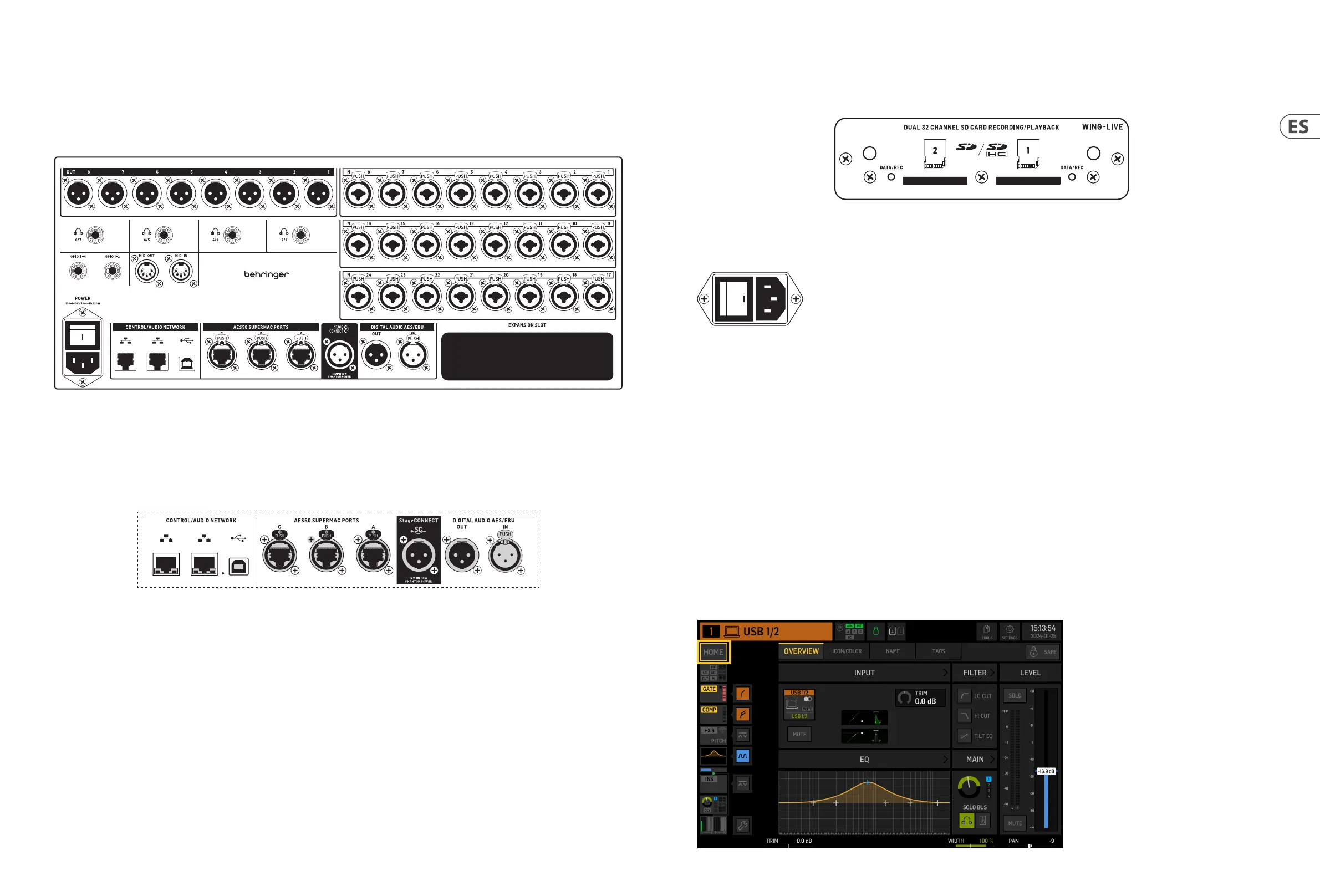

4. Panel trasero
E/S analógicas, MIDI y GPIO
Las conexiones analógicas del panel trasero incluyen 24 preamplicadores Midas PRO con conectores combo jack y 8 salidas XLR.
Se pueden utilizar cuatro auriculares estéreo para el monitoreo. Para asignar buses a estas salidas, diríjase a ROUTING>OUTPUTS>LOCAL OUT.
Los conectores MIDI IN y OUT de 5 pines permiten el control MIDI externo, y un par de conectores TRS de ¼" para hasta cuatro GPIOs permiten comandos básicos de
entrada y salida.
ETHERNET/AES50/Control/StageConnect
Un par de puertos Ethernet permiten congurar una red a través de un enrutador para el control por cable o de manera inalámbrica con las aplicaciones de control en
una computadora o dispositivo móvil.
La consola también puede conectarse a una computadora a través del conector USB tipo B para los siguientes usos:
• • Interfaz de audio de 48 entradas/48 salidas. El controlador ASIO correspondiente puede descargarse de behringer.com.
• • Controlador MIDI de DAW
• • Actualizaciones de rmware
• • Intercambio de datos
Tres puertos AES50 proporcionan hasta 48 canales de entrada y 48 de salida hacia y desde stage boxes digitales, garantizando una alta cantidad canales y permitiendo
el enrutamiento hacia y desde múltiples ubicaciones. WING es compatible con todas las mezcladoras y stage boxes de la serie X32.
Todas las conexiones AES50 entre WING y las cajas de escenario deben tener:
• • Cables CAT-5e blindados
• • Terminaciones Ethercon.
• • Longitud máxima de 80 metros
StageConnect transmite hasta 32 canales de entrada o salida de audio digital a través de un cable XLR balanceado estándar (110 Ω de impedancia, se recomienda cable DMX).
La interfaz admite diferentes conguraciones de bus de canales de entrada y salida y utiliza audio PCM digital sin comprimir a 44.1/48 kHz y resolución de 24 bits. StageConnect
fue desarrollado para conexiones exibles en el escenario o hacia un rack lateral y admite una amplia gama de aplicaciones con latencia menor a un milisegundo.
Las conexiones de entrada y salida AES3 estéreo (AES/EBU) pueden realizarse a través de cables XLR.
