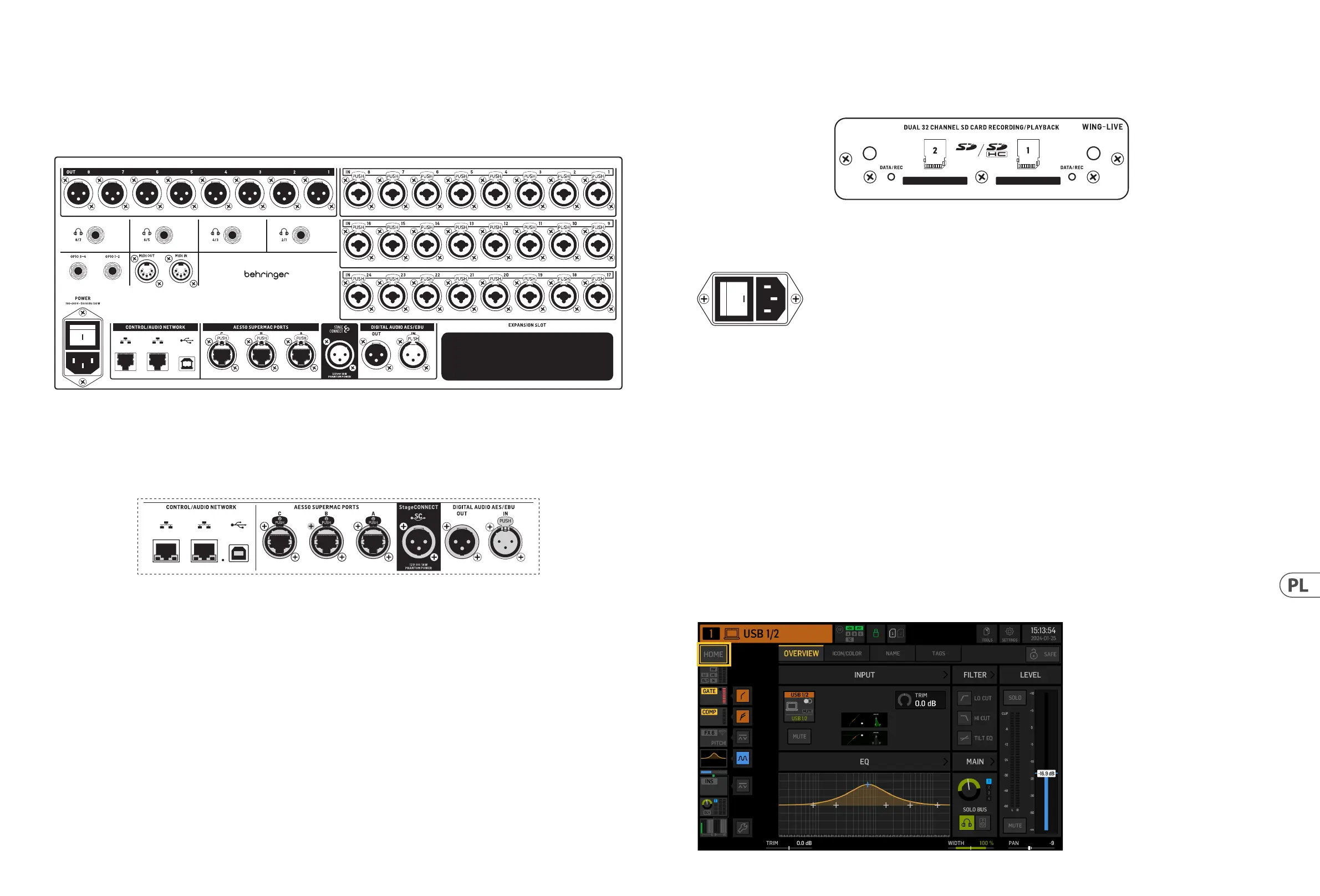

Behringer WING RACK - Tylny Panel

158 WING RACK Quick Start Guide
Quick Start Guide 159
WING RACK Przegląd
Slot Rozszerzeń
Konsola WING jest dostarczana z zainstalowaną kartą WING-LIVE, która umożliwia nagrywanie do 64 kanałów audio 48 kHz / 32-bitowego na parę kart SD lub SDHC.
W tym slocie można zainstalować karty z innymi protokołami, takimi jak Dante, MADI i SoundGrid. 
Zasilanie
Podłącz dołączony kabel IEC.
5. Główne ekrany
Większość zaawansowanej edycji i kontroli odbywa się na głównym wyświetlaczu. Ekrany można nawigować za pomocą siedmiu przycisków po lewej stronie ekranu
lub za pomocą przycisków VIEW w każdej sekcji górnego panelu. 
Sześć ekranów jest dostępnych za pomocą przycisków obok głównego wyświetlacza: 
• • HOME
• • EFFECTS
• • METERS
• • ROUTING
• • SETUP
• • LIBRARY 
Zauważ, że przycisk UTILITY nie ma konkretnego ekranu z nim związanego. 
Na górze ekranu wyświetlany jest pasek stanu, który dostarcza szybkiego odniesienia do nazwy kanału, zegara i alertów. Umożliwia to stały dostęp do kontroli karty
SD, menu ustawień, funkcji biblioteki i innych narzędzi.
HOME
HOME
4. Tylny Panel
Analogowe I/O, MIDI i GPIO 
Tylny panel zawiera analogowe połączenia, w tym 24 przedwzmacniacze mikrofonowe serii Midas PRO z konektorami combo jack i 8 wyjść XLR. 
Cztery stereo słuchawki mogą być używane do monitoringu. Aby przypisać magistrale do tych wyjść, przejdź do ROUTING>OUTPUTS>LOCAL OUT. 
5-pinowe gniazda MIDI IN i OUT umożliwiają zewnętrzną kontrolę MIDI, a para gniazd ¼" TRS dla do czterech GPIO umożliwia podstawowe polecenia wejścia i wyjścia.
ETHERNET/AES50/Control/StageConnect
Para portów Ethernet umożliwia ustawienie sieci za pośrednictwem routera do przewodowej lub bezprzewodowej kontroli za pomocą jednej z aplikacji sterujących na
komputerze lub urządzeniu mobilnym. 
Konsola może być również podłączona do komputera za pośrednictwem złącza USB typu B do następujących zastosowań: 
• • Interfejs audio 48 wejść/48 wyjść. Odpowiadający mu sterownik ASIO można pobrać z behringer.com.
• • Aktualizacje rmware.
• • Wymiana danych. 
3 porty AES50 każdy dostarcza do 48 kanałów wejściowych i wyjściowych do i z cyfrowych skrzynek scenicznych, zapewniając wysoką liczbę kanałów i umożliwiając
łatanie do i z wielu lokalizacji. WING jest w pełni kompatybilny ze wszystkimi mikserami i skrzynkami scenicznymi serii X32. 
Wszystkie połączenia AES50 między WING a skrzynkami scenicznymi powinny mieć:
• • Ekranowane kable CAT-5e.
• • Końcówki kabli zakończone Ethercon.
• • Maksymalna długość kabla 80 metrów.
StageConnect przesyła do 32 cyfrowych kanałów wejściowych lub wyjściowych audio za pomocą standardowego zbalansowanego kabla XLR (zalecany kabel DMX
o impedancji 110 Ω). Interfejs obsługuje różne konguracje magistrali kanałów wejściowych i wyjściowych i używa cyfrowego, nieskompresowanego audio PCM o
częstotliwości 44,1/48 kHz i rozdzielczości 24-bitowej. StageConnect został opracowany do elastycznych połączeń na scenie lub do bocznego racka, obsługując szeroki
zakres zastosowań przy opóźnieniu poniżej milisekundy. 
Stereo AES3 (AES/EBU) połączenia wejściowe i wyjściowe mogą być wykonane za pomocą kabli XLR. 
