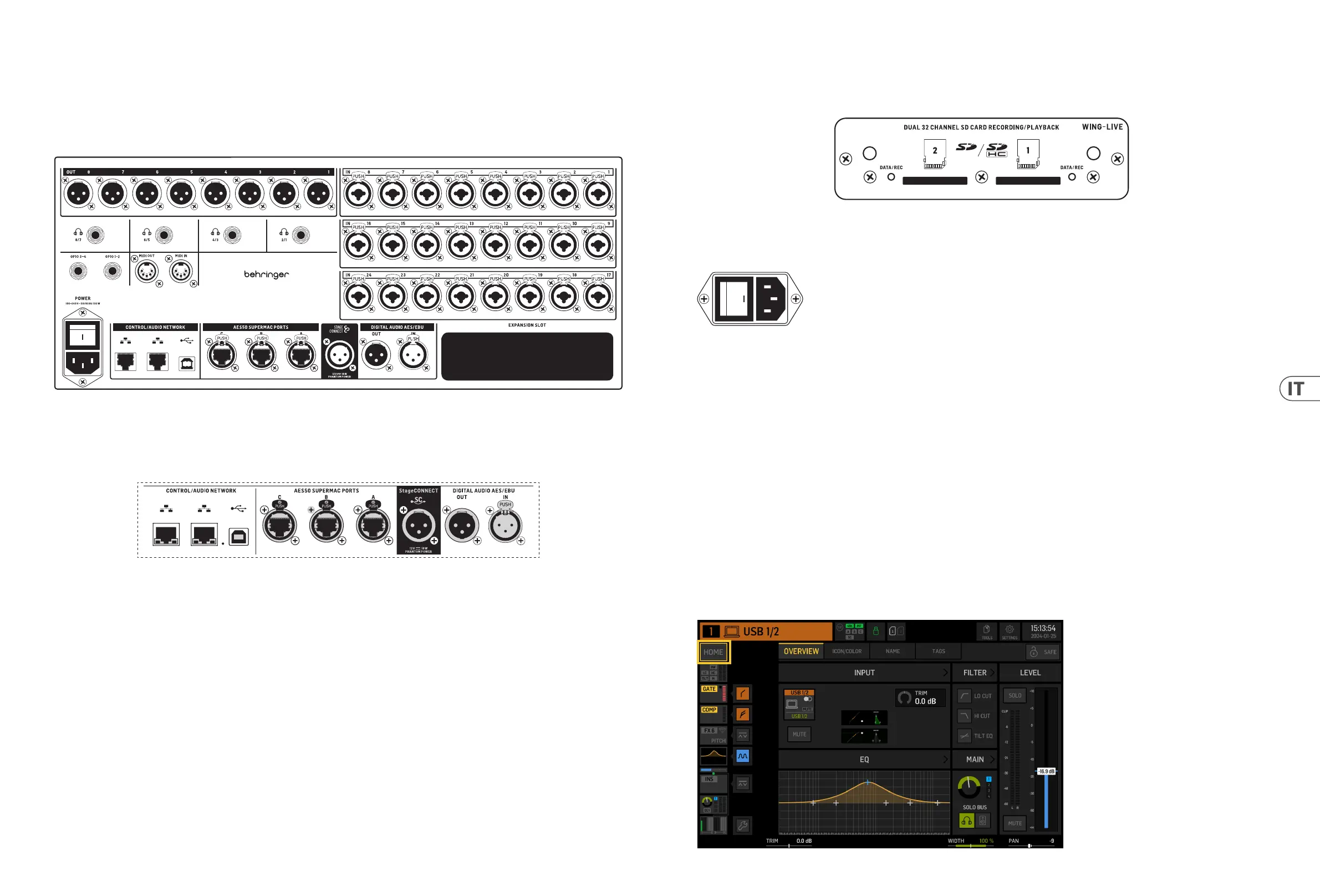

Behringer WING RACK - Pannello Posteriore

104 WING RACK Quick Start Guide
Quick Start Guide 105
Panoramica di WING RACK
Slot di Espansione
La console WING viene fornita con la scheda WING-LIVE installata, che consente di registrare no a 64 canali audio a 48 kHz / 32 bit su una coppia di schede SD o SDHC.
Nello slot possono essere installate schede con altri protocolli come Dante, MADI e SoundGrid.
Alimentazione
Collegare il cavo IEC incluso.
5. Schermate Principali
La maggior parte delle modiche avanzate e del controllo viene eseguita sul Display Principale. Le schermate possono essere navigate tramite i sette pulsanti a sinistra
dello schermo o tramite i pulsanti VIEW in ogni sezione del pannello superiore.
Ci sono sei schermate accessibili tramite i pulsanti accanto al Display Principale:
• • HOME
• • EFFECTS
• • METERS
• • ROUTING
• • SETUP
• • LIBRARY
Si noti che il pulsante UTILITY non ha una schermata specica ad esso correlata.
Una barra di stato viene visualizzata nella parte superiore dello schermo per fornire un riferimento rapido per il nome del canale, l’orologio e gli avvisi. Questoconsente
anche un accesso costante ai controlli della scheda SD, al menu di congurazione, alle funzioni della libreria e ad altri strumenti.
HOME
HOME
4. Pannello Posteriore
I/O Analogico, MIDI e GPIO
Le connessioni analogiche del pannello posteriore includono 24 preamplicatori microfonici della serie Midas PRO con connettori jack combinati e 8 uscite XLR.
Quattro cue stereo possono essere utilizzate per il monitoraggio. Per assegnare i bus a queste uscite, andare su ROUTING>OUTPUTS>LOCAL OUT.
Le prese MIDI IN e OUT a 5 pin consentono il controllo MIDI esterno, e una coppia di jack TRS da ¼" per no a quattro GPIO consentono comandi di input e output dibase.
ETHERNET/AES50/Control/StageConnect
Una coppia di porte Ethernet consente di impostare una rete tramite router per il controllo cablato o wireless utilizzando una delle app di controllo su un computer o
dispositivo mobile.
La console può anche essere collegata a un computer tramite il connettore USB di tipo B per i seguenti usi:
• • Interfaccia audio 48 ingressi/48 uscite. Il corrispondente driver ASIO può essere scaricato da behringer.com.
• • Aggiornamenti del rmware.
• • Scambio di dati.
3 porte AES50 forniscono ciascuna no a 48 canali di ingresso e uscita verso e da digital stage box, garantendo un alto numero di canali e consentendo il patching da e
verso più posizioni. WING è completamente compatibile con tutti i mixer e stage box della serie X32.
Tutte le connessioni AES50 tra WING e stage box dovrebbero avere:
• • Cavi CAT-5e schermati.
• • Estremità del cavo terminate con Ethercon.
• • Lunghezza massima del cavo di 80 metri.
StageConnect trasmette no a 32 canali di ingresso o uscita audio digitale utilizzando un cavo bilanciato XLR standard (si raccomanda un cavo DMX con impedenza
di 110 Ω). L’interfaccia supporta diverse congurazioni di bus di ingresso e uscita e utilizza audio PCM digitale, non compresso a 44.1/48 kHz e risoluzione a 24 bit.
StageConnect è stato sviluppato per connessioni essibili sul palco o su un rack laterale, supportando una vasta gamma di applicazioni con latenza inferiore al
millisecondo.
Le connessioni di ingresso e uscita stereo AES3 (AES/EBU) possono essere eettuate tramite cavi XLR.
