Behringer WING RACK - Painel Traseiro

86 WING RACK Quick Start Guide
Quick Start Guide 87

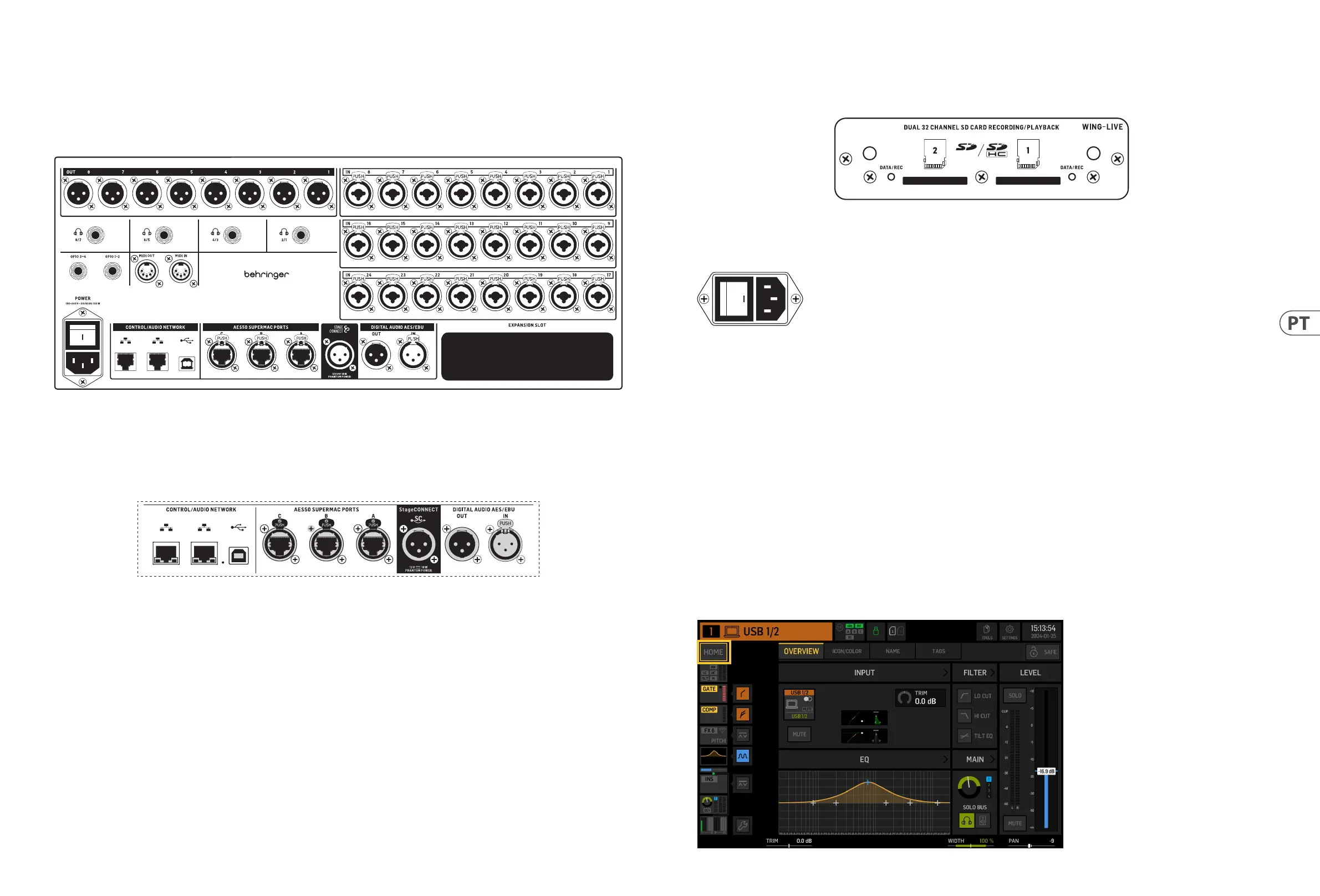

Visão Geral do WING RACK
Slot de Expansão
O console WING é enviado com o cartão WING-LIVE instalado, que permite a gravação de até 64 canais de áudio de 48 kHz / 32 bits em um par de cartões SD ou SDHC.
Cartões com outros protocolos, como Dante, MADI e SoundGrid, podem ser instalados neste slot. 
Energia
Conecte o cabo IEC incluído.
5. Telas Principais
A maior parte da edição e controle avançados é feita no Display Principal. As telas podem ser navegadas pelos sete botões à esquerda da tela, ou pelos botões VIEW em
cada seção do painel superior. 
Existem seis telas acessíveis pelos botões ao lado do Display Principal: 
• • HOME
• • EFFECTS
• • METERS
• • ROUTING
• • SETUP
• • LIBRARY 
Note que o botão UTILITY não tem uma tela especíca relacionada a ele. 
Uma barra de status é exibida na parte superior da tela para fornecer uma referência rápida para o nome do canal, relógio e alertas. Isso também permite acesso
constante aos controles do cartão SD, menu de conguração, funções de biblioteca e outras ferramentas.
HOME
HOME
4. Painel Traseiro
Analog I/O, MIDI e GPIO 
As conexões analógicas do painel traseiro incluem 24 pré-amplicadores de microfone da série Midas PRO com conectores combo jack e 8 saídas XLR. 
Quatro fones de ouvido estéreo podem ser usados para monitoramento. Para atribuir ônibus a essas saídas, vá para ROUTING>OUTPUTS>LOCAL OUT. 
Conectores MIDI IN e OUT de 5 pinos permitem controle MIDI externo, e um par de jacks TRS de ¼" para até quatro GPIOs permitem comandos básicos de entrada e saída. 
ETHERNET/AES50/Control/StageConnect
Um par de portas Ethernet permite que uma rede seja congurada via roteador para controle com o ou sem o usando um dos aplicativos de controle em um
computador ou dispositivo móvel. 
O console também pode ser conectado a um computador via o conector USB tipoB para os seguintes usos: 
• • Interface de áudio de 48 entradas/48 saídas. O driver ASIO correspondente pode ser baixado de behringer.com.
• • Atualizações de rmware.
• • Troca de dados. 
3 portas AES50 fornecem até 48 canais de entrada e saída para e de caixas de palco digitais, garantindo uma alta contagem de canais e permitindo patching para e de
vários locais. O WING é totalmente compatível com todos os mixers e caixas de palco da série X32. 
Todas as conexões AES50 entre WING e caixas de palco devem ter: 
• • Cabos CAT-5e blindados.
• • Terminações de cabo Ethercon.
• • Comprimento máximo do cabo de 80 metros.
StageConnect transmite até 32 canais de entrada ou saída de áudio digital usando um cabo XLR balanceado padrão (cabo DMX de impedância 110 Ω recomendado).
A interface suporta diferentes congurações de ônibus de canais de entrada e saída e usa áudio PCM digital, não comprimido, a 44,1/48 kHz e resolução de 24 bits.
StageConnect foi desenvolvido para conexões exíveis no palco ou para um rack lateral, suportando uma ampla gama de aplicações com latência sub-milissegundo. 
Conexões de entrada e saída AES3 (AES/EBU) estéreo podem ser feitas via cabos XLR. 
