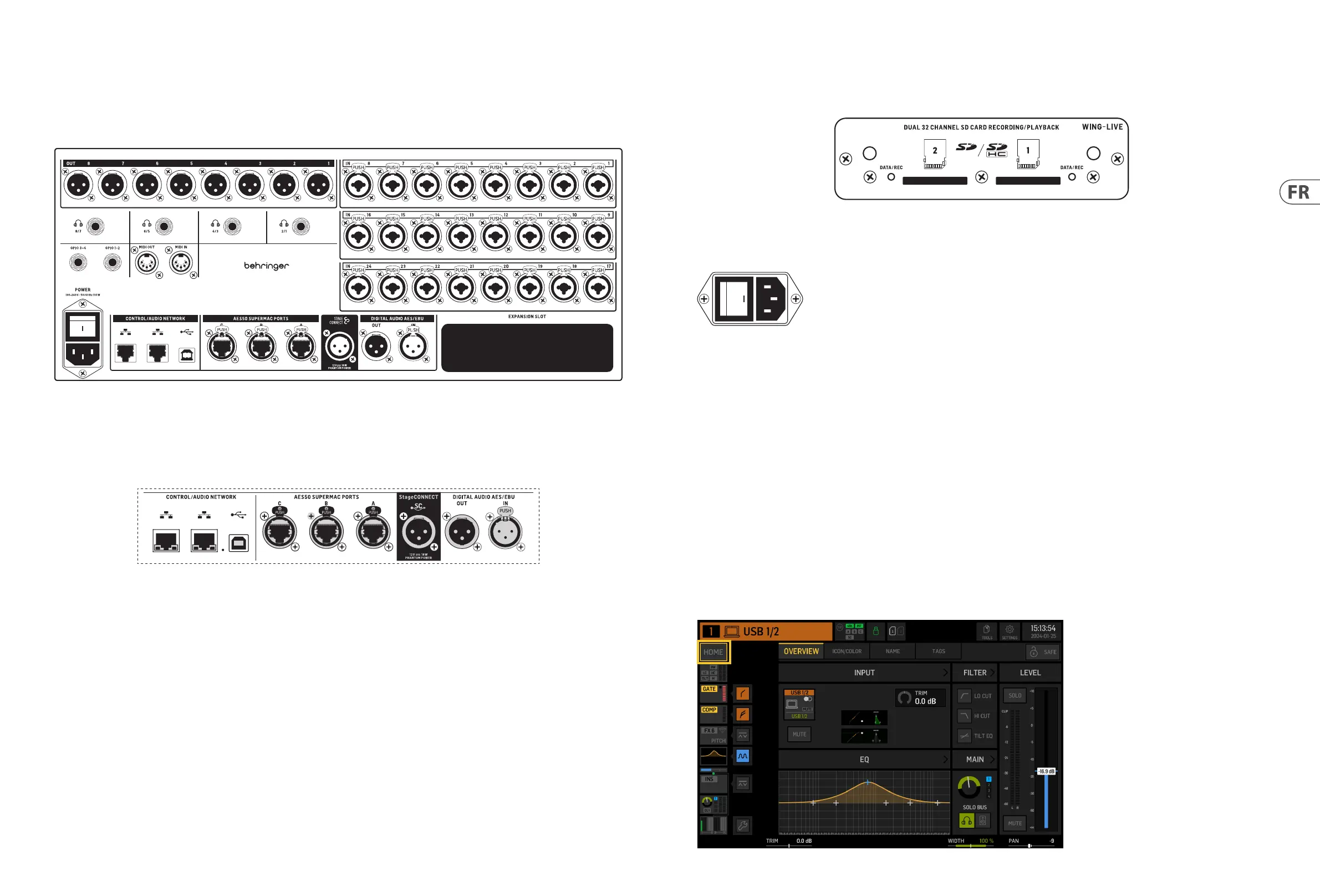

Behringer WING RACK - Panneau Arrière

50 WING RACK Quick Start Guide
Quick Start Guide 51
WING RACK Aperçu
Emplacement d’expansion
La console WING est livrée avec la carte WING-LIVE installée, qui permet d’enregistrer jusqu’à 64 canaux d’audio de 48 kHz / 32 bits sur une paire de cartes SD ou SDHC.
Des cartes avec d’autres protocoles tels que Dante, MADI et SoundGrid peuvent être installées dans ce slot. 
Alimentation
Branchez le câble IEC inclus.
5. Écrans principaux
La plupart des éditions et contrôles avancés se font sur l’écran principal. Lesécrans peuvent être navigués via les sept boutons à gauche de l’écran, ou via les boutons
VIEW dans chaque section du panneau supérieur. 
Il y a six écrans accessibles via les boutons à côté de l’écran principal: 
• • HOME
• • EFFECTS
• • METERS
• • ROUTING
• • SETUP
• • LIBRARY 
Notez que le bouton UTILITY n’a pas d’écran spécique lié à lui. 
Une barre d’état est achée en haut de l’écran pour fournir une référence rapide pour le nom du canal, l’horloge, et les alertes. Cela permet également un accès
constant aux contrôles de la carte SD, au menu de conguration, aux fonctions de bibliothèque et à d’autres outils.
HOME
HOME
4. Panneau Arrière
Entrées/Sorties analogiques, MIDI et GPIO 
Les connexions analogiques du panneau arrière comprennent 24 préamplis micro de la série Midas PRO avec des connecteurs combo jack et 8 sorties XLR. 
Quatre casques stéréo peuvent être utilisés pour la moniteur. Pour assigner des bus à ces sorties, allez à ROUTING>OUTPUTS>LOCAL OUT. 
Des prises MIDI IN et OUT à 5 broches permettent un contrôle MIDI externe, et une paire de prises TRS de ¼" pour jusqu’à quatre GPIOs permettent des commandes
d’entrée et de sortie de base. 
ETHERNET/AES50/Control/StageConnect
Une paire de ports Ethernet permet de congurer un réseau via un routeur pour un contrôle laire ou sans l à l’aide de l’une des applications de contrôle sur un
ordinateur ou un appareil mobile. 
La console peut également être connectée à un ordinateur via le connecteur USB de type B pour les utilisations suivantes: 
• • Interface audio 48 entrées/48 sorties. Le pilote ASIO correspondant peut être téléchargé sur behringer.com.
• • Mises à jour du rmware.
• • Échange de données. 
3 ports AES50 fournissent chacun jusqu’à 48 canaux d’entrée et de sortie vers et depuis des boîtes de scène numériques, assurant un nombre élevé de canaux et
permettant le patching vers et depuis plusieurs emplacements. Le WING est entièrement compatible avec toutes les consoles et boîtes de scène de la sérieX32. 
Toutes les connexions AES50 entre WING et les boîtes de scène doivent avoir: 
• • Câbles CAT-5e blindés.
• • Extrémités de câble terminées par Ethercon.
• • Longueur maximale de câble de 80 mètres.
StageConnect transmet jusqu’à 32 canaux d’entrée ou de sortie audio numérique à l’aide d’un câble XLR équilibré standard (câble DMX d’impédance 110 Ω
recommandé). L’interface prend en charge diérentes congurations de bus d’entrée et de sortie et utilise de l’audio PCM numérique non compressé à 44,1/48 kHz
et une résolution de 24 bits. StageConnect a été développé pour des connexions exibles sur scène ou vers un rack latéral, prenant en charge une large gamme
d’applications à une latence inférieure à la milliseconde. 
Des connexions d’entrée et de sortie AES3 (AES/EBU) stéréo peuvent être réalisées via des câbles XLR. 
