64 WING RACK Quick Start Guide
Quick Start Guide 65
WING RACK Übersicht
1. Einführung
Herzlichen Glückwunsch zum Kauf der bahnbrechenden WING RACK Konsole. Lesen Sie diese Schnellstartanleitung (QSG), um einen Überblick über die Funktionalität
von WING zu erhalten und besuchen Sie behringer.com für Tutorial-Videos und Anleitungen.
Bevor Sie beginnen
Es wird empfohlen, auf behringer.com nach Firmware-Updates zu suchen, daregelmäßig neue Funktionen und Fehlerbehebungen veröentlicht werden.
Bittebeziehen Sie sich auf Kapitel 7 in dieser QSG für Details zum Update-Prozess.
Unser Entwicklungsteam freut sich, Ihr Feedback auf ideas.behringer.com zu lesen und Sie mit neuen Verbesserungen und Funktionen zu überraschen.
Source und Kanal - ein neuer Routing-Ansatz
WING hat eine neue Art der Beschriftung von Sources mit Namen, Symbolen und Farben zusammen mit ihren physischen Parametern eingeführt. WING Sources
können in einen oder mehrere Kanäle für die Signalverarbeitung oder das Routing zu Bussen oder Hauptbussen eingespeist werden. Sie können auch direkt auf
einen physischen Ausgang gepatcht werden, wenn keine Verarbeitung gewünscht ist, wie z.B. in Aufnahmesetups, oder wenn Audio mit einer anderen Konsole für
unabhängige Mixe geteilt wird.
2. Sources, Kanäle, Busse und Ausgänge
Externe Sources
Jeder Audioeingang in die Konsole wird als Source bezeichnet. Ein Eingang kann ein analoges Signal über die XLR- oder 6,35 mm (¼”) TRS-Anschlüsse auf der
Rückseite oder digitale Signale über StageConnect, USB, AES50, installierte Erweiterungskarten usw. sein.
WING Sources enthalten die folgenden Informationen:
• • Identizierende Merkmale wie Name, Farbe, Symbol und Tags.
• • Physische Merkmale wie Verstärkung, Stummschaltung, PhasenumkehrundPhantomspeisung.
• • Mono/Stereo/Mid-Side-Konguration. Alle 40 Kanäle auf der Konsole können entweder Mono- oder Stereosignale verarbeiten. Analoge und digitale Stereosignale
können in einen einzigen Kanal in der Konsole eingespeist werden. Siehe Kapitel 5 – ROUTING für weitere Informationen.
Interne Sources
WING verfügt auch über User Signals, User Patches und den Oscillator, diegenau wie jede externe Source verwendet werden können, aber tatsächlich sind es Signale,
die von anderen Stellen in der Audiomaschine der Konsole genommenwerden.
2 Oszillatoren
Es gibt zwei unabhängige Mono-Testton-Generatoren, die für Sinus-, Rosa-Rauschen- oder Weißes-Rauschen-Ausgabe konguriert werden können. Siekönnen auf
jeden Kanal oder Ausgang geroutet werden. 24 User Signals Diese sind Signale, die von einem der 40 Eingangskanäle, 8 Aux-Eingangskanäle, 16 Busse, 8 Matrizen oder
4 Hauptbusse abgeleitet sind. Sie können von den jeweiligen Pre- oder Post-Fader-Tap-Punkten des Kanals abgegrien werden und tragen entweder den linken oder
rechten Kanal oder eine Summe von beiden.
24 User Patches
Diese sind auch Signale, die direkt von einem der externen Sources genommen werden. User Patches ermöglichen es Ihnen, Stereo-Kombinationen von rohen
Eingangssignalen zu erstellen, die nicht zur gleichen Source Group gehören. Mögliche Anwendungen sind:
• • Kombinieren von zwei Signalen von verschiedenen Source Group-Schnittstellen in eine Stereo- oder Mid-Side-Konguration.
• • Kombinieren von nicht benachbarten Signalen in eine Stereo- oder Mid-Side-Konguration.
• • Anwenden unterschiedlicher Verstärkung auf jeden Kanal einer Stereo- oder Mid-Side-Konguration.
• • Anwenden von Phantomspeisung nur auf einen Kanal einer Stereo- oder Mid-Side-Konguration.
48 Mono/Stereo Eingangskanäle
Die Kanäle auf WING RACK ermöglichen eine extrem leistungsstarke und exible Verarbeitung des Source-Audios, bevor sie in Busse oder Hauptbusse gemischt
werden. Jeder Eingangskanal kann eine Haupt- oder eine Alternative Source aufnehmen. Sie können die Anpassungseigenschaften der Source übernehmen und
automatisch die Mono- oder Stereo-Konguration der Source verwenden.
Im Gegensatz zu anderen Konsolen besteht keine Notwendigkeit, zwei Mono-Kanäle in ein Stereo-Paar zu verlinken - alle Kanäle können Mono- oder
Stereosignaleverarbeiten.
Das Kanalaudio kann dann zu Bussen oder Hauptbussen zum Mischen gesendet werden, oder es kann individuell abgegrien und direkt zu den Ausgängen
geroutetwerden.
16 Stereo-Busse und 4 Stereo-Hauptbusse
Die 16 Busse werden typischerweise für Eektverarbeitung durch Sends, Monitor-Mixe und Gruppenverarbeitung auf Sub-Mixe verwendet. Busse können in die 4
Hauptbusse, zu den ersten 8 Bussen oder zu den 8 Matrizen gespeist werden. Die 4 Hauptbusse können nur zu Matrizen oder Ausgangszielen gesendet werden.
8 Matrix-Busse
Matrix-Busse haben eine vollständige Verarbeitung und können an jedes Ausgangsziel gesendet werden. Sie werden oft für Sub- oder Zonen-Mixe verwendet, die eine
Verarbeitung oder Zeitabstimmung benötigen. Matrix-Busse können von Aux- oder Hauptbussen angetrieben werden. Sie verfügen auch über zwei zusätzliche Direct
Inputs, die von einem der Eingangskanäle abgegrien werden können, vor oder nach dem Fader.
Matrix-Busse können verwendet werden, um sogenannte Mix-Minus-Busse zu erstellen, indem die Direct Inputs phaseninvertiert, d.h. von dem Mix subtrahiert
werden. Dies wird oft in Broadcast-Situationen angewendet, wenn ein Moderator alles außer seiner eigenen Stimme in dem Mix hören sollte. Sie können auch zurück
in Eingangskanäle eingespeist werden.
3. Hardware-Beschreibungen

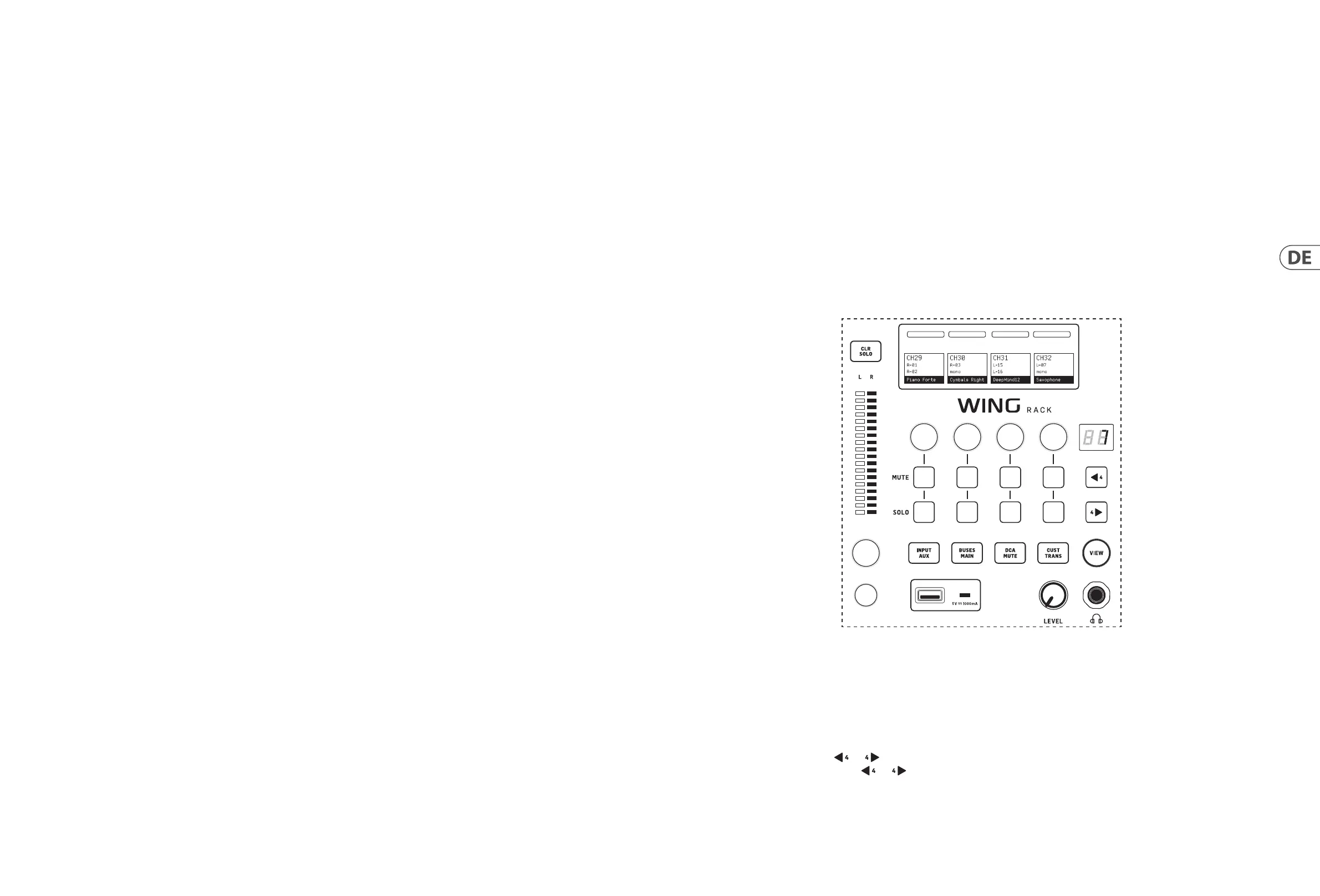

Steuerungsabschnitt
WING RACK verfügt über eine speziell optimierte Sektion für den schnellen Zugri auf die Stummschaltung, Solo- und Faderpegelsteuerungen aller Kanäle. Mute-
Gruppen, benutzerdenierte Steuerungen und Transportsteuerungen des USB- und WING-LIVE-Players sind ebenfalls hier zugänglich.
INPUT/AUX
Drücken Sie die Taste, um zwischen den folgenden Ebenen umzuschalten:
• • Eingangskanäle 1-40.
• • Aux-Kanäle 1-8.
Die Kanäle sind in Gruppen von vier mit ihren jeweiligen Pegel, Stummschaltung und Solo Steuerungen organisiert.
Navigieren Sie durch die Kanäle mit den und Tasten. Wenn Sie diese Tasten gedrückt halten, gelangen Sie sofort zur ersten bzw. letzten Seite. Dieaktuelle
Seitenzahl wird durch das LED-Display über den und Tastenangezeigt.
Wenn Sie die VIEW-Taste drücken, wechseln Sie zwischen der OVERVIEW- und FADERS-Ansicht für die aktive Ebene. Wenn Sie sie gedrückt halten, önet sich ihr
CONFIG-Bildschirm.
