136 WING RACK Quick Start Guide

Quick Start Guide 137

WING RACK Översikt

1. Introduktion

Grattis till köpet av den banbrytande WING RACK-konsolen. Läs igenom denna Snabbstartsguide (QSG) för att få en översikt av WINGs funktionalitet och besök

behringer.com för instruktionsvideor och guider.

Innan du börjar

Det rekommenderas att kontrollera behringer.com för rmware-uppdateringar, eftersom nya funktioner och buggxar kommer att släppas regelbundet. Vänligen se

Kapitel 7 i denna QSG för detaljer om uppdateringsprocessen.

Vårt utvecklingsteam ser fram emot att läsa din feedback på ideas.behringer.com och överraska dig med nya förbättringar och funktioner.

SOURCE och Kanal – ett nytt sätt att dirigera

WING har introducerat ett nytt sätt att märka signal SOURCES med namn, ikoner och färg tillsammans med deras fysiska parametrar. WING SOURCES kan matas in i en

eller era kanaler för signalbehandling eller dirigering till bussar eller huvudbussar. De kan också kopplas direkt till någon fysisk utgång när ingen bearbetning önskas,

såsom i inspelningsuppställningar, eller när ljud delas med en annan konsol för oberoende mixar.

2. SOURCES, kanaler, bussar ochutgångar

Externa SOURCES

Allt ljud som matas in i konsolen kallas en SOURCE. En ingång kan vara en analog signal via XLR eller 6,35 mm (¼”) TRS-kontakter på bakpanelen, eller digitala signaler

via StageConnect, USB, AES50, installerade expansionskort, etc.

WING SOURCES inkluderar följande information:

• • Identierande egenskaper som namn, färg, ikon och taggar.

• • Fysiska egenskaper såsom gain, mute, fasomvändning och fantommatning.

• • Mono/stereo/mid-side konguration. Alla 40 kanaler på konsolen kan bearbeta antingen mono- eller stereosignaler. Analoga och digitala stereosignaler kan

matas in i en enda kanal i konsolen. Se Kapitel 5 – ROUTING för mer information.

Interna SOURCES

WING har också Användarsignaler, Användarpatchar och Oscillatorn som kan användas precis som vilken extern SOURCE som helst, men de är faktiskt signaler som tas

från andra ställen i konsolens ljudmotor.

2 Oscillatorer

Det nns två oberoende mono testtongeneratorer som kan kongureras för sinuston, rosa brus eller vitt brus. De kan dirigeras till vilken kanal eller utgång som helst.

24 Användarsignaler

Dessa är signaler som härstammar från någon av de 40 ingångskanalerna, 8aux-ingångskanalerna, 16 bussarna, 8 matriserna eller 4 huvudbussarna. De kan tappas

från respektive kanals pre- eller post-fader tappunkter och bära antingen vänster eller höger kanal, eller en summa av båda.

24 Användarpatchar

Dessa är också signaler som tas direkt från någon av de externa källsignalerna. Användarpatchar låter dig skapa stereokombinationer av råa ingångssignaler som inte

tillhör samma Källgrupp. Möjliga tillämpningar är:

• • Kombinera två signaler från olika Källgruppsgränssnitt till en stereo- eller mid-side konguration.

• • Kombinera icke-angränsande signaler till en stereo- eller mid-sidekonguration.

• • Tillämpa olika gain på varje kanal i en stereo- eller mid-side konguration.

• • Tillämpa fantommatning på endast en kanal i en stereo- eller mid-sidekonguration.

48 Mono/Stereo Ingångskanaler

Kanalerna på WING RACK tillåter extremt kraftfull och exibel bearbetning av SOURCEudion, innan de mixas in i bussar eller huvuden. Varje Ingångskanal kan rymma

en Huvud- eller Alternativ SOURCE. De kan anta SOURCESs anpassningsegenskaper och automatiskt använda SOURCESs mono- ellerstereokonguration.

Till skillnad från andra konsoler behöver du inte länka ihop två mono kanaler till ett stereopar — alla kanaler kan bearbeta mono- eller stereosignaler.

Kanalljudet kan sedan skickas till bussar eller huvuden för mixning, eller det kan tappas individuellt och dirigeras direkt till utgångarna.

16 Stereo Buses och 4 Stereo Main Buses

De 16 bussarna används vanligtvis för eektbearbetning genom sändningar, monitorblandningar och tillämpning av gruppbearbetning på submixar. Bussarna kan

matas in i de 4 huvudbussarna, till de första 8 bussarna eller till de 8 matriserna. De 4 huvudbussarna kan endast skickas till Matriser eller Utgångsdestinationer.

8 Matrisbussar

Matrisbussarna har full bearbetning och kan skickas till vilken Utgångsdestination som helst. De används ofta för sub- eller zonblandningar som behöver bearbetning

eller tidsjustering. Matrisbussarna kan drivas av aux- eller huvudbussar. De har också två ytterligare Direkt Ingångar som kan tas från någon av Ingångskanalerna,

tappade pre- eller post-fader.

Matrisbussarna kan användas för att skapa så kallade Mix-Minus-bussar, genom att fasvända, dvs. subtrahera de Direkta Ingångarna från mixen. Detta tillämpas ofta i

sändningssituationer när en moderator ska höra allt utom sin egen röst i mixen. De kan också matas tillbaka till ingångskanalerna.

3. Hårdvarubeskrivningar

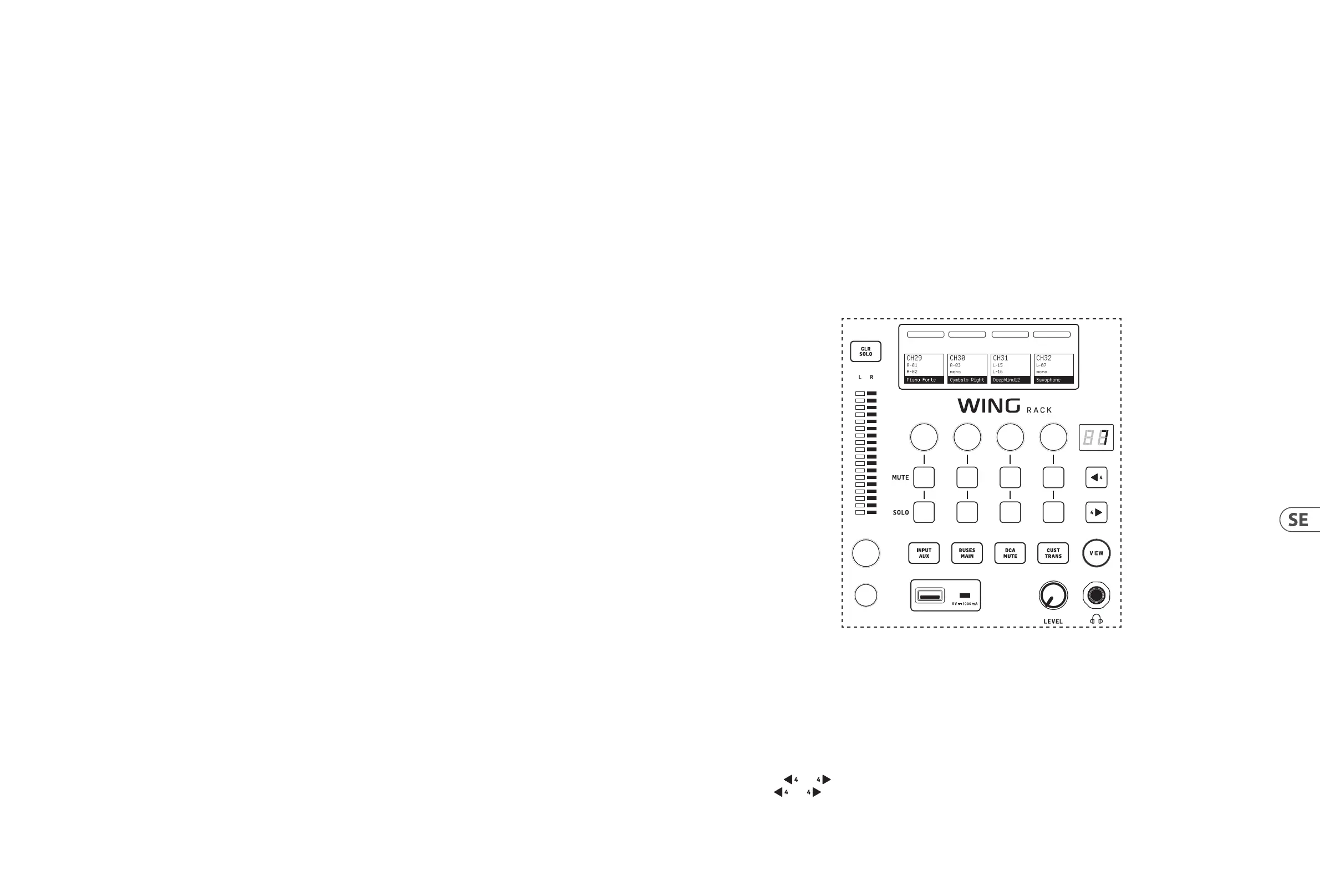

Kontrollsektion

WING RACK har en särskilt optimerad sektion för snabb åtkomst till mute-, solo- och fadernivåkontrollerna för alla kanaler. Mute-grupper, anpassade kontroller och

transportkontroller för USB- och WING-LIVE-spelaren är också tillgängliga här.

INPUT/AUX

Tryck på knappen för att växla mellan följande lager:

• • Ingångskanaler 1-40.

• • Aux-kanaler 1-8.

Kanalerna är organiserade i grupper om fyra med respektive nivå-, mute- och solo-kontroller.

Navigera kanalerna med och knapparna. Att hålla ned dessa knappar går omedelbart till första och sista sidan respektive. Det aktuella sidnumret visas av
