176 WING RACK Quick Start Guide
Quick Start Guide 177
WING RACK 概要
Expansion Slot
WING コンソールは、WING-LIVE カードがインストールされて出荷され 、最 大 64 チャンネル の 48 kHz / 32 ビットオー ディオ を 一 組 の SD または
SDHC カードに 録 音できます。Dante、MADI、SoundGrid などの 他のプロトコル のカードは、このスロットにインストールできます。
Power
付属の IEC ケーブル を接 続します。
5. Main Screens
ほとんどの高度な編集と制御は Main Display で行われます。画面は、画面の左側の7つのボタン、またはトップパネルの各セクションの
VIEW ボタンを使用してナビゲートできます。
Main Display の隣のボタンを使用してアクセスできる画面は 6 つあります：
• • HOME
• • EFFECTS
• • METERS
• • ROUTING
• • SETUP
• • LIBRARY
UTILITY ボタンには、それに関連する特定の画面はありません。
画面の上部にはステータス バーが 表示され 、チャンネル名、時計、アラートのクイックリファレンスを提 供します。これにより、SD カード
のコントロ ール 、セットアップメニュー 、ライブ ラリ機 能 、そ の 他 のツール へ の 常 時 アクセス が 可 能 に なります。
HOME
HOME

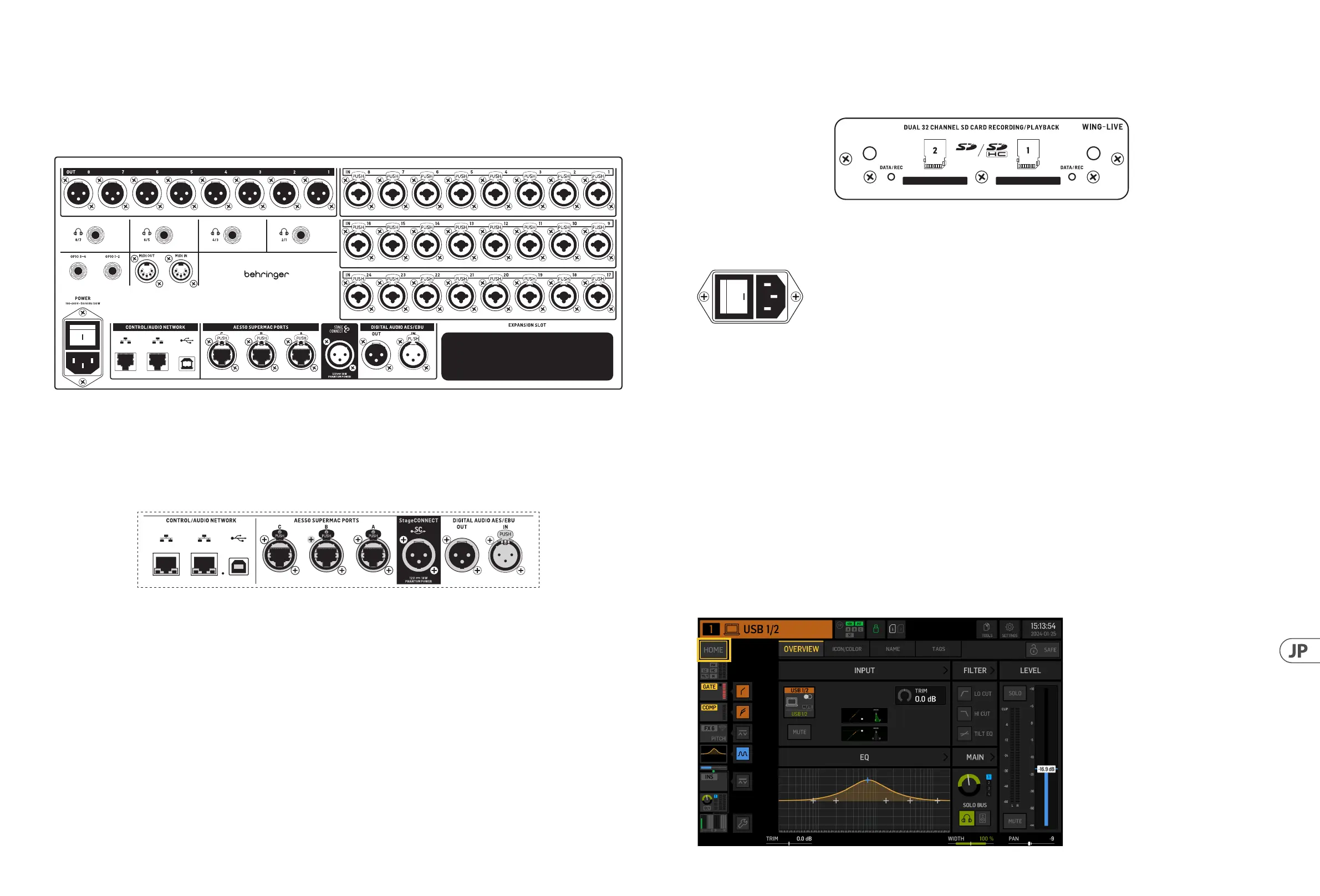

4. Rear Panel
Analog I/O, MIDI and GPIO
リアパネルのアナログ接続には、コンボジャックコネクタと 8 つの XLR 出力を備えた 24 の Midas PRO シリーズ マイクプ リア ンプ が 含 ま れて
いま す。
4 つのステレオヘッドフォンをモニタリングに使用できます。これらの出力にバスを割り当てるには、ROUTING>OUTPUTS>LOCAL OUT に移動し
ます。
5 ピンの MIDI IN と OUT ジ ャ ッ ク に よ り 、外 部 MIDI コ ン ト ロ ー ル が 可 能 に な り 、最 大 4 つの GPIO を許可する ¼" TRS ジャックのペアにより、
基本的な入力と出力コマンドが可能になります。
ETHERNET/AES50/Control/StageConnect
Ethernet ポートのペアにより、ルーターを介してネットワークを設定し、コンピューターやモバイルデバイスのコントロールアプリを使 用
して有線または無線でコントロールできます。また、USB タイプ B コネクタを介してコンソールをコンピューターに接続することもできま
す。以下の用途で使用できます：
• • 48 入力/48 出力のオーディオインターフェース。対応する ASIO ドライバー は behringer.com からダ ウンロードできます。
• • ファームウェアの更新。
• • データ交換。
3 つの AES50 ポートは、それぞれデジタルステージボックスとの間
で最大 48 の入力と出力チャンネルを提供し、高いチャンネル数を確保し、複数の場所へのパッチングを可能にします。WING は 、す べ て の
X32 シリーズミキサーとステージボックスと完全に互換性があります。WING とステージボックスの間のすべての AES50 接 続 に は 、以 下 が 必
要 で す：
• • シールド付き CAT-5e ケーブル。
• • Ethercon で 終 端され たケーブルエンド。
• • 最 大ケーブル 長 80 メートル。
StageConnect は 、標 準 的 な バ ラ ン ス XLR ケーブル (110 Ω インピー ダンスの DMX ケーブル推奨) を 使 用 し て 、最 大 32 の デジタルオーディ
オ入力または出力チャンネルを伝送します。インターフェースは、入力と出力チャンネルの異なるバス構成をサポートし、44.1/48 kHz
および 24 ビ ッ ト 解 像 度 の デ ジ タ ル 、非 圧 縮 PCM オーディオを 使 用します。StageConnect は、ステージやサイドラックへの柔軟な接続を目
的として開発され、サブミリ秒の遅延で幅広いアプリケーションをサポートします。
ステレオ AES3 (AES/EBU) 入力と出力接 続は、XLR ケーブルを使用して行うことができます。
