2
MK2430_D00129_00_Q_DEEN/12.2014
COMTRAXX® MK2430

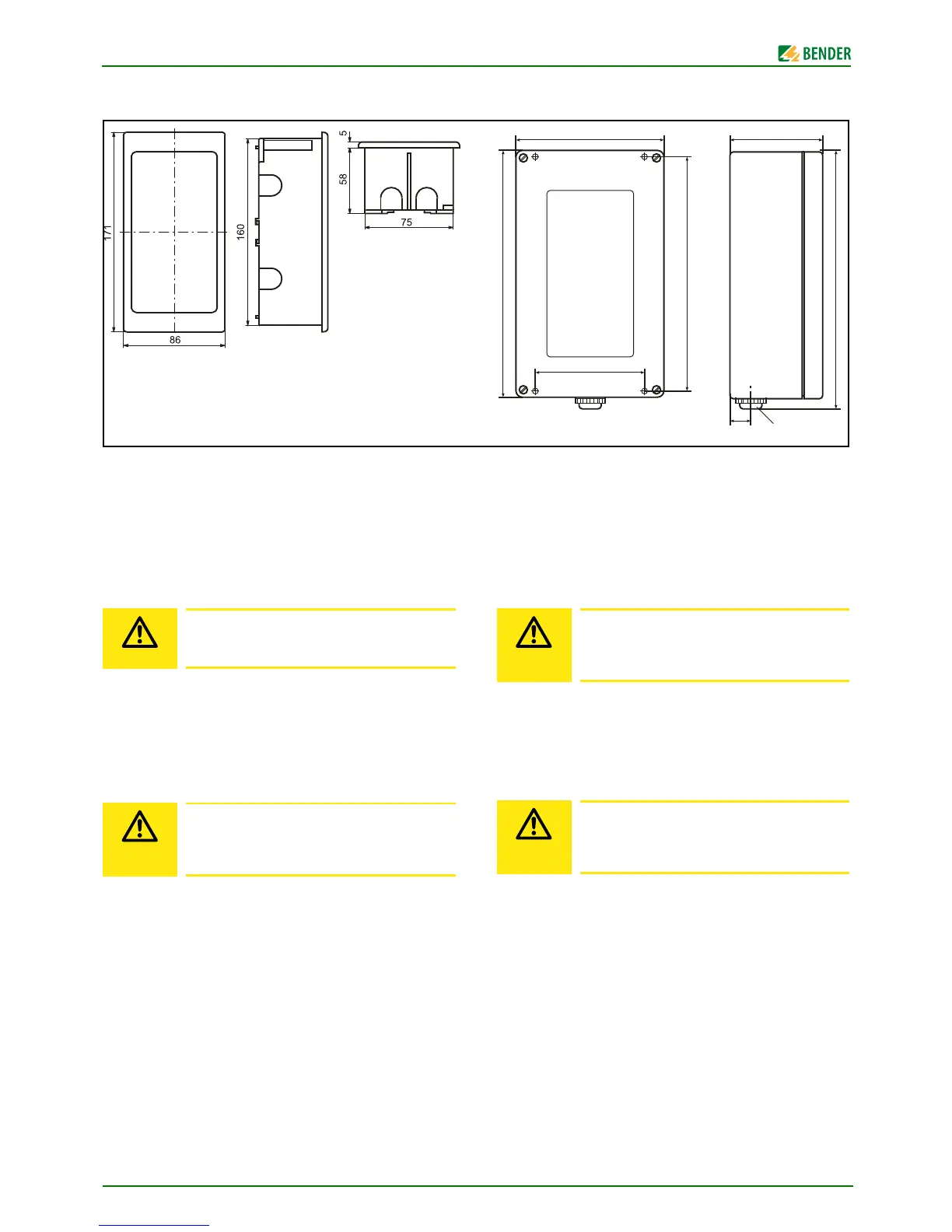

Overview of enclosure variants
All dimensions in mm;
MK2430 in flush-mounting enclosure
Front panel cut-out: 161 x 77 mm
MK2430A Surface mounting enclosure
Installation
Flush-mounting
The flush-mounting enclosure is within the scope of delivery of
the MK2430.
1. Insert the cardboard that has been supplied into the flush-
mounting enclosure to stabilise the enclosure and to pro-
vide protection against pollution.
2. Insert the enclosure so that it is flush with the wall surface.
Surface-mounting
1. Use the empty enclosure as a template for marking the
drilling holes.
2. Install the enclosure. Maximum diameter of the screws:
Thread of screw 3 mm, bolt head 7 mm
Installation variants using the MK2430 mounting kit,
Art. No. B95101000:
● Cavity wall, panel or DIN rail mounting of the flush-mount-
ing enclosure.
● Using the mounting brackets (attached on each side) the
MK2430 snaps into the flush-mounting enclosure. Two
mounting angles (M) provide additional support. They are
needed in particular if the MK2430 is to be fixed into an
existing flush-mounting enclosure (e.g. MK2418) which is
not intended for snap-on mounting (see MK2430 manual).
The MK2430 may be damaged due to incorrect in-
stallation. The flush-mounting enclosure must not
be installed lopsidedly or warped, and must not be
installed too deep below the surface.
The MK2430A may be damaged due to incorrect
installation. A smooth and even surface is a pre-
condition for installation. Only the fastening
screws specified below should be used.
Übersicht Gehäusevarianten
Alle Maße in mm;
MK2430 Unterputzgehäuse,
Frontplattenausschnitt: 161 x 77 mm
MK2430A Aufputzgehäuse,
Montage
Unterputzmontage
Das Unterputzgehäuse ist im Lieferumfang der MK2430 bereits
enthalten.
1. Setzen Sie die mitgelieferte Pappe in das Unterputzge-
häuse. Auf diese Weise werden Formstabilität und Schutz
vor Verschmutzung während des Einputzens sicherge-
stellt.
2. Mit der fertigen Wandfläche bündig einbauen.
Aufputzmontage
1. Nutzen Sie das leere Gehäuse als Schablone zum Anzeich-
nen der Bohrungen.
2. Gehäuse montieren. Maximaler Durchmesser der Befesti-
gungsschrauben: Gewinde: 3 mm, Schraubenkopf: 7 mm
Einbauvarianten mit Hilfe des MK2430-Montage-Sets,
Art.-Nr. B95101000:
● Hohlwand-, Schalttafel- oder Hutschienenmontage des
Unterputzgehäuses.
● MK2430 rastet mit seitlich angebrachten Klammern in das
Unterputzgehäuse ein. Zwei Montagewinkel sorgen für
zusätzlichen Halt. Sie werden insbesondere benötigt,
wenn MK2430 in bestehende Unterputzgehäuse (z. B.
MK2418) eingebaut werden sollen, die nicht für Schnapp-
befestigung vorgesehen sind (siehe Handbuch MK2430).
MK2430 kann durch falschen Einbau beschädigt
werden. Das Unterputzgehäuse darf nicht schief,
nicht verformt und nicht zu tief eingebaut werden.
MK2430A kann durch falschen Einbau beschädigt
werden. Voraussetzung für die Montage ist eine
gerade und ebene Fläche. Verwenden Sie nur Be-
festigungsschrauben der angegebenen Größe.
