ISOMETER® IR420-D4
In case of interruption of a connecting lead, the alarm
relay K2 switch, the LEDs ON, AL1 and AL2 flash and a
message appears on the display:
“E.01” = Fault in the connecting leads to PE
“E.02” = Fault in the connecting leads to the system
“E.03...E.xx” = Internal device error
After eliminating the fault, the alarm relays return to their
initial position either automatically or by pressing the
reset button.
Time delays t and t
on
The times t and t
on
described below delay the indica-
tion of alarms via LEDs and relays.
Starting delay t
After connection to the supply voltage U
s
, the alarm
indication is delayed by the preset time t (0…10 s).
Response delay t
on
When the value falls below the set response value R
an
,
the ISOMETER® delays the alarm indication by the res-
ponse time t
an
corresponding to the IT system being
monitored.
Both the set response delay t
on
(0…99 s) and the sys-
tem-related response time tan delay the alarm indica-
tion (total delay= t
an
+ t
on
).
If the insulation fault does not continue to exist during
the response delay, no alarm will be signalled.

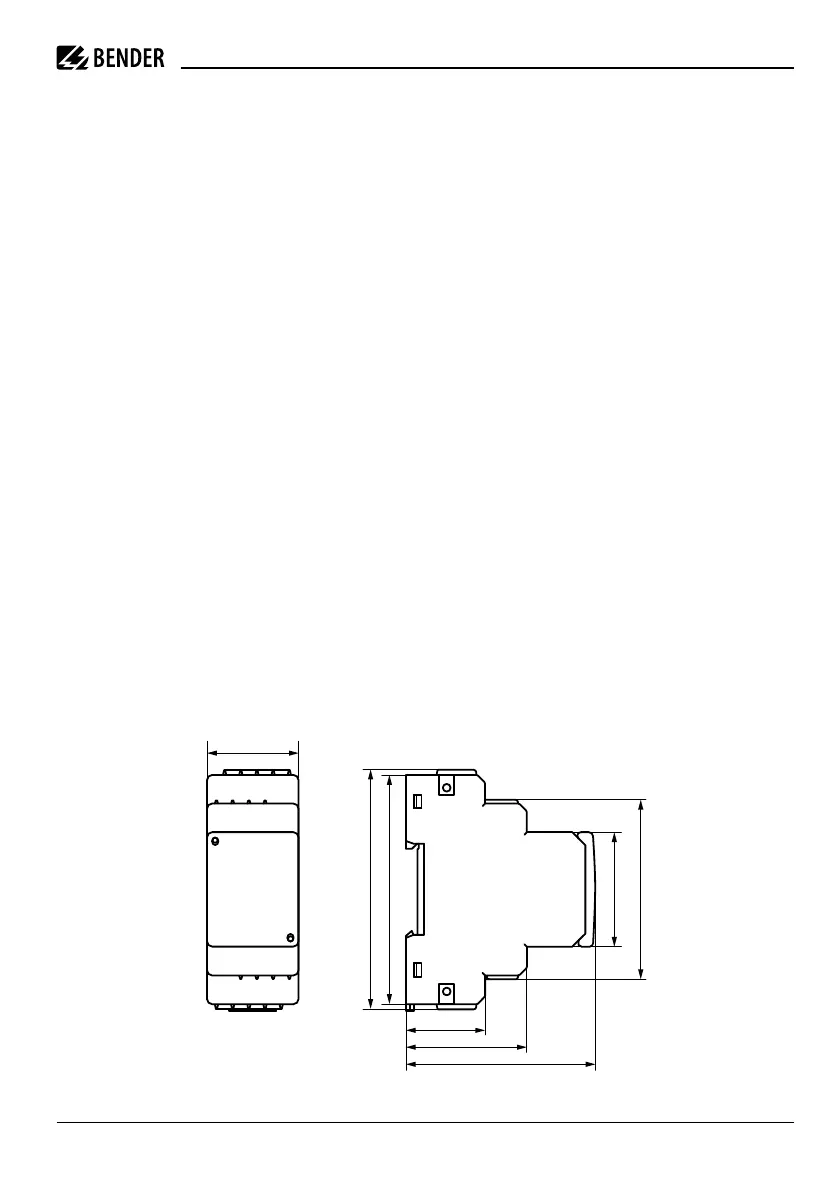

Dimensions
all dimensions in mm
Wird eine Leitung unterbrochen, schaltet das Alarm-
relais K2, die LEDs ON, AL1 und AL2 blinken und auf
dem LC-Display erscheint eine Meldung:
„E.01“ = Anschlussfehler zum PE.
„E.02“ = Anschlussfehler zum System
„E.03...E.xx“ = Interner Gerätefehler
Nach Beseitigung des Fehlers schalten die Alarmrelais
selbstständig bzw. durch Betätigung der Reset- Taste
in die Ausgangslage zurück.
Verzögerungszeiten t und t
on
Die nachfolgend beschriebenen Zeiten t und t
on
ver-
zögern die Ausgabe von Alarmen über LEDs und Re-
lais.
Anlaufverzögerung t
Nach Zuschalten der Versorgungsspannung U
s
wird
die Ausgabe von Alarmen um die eingestellte Zeit
t(0…10 s) verzögert.
Ansprechverzögerung t
on
Bei Unterschreiten eines Ansprechwerts R
an
benötigt
das ISOMETER® in Abhängigkeit vom überwachten
IT-System bis zur Ausgabe eines Alarms die Ansprech-
zeit t
an
.
Eine eingestellte Ansprechverzögerung t
on
(0…99 s)
addiert sich zur systembedingten Ansprechzeit t
an
und
zögert die Signalisierung hinaus (Gesamtverzögerung
= t
an
+ t
on
).
Besteht der Isolationsfehler während der Ansprech-
verzögerung nicht weiter, entfällt die Signalisierung
des Alarms.
Maße
Maßangaben in mm
36
93
74,5
90 45 70,5
47,5
31,1
