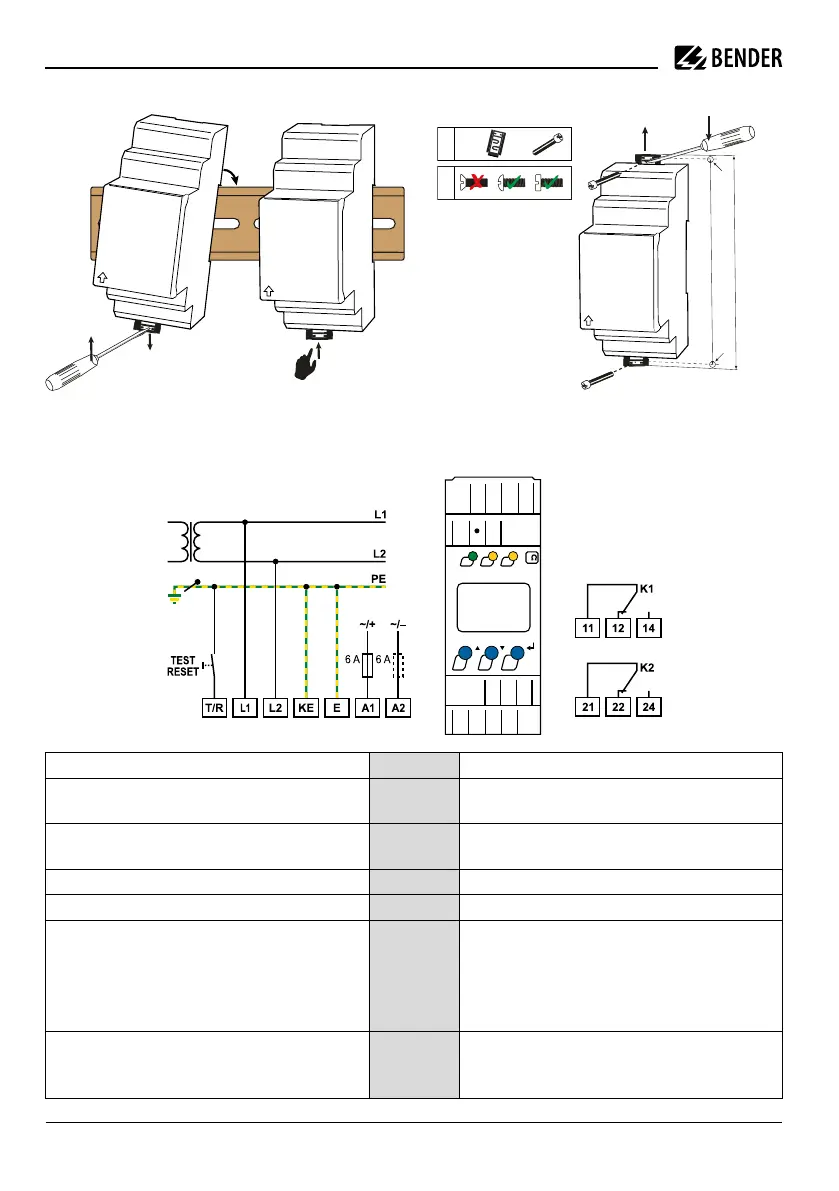

6 D00037_IR420-D4_03_M_DEEN.pdf
Mounting
Schraubbefestigung / Screw mounting
&
2 x
1 x
100
107
Click
M4
M4
!
Wiring diagram
Montage
Befestigung auf Hutschiene / DIN rail mounting
1.
2.
3.
Click!
Anschlussschaltbild
U
S
ON
AL1 AL2
k
T R
MENU
11
12
14
2221 24
L1
L2
E KE A2
A1
T/R
Versorgungsspannung U
s
über Schmelzsicherung A1, A2 Supply voltage U
s
via fuse
Getrennter Anschluss von
E und KE an PE
E, KE Separate connection of E, KE to PE
Anschluss des zu über wachenden AC-Systems:
AC: Klemmen L1, L2 mit Leiter L1, L2 verbinden
L1, L2 Connection of the AC system to be monitored:
AC: connect terminals L1, L2 to conductor L1, L2.
Alarmrelais K1: Alarm 1 11, 12, 14 Alarm relay “K1”: Alarm 1
Alarmrelais K2: Alarm 2 21, 22, 23 Alarm relay “K2”: Alarm 2
Kombinierte Test- und Reset-Taste „T/R“:
kurzzeitiges Drücken
(< 1,5 s) = RESET
langzeitiges Drücken
(> 1,5 s) = TEST
T/R
Combined test and reset button T/R”:
short-time pressing
(< 1.5 s) = RESET,
long-time pressing
(> 1.5 s) = TEST
Eine Sicherung (6 A ink) als Leitungsschutz gemäß
DINVDE0100-430/IEC 60364-4-43 empfohlen. Bei Versorgung
aus einem IT-System müssen beide Leitungen abgesichert sein.
Line protection by a fuse (6 A, quick) in accordance with
IEC60364-4-43 recommended. In case of supply from an IT
system, both lines have to be protected by a fuse.
