Bender MK2418 User Manual

6
TBP202007deen / 10.2012
MK2418

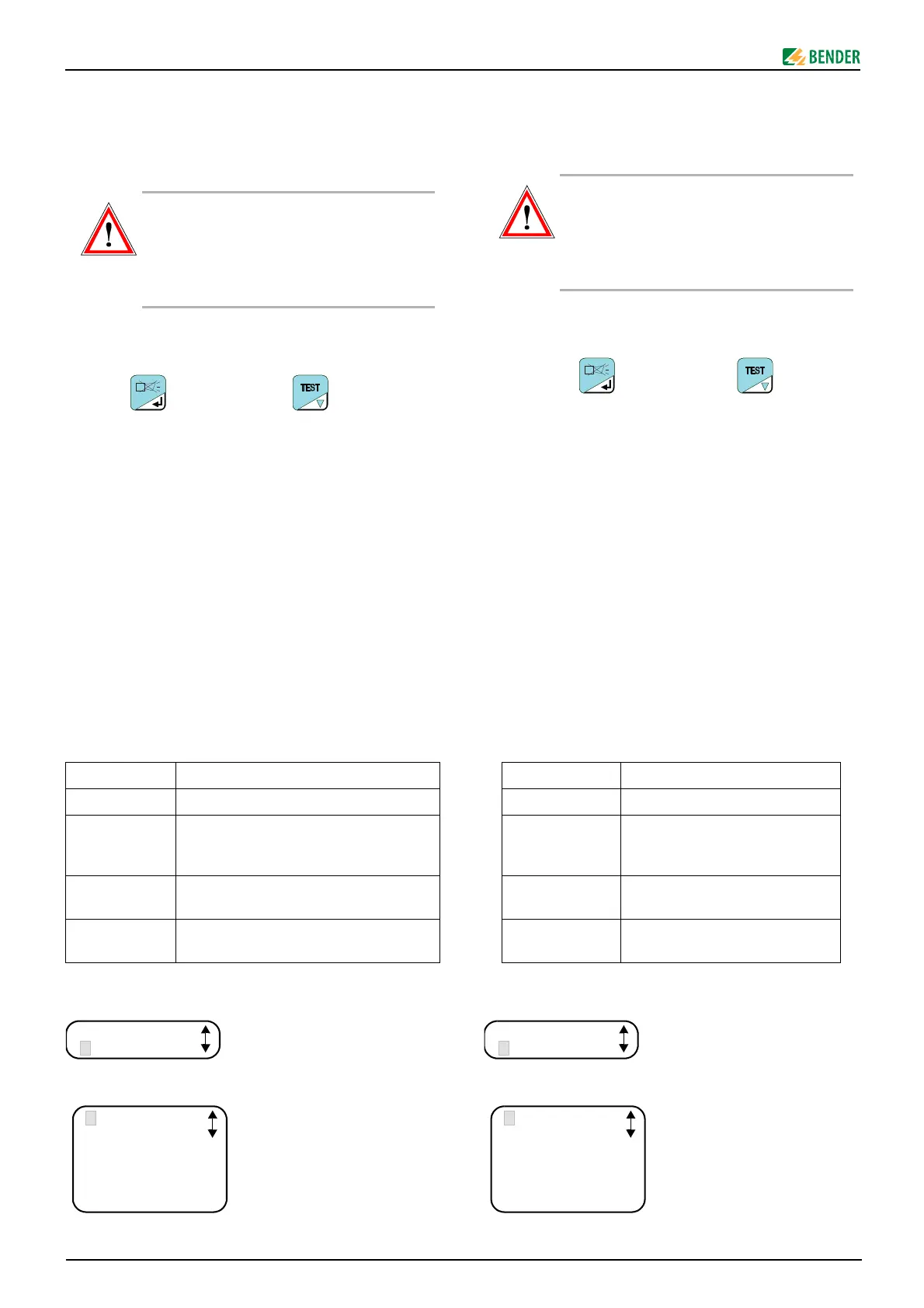

Settings in the Menu mode
During operation, the MK2418 is in the Display mode. In the
Menu mode, all parameters of MK2418 can be set.
Explanation of the operating steps
1. Activating the Menu mode
press and then
simultaneously hold down the buttons for at least 3
seconds until the main menu appears.
Note: If no key is pressed in the Menu mode for 20
seconds, the MK2418 automatically changes to the display
mode.
2. Select the appropriate submenu with the arrow keys and
confirm with "↵". – The selected submenu will be dis-
played.
3. Some menus offer several parameters. In this case, choose
the appropriate parameter with the arrow key and confirm
with "↵".
4. Change the parameters with the arrow keys and confirm
the new setting with "↵". – The new setting will be stored
and the cursor returns to the respective line of the sub-
menu.
5. Leave the submenu and the main menu via the "EXIT"
option.
The main menu
Submenu SETUP
Select the 2.SETUP submenu from the main menu.
In the 2.SETUP menu use the arrow keys to select:
The correct function and indication of this
MK2418 and all indicating devices connected via
the BMS bus only is ensured when all the parame-
ters are correctly set. Do not change factory set-
tings unless you are aware of the effects on the
Bender monitoring system.
1. EXIT Leaving the menu mode
2. SETUP Setting the device parameters
3. ALARM
ADRESS
Setting the bus addresses. Select
the devices the messages of which
are to be indicated on this MK2418.
4. SETUP INPUT
(only MK2418-11)
Setting the digital inputs IN1 … IN8
5. INFO Hard and software information
about MK2418
1. EXIT
2. SETUP
1. EXIT
2. ADDRESS
3. LANGUAGE
4. TEST ADR
5. PERSON
6. S.-QUIT
Einstellen im Menü-Modus
Während des Betriebes befindet sich die MK2418 im Anzeige-Mo-
dus. Im Menü-Modus erfolgt die Einstellung aller Parameter der
MK2418.
Erklärung der Bedienschritte
1. So aktivieren Sie den Menü-Modus:
und dann
drücken und beide Tasten mindestens 3 Sekunden fest-
halten bis das Hauptmenü erscheint.
Hinweis: Erfolgt innerhalb des Menümodus 20 Sekunden
kein Tastendruck, so wird automatisch in den Anzeigemo-
dus gewechselt.
2. Wählen Sie das gewünschte Untermenü mit den Pfeiltas-
ten und bestätigen Sie Ihre Wahl mit der Taste „↵“. - Das
ausgewählte Untermenü wird angezeigt.
3. Einige Menüs enthalten mehrere Parameter. Wählen Sie in
diesem Fall mit den Pfeiltasten den gewünschten Parame-
ter und bestätigen Sie Ihre Wahl mit der Taste „↵“.
4. Ändern Sie Parameter mit den Pfeiltasten. Bestätigen Sie
die neue Einstellung mit der Taste „↵“. - Die Änderung
wird gespeichert und der Cursor springt in zurück in die
entsprechende Zeile des Untermenüs.
5. Verlassen Sie das Untermenü und das Hauptmenü über
den Menüpunkt „EXIT“.
Das Hauptmenü
Untermenü SETUP
Wählen Sie aus dem Hauptmenü das Untermenü 2.SETUP an.
Im Untermenü 2.SETUP wählen Sie mit den Pfeiltasten:
Achtung: Die korrekte Funktion und Anzeige die-
ser MK2418 und aller über den BMS-Bus verbunde-
nen Anzeigegeräte ist nur bei richtiger Einstellung
aller Parameter sichergestellt. Nehmen Sie Ände-
rungen der Werkseinstellungen nur vor, wenn Sie
deren Wirkung auf das System beurteilen können.
1. EXIT Verlassen des Menümodus
2. SETUP Einstellen von Geräteparametern
3. ALARM
ADRESS
Einstellung der Busadressen derjenigen
Geräte, deren Meldungen auf dieser
MK2418 angezeigt werden sollen.
4. SETUP INPUT
(nur MK2418-11)
Einstellung der digitalen Eingänge IN1 …
IN8
5. INFO Information zu Hard- und Software der
MK2418
1. EXIT
2. SETUP
1. EXIT
2. ADDRESS : 01
3. LANGUAGE: D
4. TEST ADR : 00
5. PERSON. : med
6. S.-QUIT : on
