Bender W1-35/8000 - Dimension Diagrams

2
108008 / 08.03
W1-35/8000 ... WS20x30/8000
Dimension diagrams

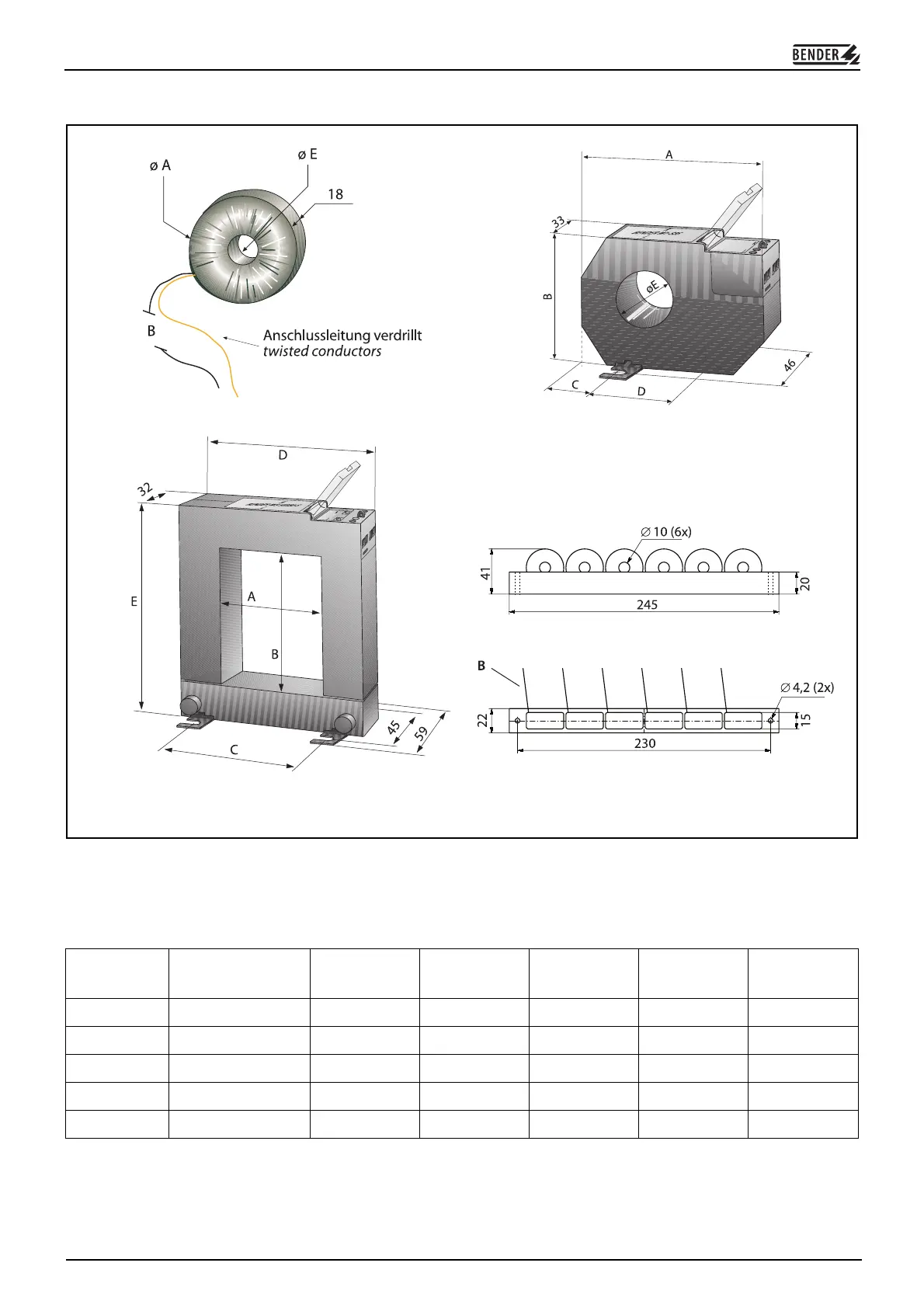

Figure 1: Dimension diagrams, dimensions in mm;
A = 6 x connecting cable, length approx. 2 m
Dimensions (mm), weight (g)
Maßbilder
Abb. 1: Maßbilder, alle Maße in mm;
A = 6 x Anschlusskabel ca 2 m lang
Abmessungen (mm), Gewichte (g)
Typ
Type
ABCD
E
Gewicht
Weight
W10/8000 37 2000 - - 10 80
W10/8000-6 - 2000 - - - 650
W1-35/8000 100 79 26 48,5 35 250
WS20x30/8000 20 30 51 89 111 1000
WS50x80/8000 50 80 78 114 145 1100
W1-35/8000
WS20x30/8000
W10/8000-6
W10/8000
WS50x80/8000
