CONEXIÓN DE VARIAS BARRERAS SINCRONIZADAS
Para sincronizar dos o mas barreras (hasta 7) hay que poner la barrera principal (es aquella donde están conectados
los comandos) como MASTER poniendo el dip-switch S5 en “M” (a la izquierda). Las otras barreras se pondrán como
SLAVE, poniendo S5 en “S” (a la derecha).

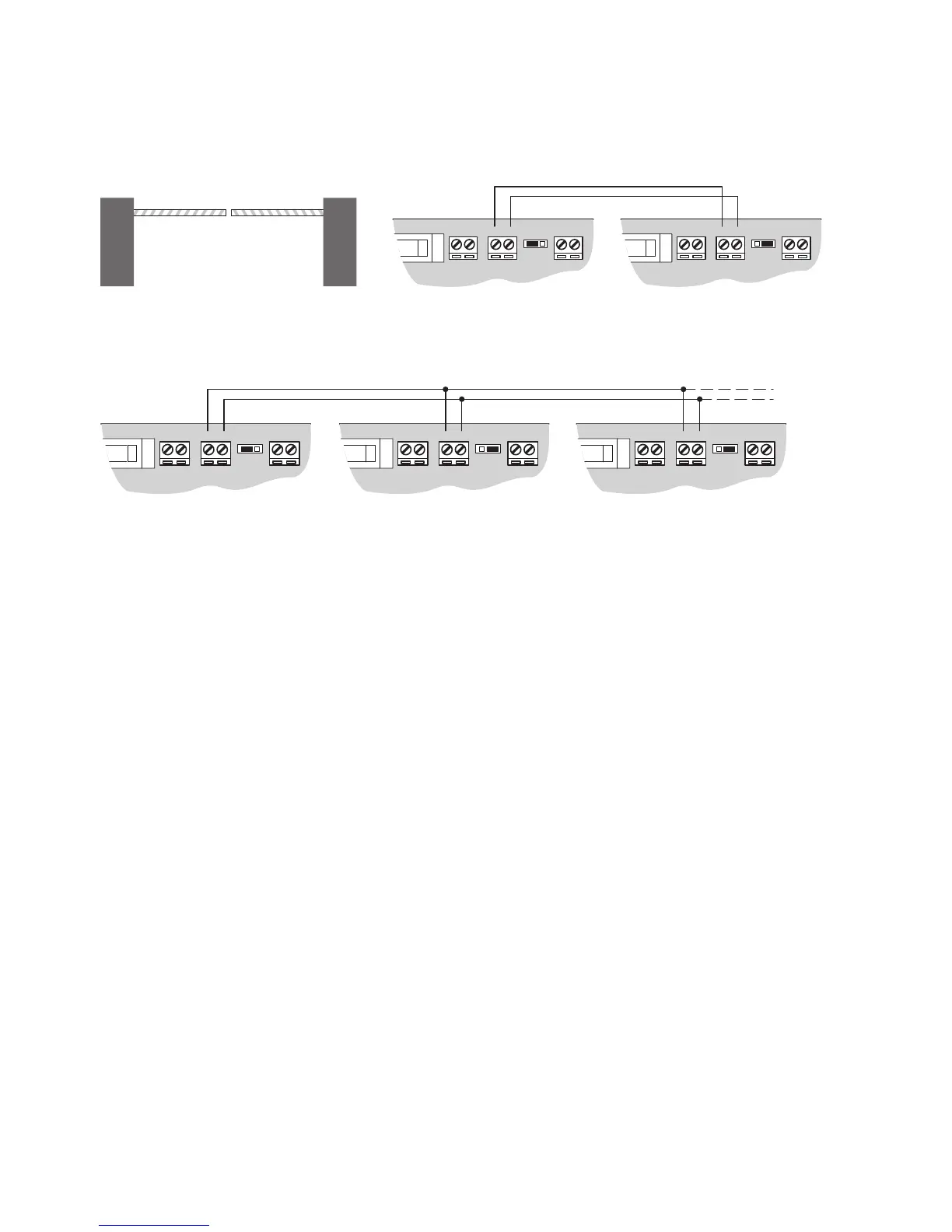

Conexión de dos barreras contrapuestas:
La barrera Master funciona independientemente de los Slave, viceversa las barreras Slave dependen de la Master.
Deberán estar conectados a la barrera Master los comandos de entrada y los accesorios, de haberlos (fotocélulas,
electrocerradura, banda, receptor radio).
Conexión de tres (o mas) barreras:
Hay que montar obligatoriamente en las barreras Slave sólo los nes de carrera y eventualmente si se desea las
entradas PP, ABRE, CIERRA, STOP, FOTOC. y BANDA, el cargabatería, la electrocerradura, la lámpara destellante y
el indicador luminoso de barrera abierta y hay que poner en ON los dip-switches puestos en proximidad de la caja de
bornes para excluir las entradas normalmente cerradas (1 STOP, 4 FOTOCÉLULA, 5 BANDA)
N.B.: Si se utiliza en la MASTER el CIERRE AUTOMÁTICO, en la SLAVE no estará habilitado.
Si se utiliza en la MASTER el predestello, habilitarlo también en la SLAVE.
N.B.: De ser posible utilizar para la conexión un cable blindado 2x1mm y mantener separados los cables de potencia
de los de comando y de la comunicación serial, para evitar interferencias, utilizando 2 vainas separadas.
