© 2020 DELTA T LLC Ι TOUS DROITS RÉSERVÉS. 3

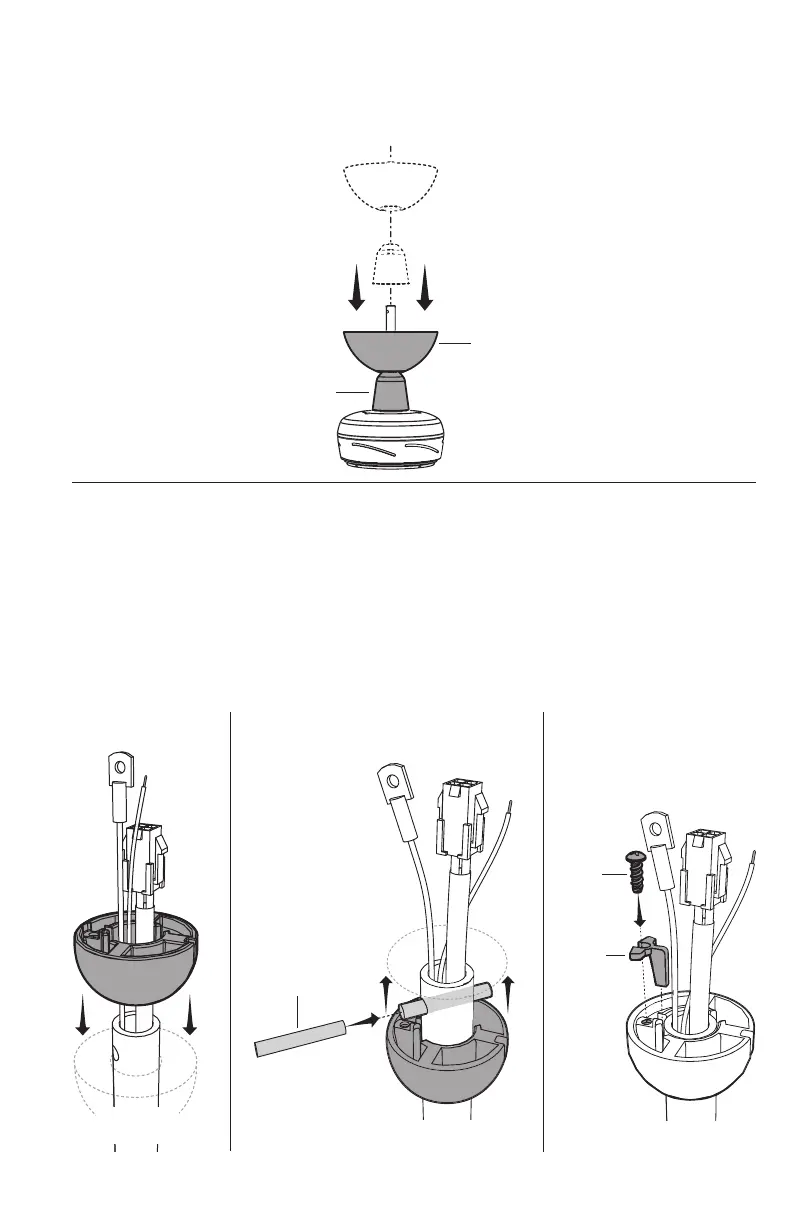

3. Placer le cache-fi ls et le couvercle
Faites glisser le cache-fi ls le long de la tige d'extension et déposez-le sur le moyeu de
ventilateur. Assurez-vous qu'aucun fi l n'est visible entre le cache-fi ls et le moyeu de
ventilateur en le déposant sur le cache-fi ls (Fig.3).
Fig.3
Couvercle
Cache-fi ls
4. Installer la rotule d'assemblage
Faites glisser la rotule d'assemblage sur la tige d'extension (Fig.4.1).
Insérez la goupille en acier de 6mm dans le trou dans le haut de la tige d'extension,
puis faites glisser la rotule d'assemblage vers le haut, ce qui permet de fi xer la goupille
en acier dans les fentes internes (Fig.4.2).
Insérez la cale dans la rotule d'assemblage et fi xez-la avec la vis. Serrez la vis de façon
suffi sante pou éviter un mouvement entre la rotule d'assemblage et la tige d'extension,
mais ne serrez pas de façon excessive (Fig.4.3).
Fig.4.1
Rotule de Rotule de
montagemontage
Tige
d'extension
Goupille en
acier de 6mm
Vis
Cale
Fig.4.2 Fig.4.3
