© 2020 DELTA T LLC Ι TOUS DROITS RÉSERVÉS. 9

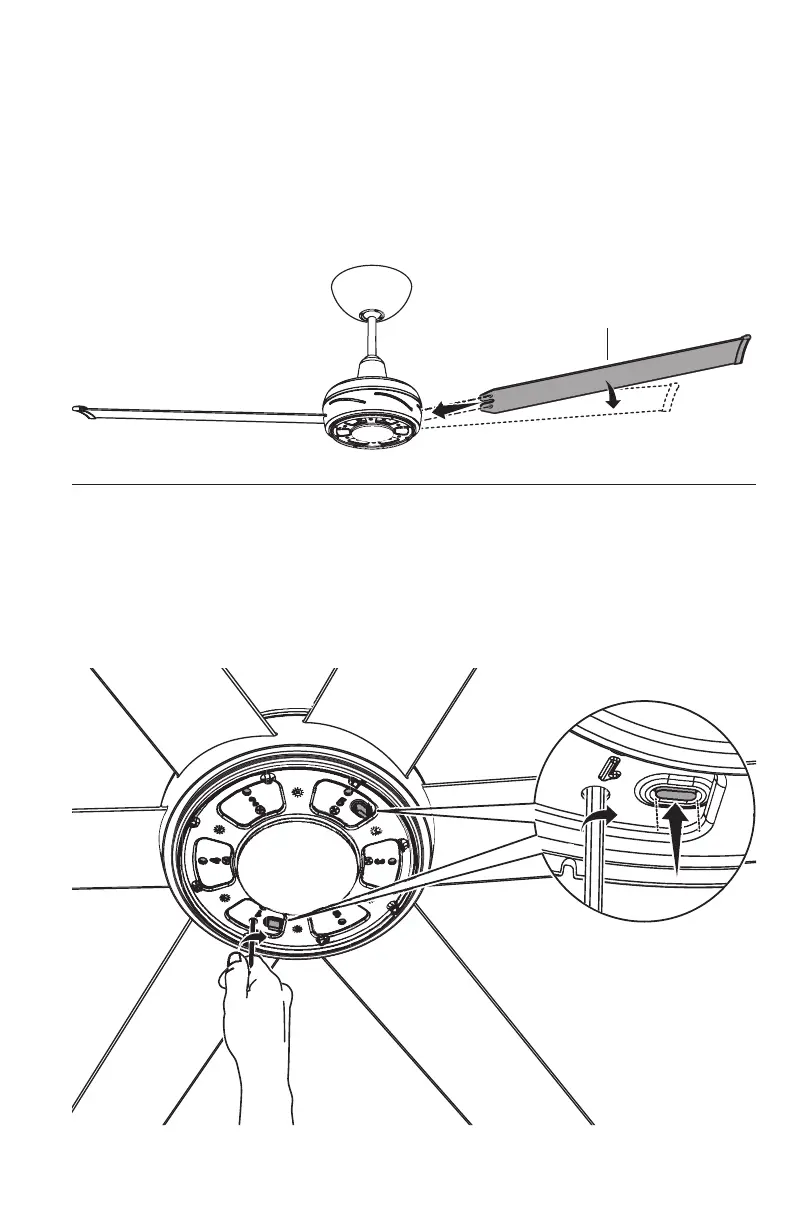

11. Poser les pales
Faites glisser les pales dans les fentes se trouvant sur les côtés du bloc moteur.
Installer chaque pale du côté opposé du ventilateur de la pale précédente pour que le
ventilateur bascule (Fig.11.1). Assurez-vous que l'autocollant numéroté sur chacune
des pales correspond au numéro se trouvant sur la base du ventilateur. Assurez-
vous que toutes les pales sont complètement calées dans les fentes avant de serrer
les vis sur la base du ventilateur.
Fig.11.1
Serrez les six vis de pale se trouvant à la base du ventilateur conformément à la
séquence numérotée (Fig.11.2). Lorsque vous avez terminé, répétez la séquence de
serrage. Vérifi ez si les six vis sont complètement serrées en vous assurant que les
languettes à côté des trous 1 et 5 sont en affl eurement avec les ouvertures.
Fig.11.2
Pale
