© 2020 DELTA T LLC Ι TODOS LOS DERECHOS RESERVADOS. 5
7. Cableado del ventilador
Antes de cablear el ventilador, desconecte la corriente del lugar donde se hará la instalación.

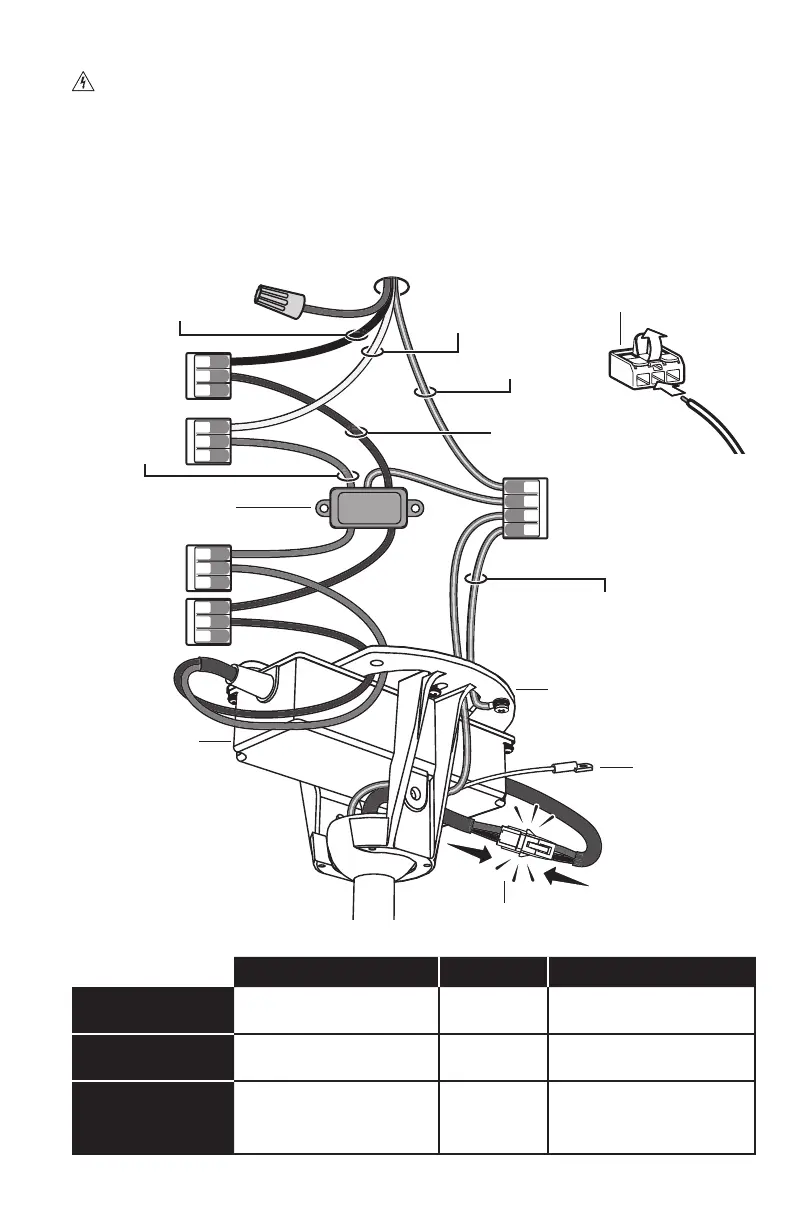

Cablee el ventilador como se muestra usando los conectores para cables (Fig. 7). Conecte el cable
de tierra color verde al soporte de montaje con el tornillo sin pintar. Conecte el arnés del cableado
de la fuente de alimentación al arnés del cableado de la varilla, asegurándose de que el cableado
y el cable de seguridad estén orientados en la misma dirección.
Introduzca cuidadosamente los cables en la caja de distribución o estructura del edifi cio.
Asegúrese de que los conectores miren hacia arriba y que los cables estén distribuidos por
separado con conductores conectados a tierra en un costado de la caja de distribución o
estructura de montaje y los conductores sin conexión a tierra en el otro costado.
Fig. 7
Norteamérica 100–120 V Australia Todas las demás regiones
Vivo CA/L1
Café
Negro Café o rojo Café
Neutro CA/L2
Azul
Blanco
Negro o azul
claro
Azul
Tierra de protección/
conexión a tierra
Verde con amarillo
Verde o cobre desnudo
Verde con
amarillo
Verde con amarillo
Gráfi co de colores de los cables de alimentación
VIVO CA/L1
CAFÉ
NEUTRO CA/
L2
TIERRA DE
PROTECCIÓN/
CONEXIÓN A TIERRA
AZUL
VERDE Y
AMARILLO
Filtro EMI
Fuente de
alimentación
Arneses del cableado
Soporte de montaje
Cable de
seguridad
ROJO
Conector para cables
