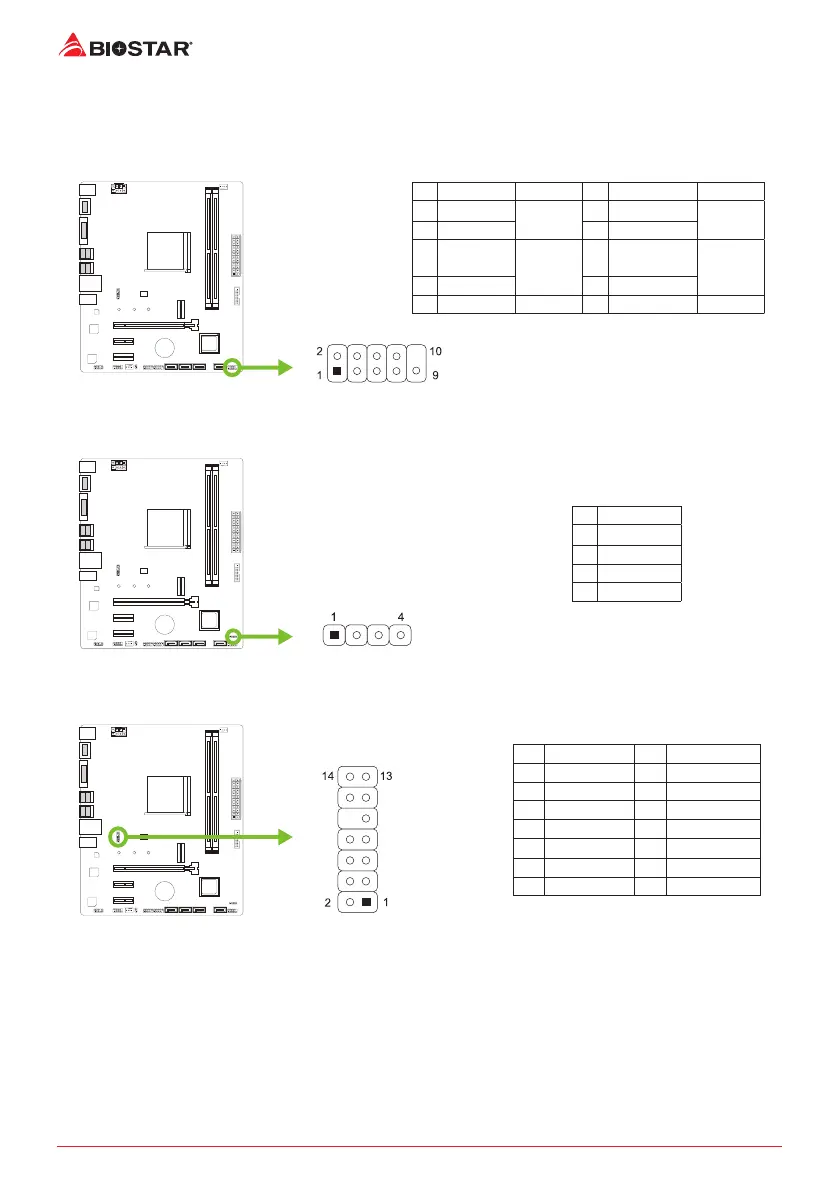

18 | Глава 2: Установка оборудования

F_PANEL: штыревой соединитель передней панели

Этот разъем включает в себя соединения включения питания, сброса, светодиода

жесткого диска и светодиода питания. Он позволяет пользователю подключать функции

переключателя передней панели корпуса ПК

Pin Назначение Функция Pin Назначение Функция

1 HDD LED(+)

Свет

одио

2 Power LED (+)

Светодиод

3 HDD LED(-) 4 Power LED (-)

5 Ground

Кнопка

сброса

Кнопка

питания

Кнопка

включе

7 Управление 8 Ground

9 Не Не 10 Н/П Н/П

SPKR: штыревой соединитель динамика шасси

Подключите динамик шасси к этому штыревому соединителю.

Pin Назначение

1 +5V

2 Н/П

3 Н/П

4 Динамик

TPM: Trusted Plaorm Module Header

This header allows you to store cryptographic keys that protect informaon.

Pin Assignment Pin Assignment

1 F_LAD0 2 +3V

3 F_LAD1 4 +3V

5 F_LAD2 6 TPM_24MHZ

7 F_LAD3 8 GND

9 L_FRAME_N 10 NC

11 SER_IRQ 12 PLTRST_N

13 CLK_RUN_N 14 +3V3_DUAL
