Biostar A520MH 3.0 User Manual

Глава 2: Установка оборудования | 19
A520MH 3�0

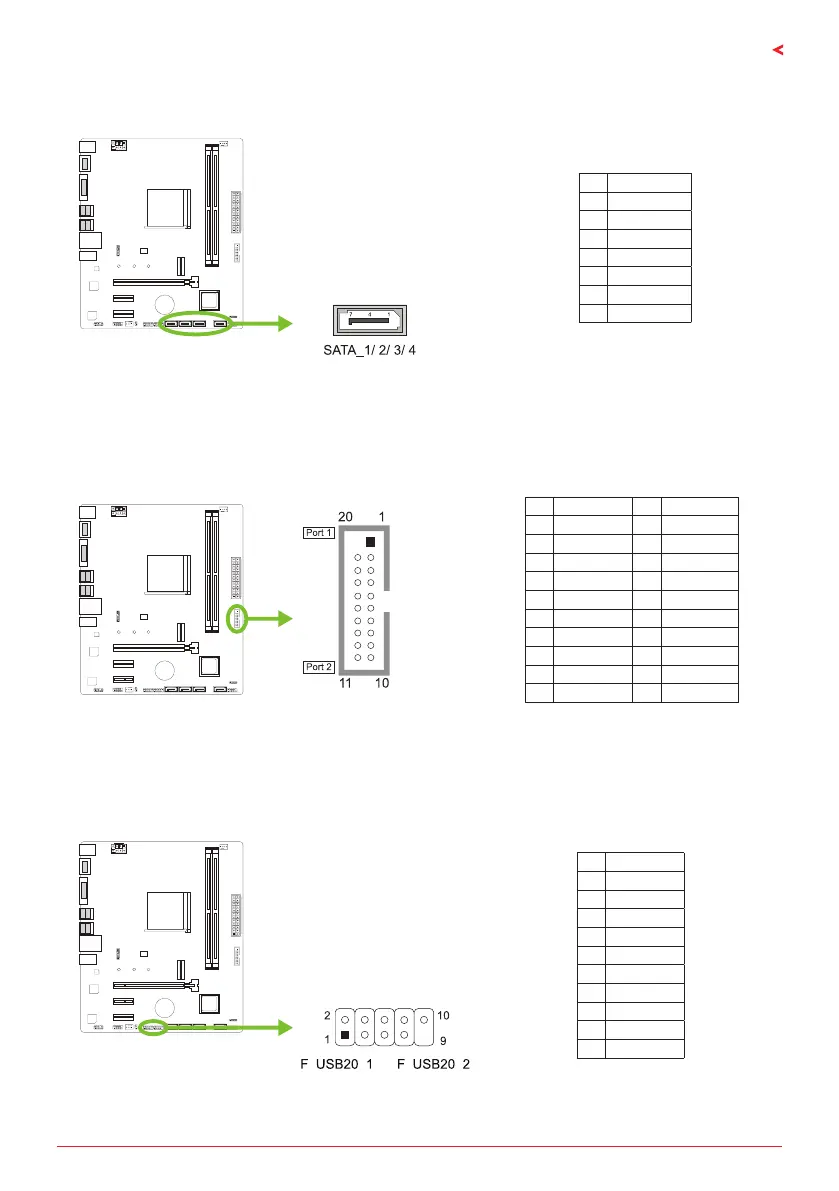

SATA_1/ SATA_2/ SATA_3/ SATA_4: разъемыSerial ATA 6,0 Гбит/с
Эти разъемы подключаются к жестким дискам SATA через кабели SATA.
Pin Назначение
1 Ground
2 TX+
3 TX-
4 Ground
5 RX-
6 RX+
7 Ground
F_USB32_A-5G_1: штыревой соединитель для портов USB 3�1 (Gen1) на
передней панели
Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты
USB на переднюю панель ПК, а также может быть подключен к самым разным внешним
периферийным устройствам.
Pin Назначение Pin Назначение
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 Ground
4 Ground 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 Ground
7 Ground 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS1
10 ID 20 Key
F_USB20_1/ F_USB20_2: штыревой соединитель для портов USB 2�0 на передней
панели
Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты
USB на переднюю панель ПК, а также может быть подключен к самым разным внешним
периферийным устройствам.
Pin Назначение
1 +5V (fused)
2 +5V (fused)
3 USB-
4 USB-
5 USB+
6 USB+
7 Ground
8 Ground
9 Key
10 NC

Biostar A520MH 3.0 Specifications

General

Form Factor	Micro ATX
Chipset	AMD A520
Socket	AM4
Memory Slots	2
Max Memory	64GB
PCIe Slots	1 x PCIe 3.0 x16, 1 x PCIe 3.0 x1
Memory Support	DDR4 3200/ 2933/ 2667/ 2400/ 2133 MHz
Storage Interface	4 x SATA III
USB Ports	6 x USB 2.0
Audio	Realtek ALC887
LAN	Realtek RTL8111H
Video Outputs	HDMI, VGA
