Глава 2: Установка оборудования | 19
B660MX-E PRO I B660MH-E PRO

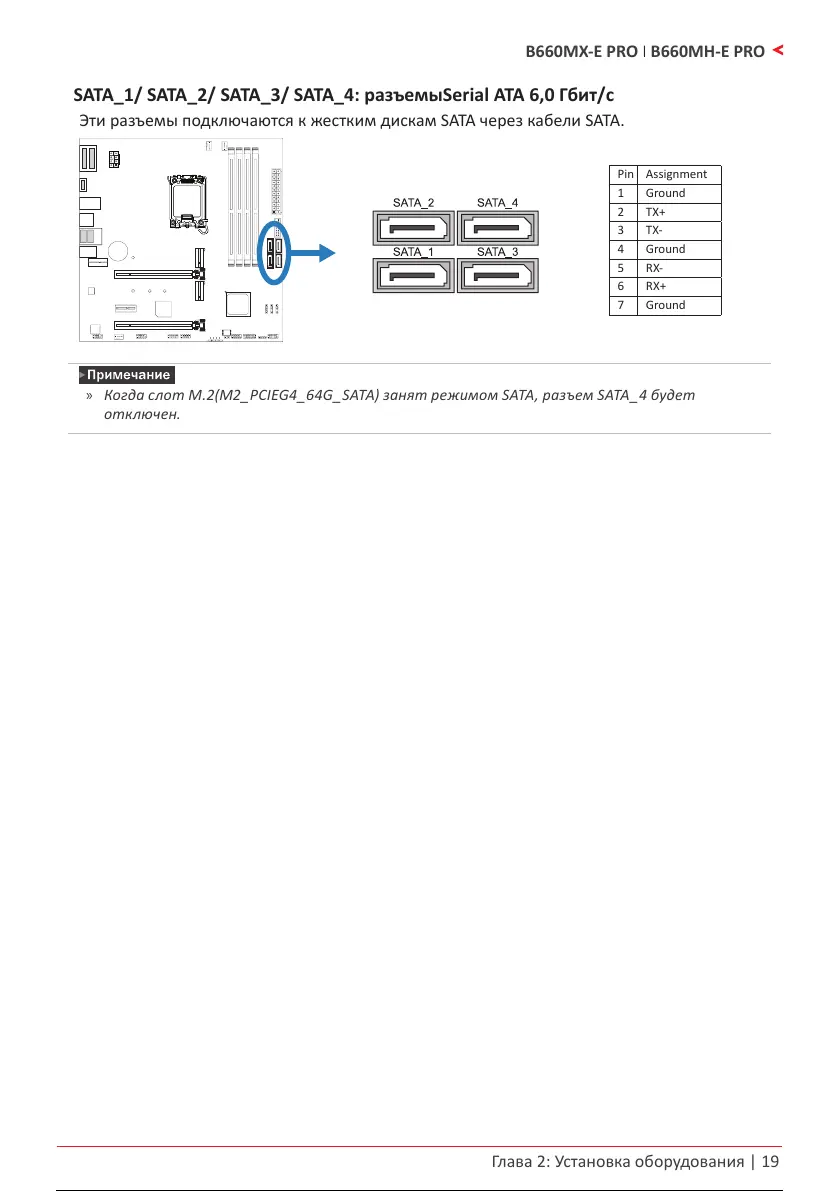

SATA_1/ SATA_2/ SATA_3/ SATA_4: разъемыSerial ATA 6,0 Гбит/с
Эти разъемы подключаются к жестким дискам SATA через кабели SATA.
Pin Assignment
1 Ground
2 TX+
3 TX-
4 Ground
5 RX-
6 RX+
7 Ground
»
»
Когда слот M.2(M2_PCIEG4_64G_SATA) занят режимом SATA, разъем SATA_4 будет
отключен.
