20 | Глава 2: Установка оборудования

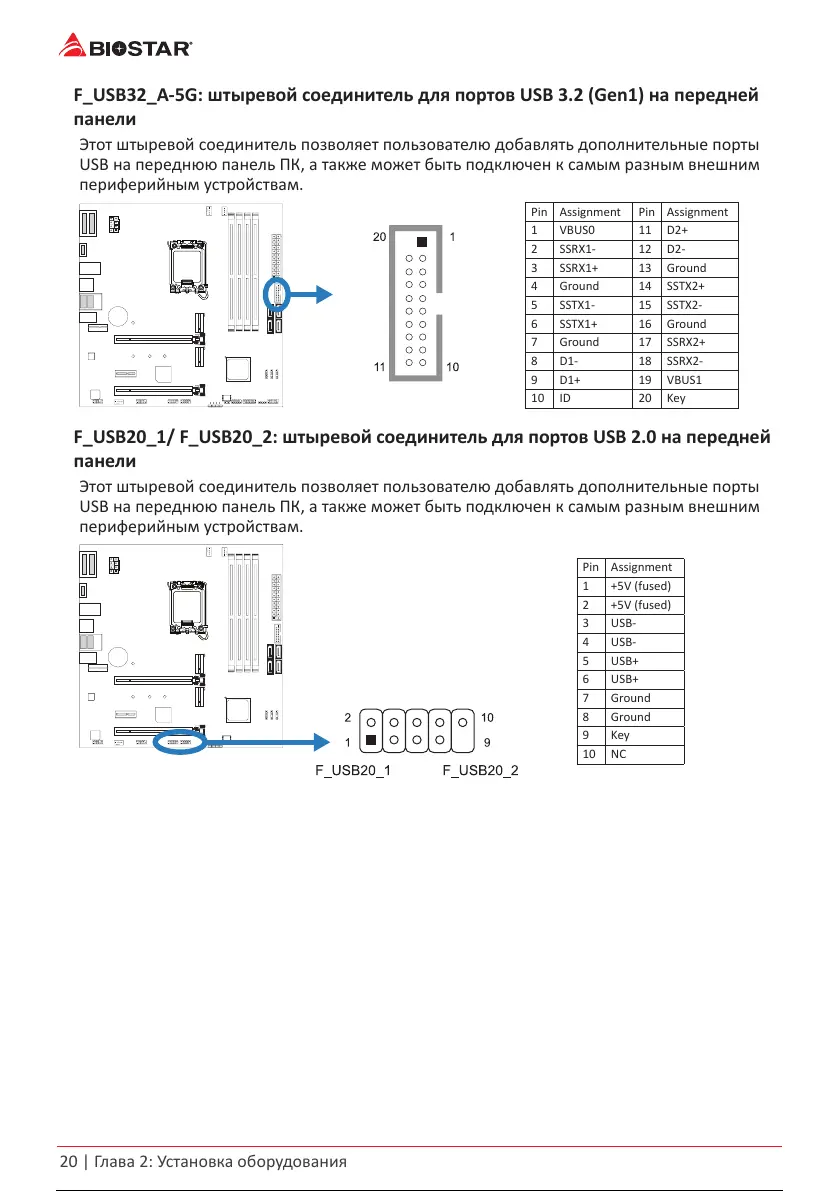

F_USB32_A-5G: штыревой соединитель для портов USB 3�2 (Gen1) на передней
панели
Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты
USB на переднюю панель ПК, а также может быть подключен к самым разным внешним
периферийным устройствам.
Pin Assignment Pin Assignment
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 Ground
4 Ground 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 Ground
7 Ground 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS1
10 ID 20 Key
F_USB20_1/ F_USB20_2: штыревой соединитель для портов USB 2�0 на передней
панели
Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты
USB на переднюю панель ПК, а также может быть подключен к самым разным внешним
периферийным устройствам.
Pin Assignment
1 +5V (fused)
2 +5V (fused)
3 USB-
4 USB-
5 USB+
6 USB+
7 Ground
8 Ground
9 Key
10 NC
