챕터 2: 하드웨어 설치 | 19
B660MX-E PRO I B660MH-E PRO

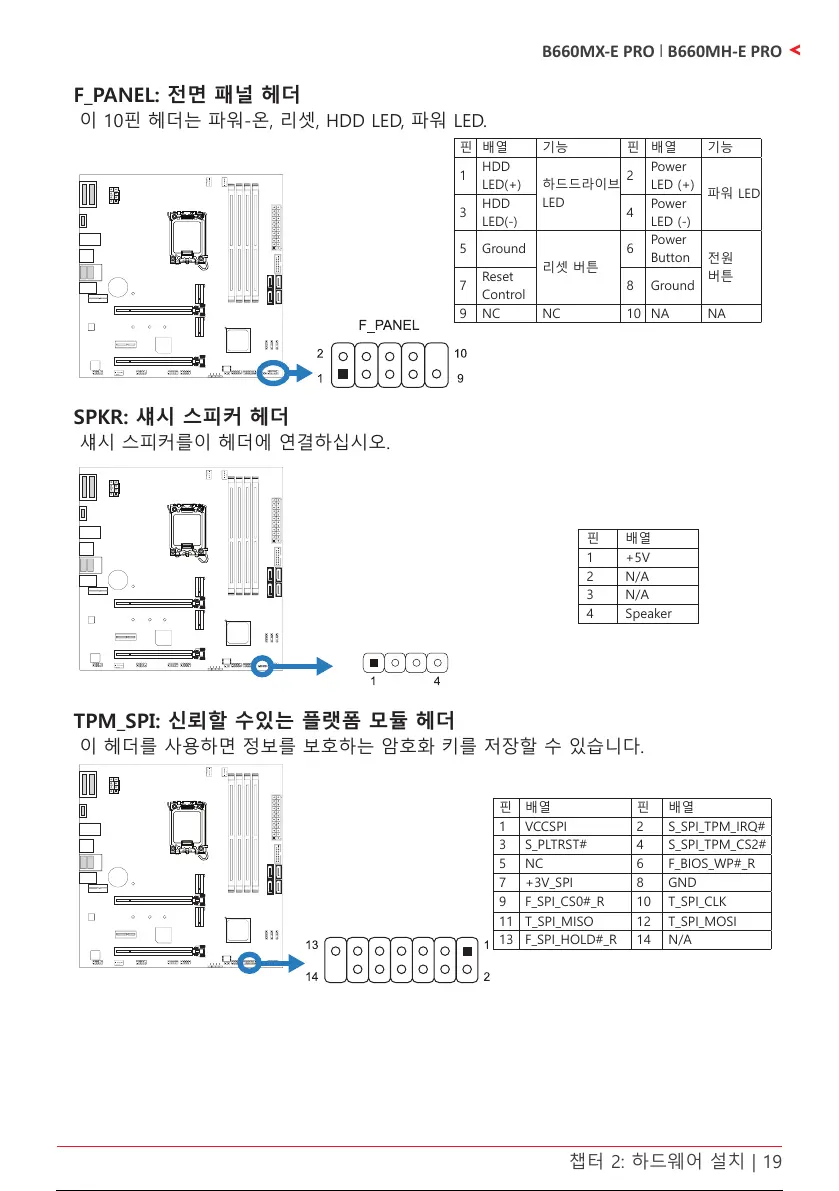

F_PANEL: 전면 패널 헤더
이 10핀 헤더는 파워-온, 리셋, HDD LED, 파워 LED.
핀 배열 기능 핀 배열 기능
1
HDD
LED(+)
하드드라이브
LED
2
Power
LED (+)
파워 LED
3
HDD
LED(-)
4
Power
LED (-)
5 Ground
리셋 버튼
6
Power
Button
전원
버튼
7
Reset
Control
8 Ground
9 NC NC 10 NA NA
SPKR: 섀시 스피커 헤더
섀시 스피커를이 헤더에 연결하십시오.
핀 배열
1 +5V
2 N/A
3 N/A
4 Speaker
TPM_SPI: 신뢰할 수있는 플랫폼 모듈 헤더
이 헤더를 사용하면 정보를 보호하는 암호화 키를 저장할 수 있습니다.
핀 배열 핀 배열
1 VCCSPI 2 S_SPI_TPM_IRQ#
3 S_PLTRST# 4 S_SPI_TPM_CS2#
5 NC 6 F_BIOS_WP#_R
7 +3V_SPI 8 GND
9 F_SPI_CS0#_R 10 T_SPI_CLK
11 T_SPI_MISO 12 T_SPI_MOSI
13 F_SPI_HOLD#_R 14 N/A
