16 | 第二章: 硬體安裝

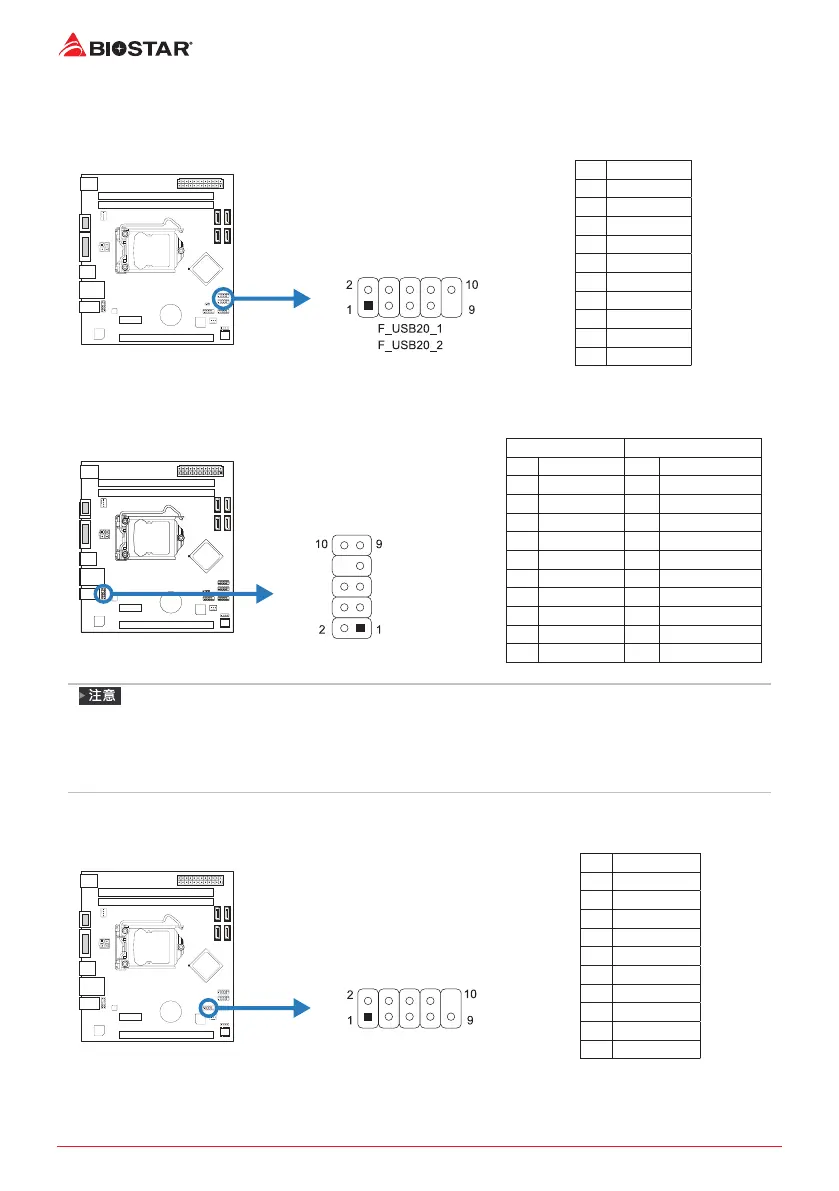

F_USB20_1/ F_USB20_2: 前置面板USB 2�0接頭
此接頭連接器允許用戶在PC前置面板上添加USB接頭，並且可與各種外部外接設備取得
連接。
針 定義
1 +5V (fused)
2 +5V (fused)
3 USB-
4 USB-
5 USB+
6 USB+
7 接地
8 接地
9 Key
10 NC
F_AUDIO: 前置面板音效接頭
此接頭可連接音效輸出數據線，支援HD(高解析)音效和AC’97。
HD Audio AC’97
針 定義 針 定義
1 Mic Left in 1 Mic In
2 接地 2 接地
3 Mic Right in 3 Mic Power
4 GPIO 4 Audio Power
5 Right line in 5 RT Line Out
6 Jack Sense 6 RT Line Out
7 Front Sense 7 Reserved
8 Key 8 Key
9 Left line in 9 LFT Line Out
10 Jack Sense 10 LFT Line Out
»
當使用前置HD音效插孔並插入耳機/麥克風時，後置聲音將自動禁用。
»
建議您連接前置高解析音效插孔，即可使用主板高解析音效功能。
»
如果要連接使用AC’97前置音效輸出數據線，請關閉”前置面板插孔檢測功能”。此功能在系統
音 效 工 具 中 可見。
COM: 序列埠接頭
此主板提供序列埠接頭可接至RS-232接頭。
針 定義
1 載波檢測
2 接收資料
3 發送數據
4 資料終端備妥
5 接地訊號
6 資料集備妥
7 輸送要求
8 清除發送
9 震鈴指示器
10 Key

Biostar H81MHV3 3.0 Specifications

General

Processor socket	LGA 1150 (Socket H3)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Pentium
Maximum number of SMP processors	1
Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR3-SDRAM
Maximum internal memory	16 GB
Supported memory clock speeds	1066, 1333, 1600 MHz
DirectX version	11.1
Parallel processing technology support	-
Supported storage drive interfaces	SATA II, SATA III
Wi-Fi	No
Ethernet interface type	Gigabit Ethernet
Audio chip	Realtek ALC887
Component for	PC
Motherboard chipset	Intel® H81
Audio output channels	5.1 channels
Motherboard form factor	micro ATX
Windows operating systems supported	Windows 10, Windows 7, Windows 8, Windows 8.1
Headphone outputs	3
DVI-D ports quantity	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Cables included	SATA

Weight and Dimensions

Depth	190 mm
Width	170 mm
