Biostar TB250-BTC+ User Manual

16 | 第二章: 硬件安装

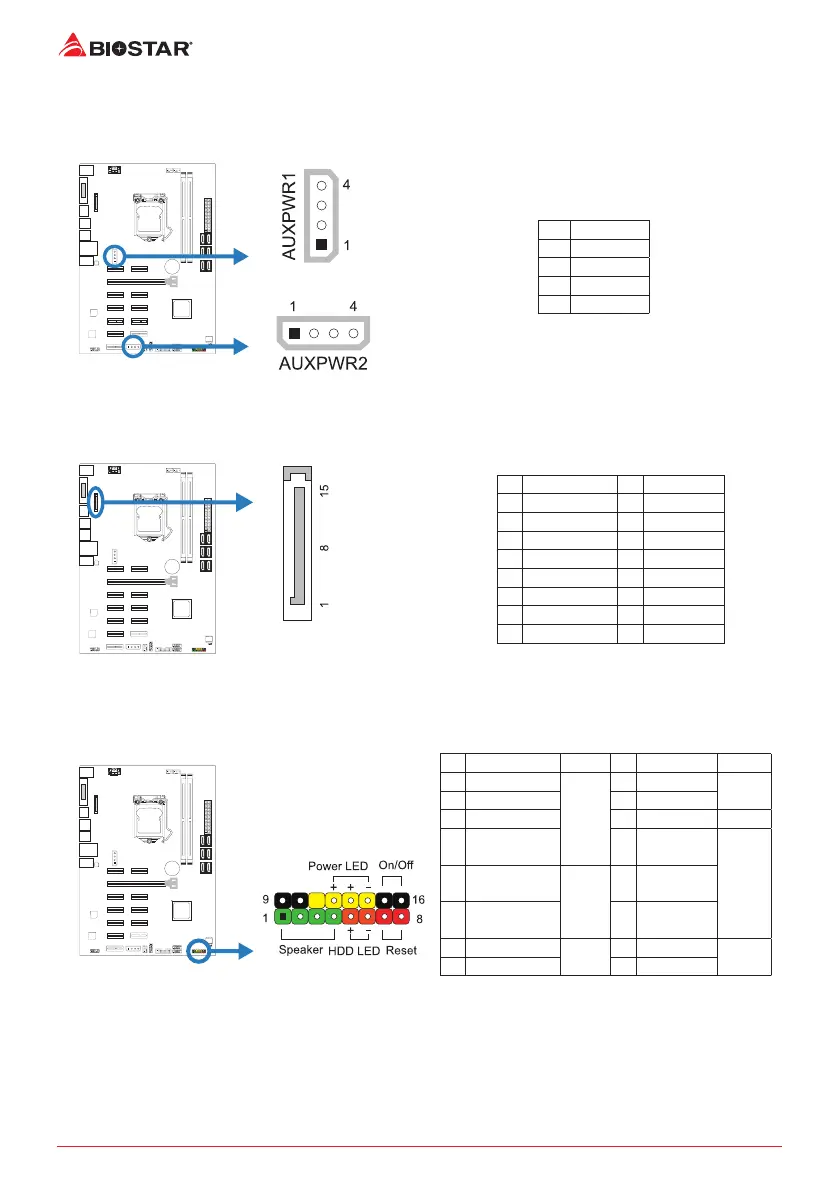

AUXPWR1/2: 图形辅助电源连接器
(当运行加密挖矿时，必须安装4pin电源连接器)
此连接器是用于显卡的辅助电源连接。 显卡的独占电源提供更好的图形性能。
针 定义
1 +12V
2 接地
3 接地
4 +5V
SATA_POWER: SATA电源接口
此SATA电源连接器增强后端USB端口的电源。
针 定义 针 定义
1 VCC3 9 VCC5
2 VCC3 10 接地
3 VCC3 11 N/A
4 接地 12 接地
5 接地 13 12V
6 接地 14 12V
7 VCC5 15 12V
8 VCC5 -- --
PANEL1: 前置面板接头
此16针脚接口包含开机，重启，硬盘指示灯，电源指示灯和扬声器接口。
针 定义 功能 针 定义 功能
1 +5V
扬声器
接口
9 N/A
N/A
2 N/A 10 N/A
3 N/A 11 N/A N/A
4 扬声器 12
Power LED
(+)
电源指
示灯
5 HDD LED (+)
硬盘指
示灯
13
Power LED
(+)
6 HDD LED (-) 14
Power LED
(-)
7 接地
重启按
钮
15 电源按钮
开机按
钮
8 Reset control 16 接地

Biostar TB250-BTC+ Specifications

General

Chipset	Intel B250
CPU Socket	LGA 1151
Form Factor	ATX
Memory Type	DDR4
Maximum Memory	32GB
Memory Slots	2
SATA 6Gb/s Ports	6
USB 2.0 Ports	6
Network	Realtek RTL8111H - 10/100/1000 Mb/s
RAID Support	RAID 0, 1, 5, 10
PCIe Slots	1 x PCIe 3.0 x16, 5 x PCIe 3.0 x1
Audio	Realtek ALC887 8-Channel HD
M.2 Slots	1
USB 3.0 Ports	6 (4 rear, 2 via header)
