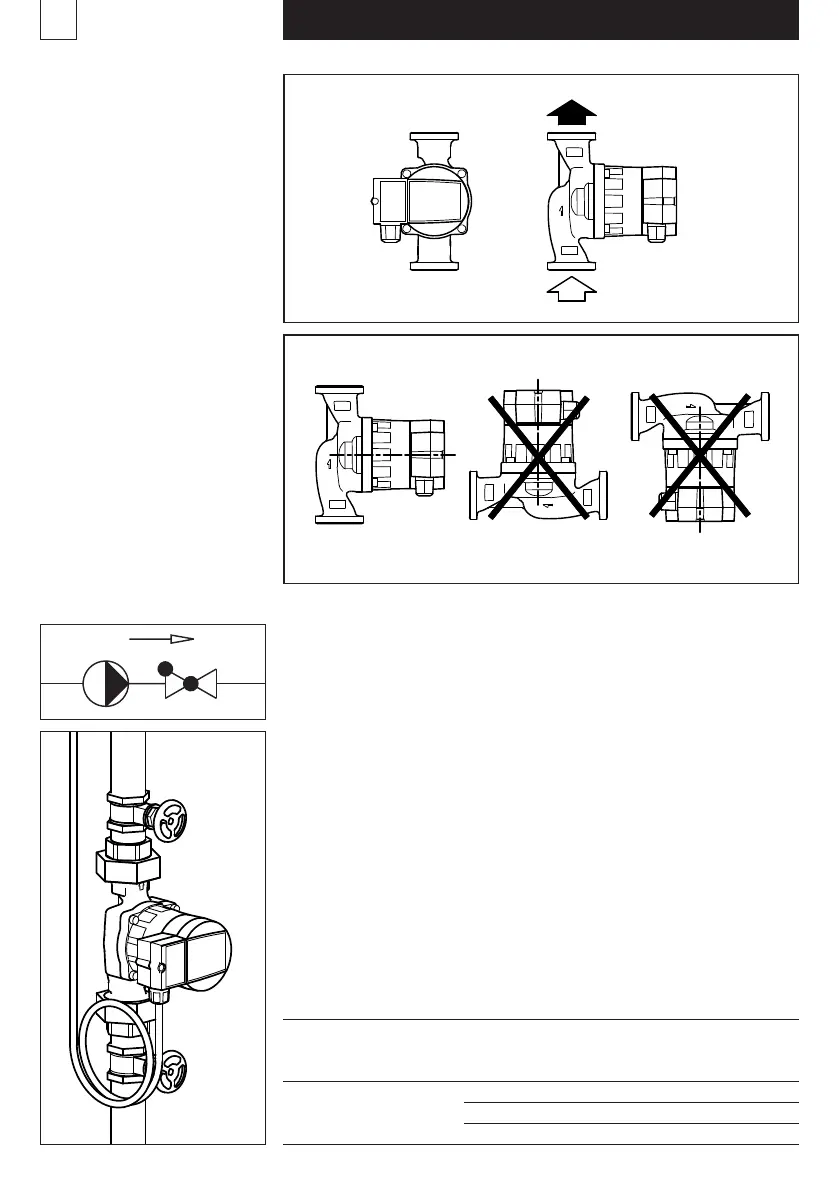

4.4 Pożenie montażowe
Stan dostawy połączenie
śrubowe kabla po lewej stronie
Kierunek przeywu
Strzałka na obudowie pompy
pokazuje kierunek przepływu.
Położenie skrzynek
zaciskowych
Przed montażem pompy można
skrzynkę zaciskową przekręcić
każdorazowo o 90°.
Tutaj zwolnić 4 śruby obudowy
i głowicę silnika przekręcić
w dopuszczalne położenie
skrzynki zaciskowej.
Nie przesuwać i nie uszkodzić
uszczelki między obudową
silnika i pompy.
Po założeniu dokręcić śruby
na krzyż.
Strzałka na obudowie pompy
pokazuje kierunek przepływu.
Wał silnika musi zawsze być
poziomo, a nie pionowo.
4.5 Zawór zwrotny
Jeżeli zawór zwrotny jest zamontowany, pompa musi być tak
ustawiona (patrz punkt 5.4.2.), aby minimalne ciśnienie zasilania
pompy każdorazowo przekraczało ciśnienie zamykania zaworu.
Zamontować zasuwę odcina przed i za pompą.
Dzięki temu przy ewentualnej wymianie pompy
unika się opróżniania i ponownego napełniania instalacji.
polski
37
961082_00
961083_00
961084_00
4.6 Minimalne ciśnienie
Minimalne ciśnienie na króćcu ssącym pompy przy 75°C
dla pewnego smarowania łożysk ślizgowych.
Wartości odnoszą się do wysokości 500 m n.p.m.
Dodatek na większe wysokości:
0,01 bara na każde 100 m zwiększonej wysokości
przy 75 °C 0,05 bara
90 °C 0,30 bara
110 °C 1,10 bara
