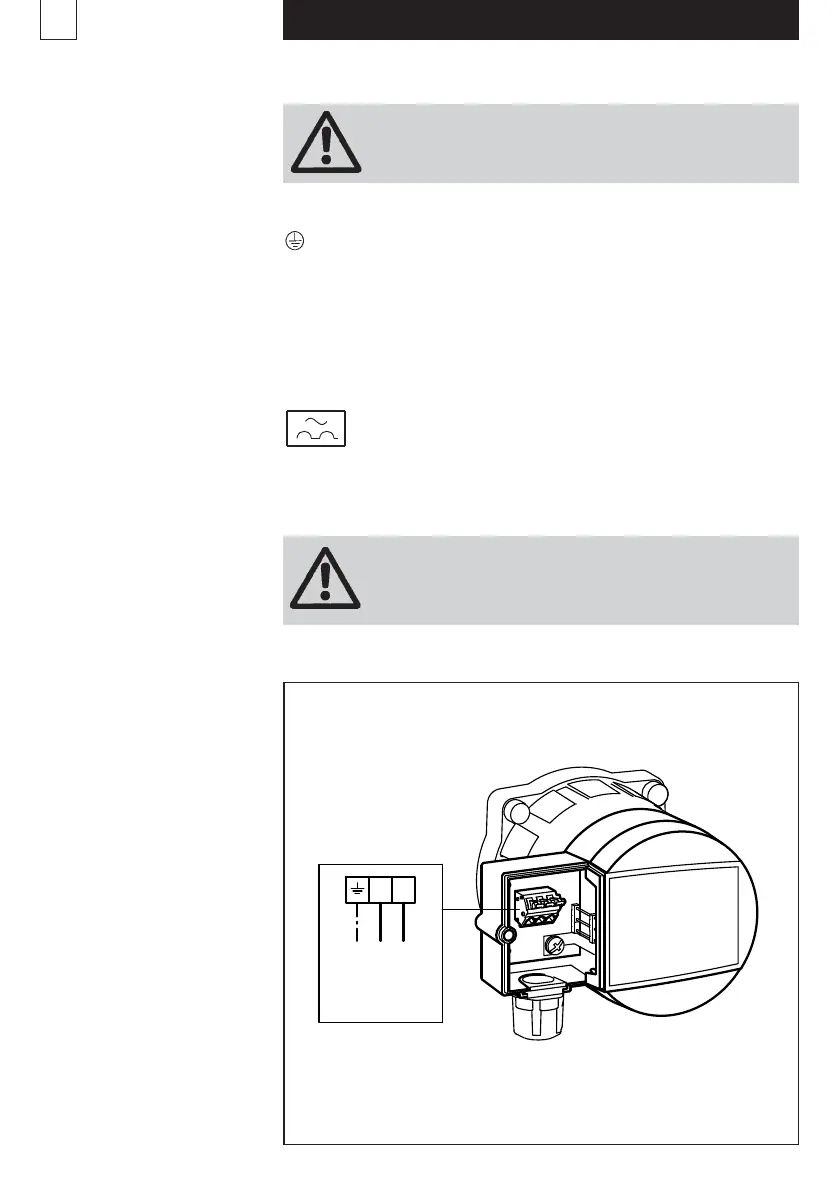

5.2 Schemat połączeń w wykonaniu standardowym
zasilanie
~1× 230 V
zabezpieczenie
wstępne
10 A
Przyłącze sieciowe 1×230 V
Przewód ochronny
L przewód
N przewód zerowy
1× 230 V +6/–10%, 50 Hz, PE
W przypadku użycia wyłącznika ochronnego różnicowego (FI)
należy zastosować wykonanie czułe na prąd pulsujący,
które przy włączeniu sieci uwzględnia impuls prądu ładowania
względem ziemi i które nadaje się do prądu upływowego pompy
mniejszego niż 3.5 mA.
Wyłączniki FI muszą być oznakowane pokazanym
symbolem.
Uwaga:
Przed każdą interwencją w skrzynkę zaciskową pompy należy
wyłączyć napięcie zasilania.
W przypadku niewłaściwego podłączenia lub
nieodpowiedniego napięcia można uszkodzić elektronikę!
5.1 Zaciski przyłączeniowe
polski
39
Zachować ostrożność przy otwieraniu pokrywy układów
elektronicznych!
Układ elektroniczny może do 10 minut po wyłączeniu
prądu znajdować się pod napięciem.
