SB-170-9 RUS
52
SB-170-990
5
.1 Raccordements réseau
Lors du dimensionnement des contacteurs du moteur,
des conduites d'amenée et des fusibles:
• Prendre en considération le courant de service maxi-
mal ou la puissance absorbée maximale du moteur.
• Choisir des contacteurs de la catégorie d'utilisation
AC3.
• Régler le relais thermique sur le courant de service
maximal du compresseur.
5
.2 Versions moteur
!
!
AVIS
Risque de défaillance de compresseur!
N'utiliser le compresseur que dans le sens de
rotation prescrit!
Les séries de compresseurs CS.65, CS.75, CS.85,
CSH76 et CSH86 sont équipées de série de moteurs à
bobinage partiel (Part Winding, «PW») avec
connexion Δ/ΔΔ. En option, elles peuvent également
être équipées de moteurs à étoile/triangle (Y/Δ). Pour
des informations détaillées, se reporter au manuel
SH-170.
Les modèles CS.95, CSH96 et CSW105 sont générale-
ment équipés de moteurs à étoile/triangle (Y/Δ).
M
oteurs à bobinage partiel (PW)
Méthodes de démarrage:
• Démarrage à bobinage partiel pour réduire le cou-
rant de démarrage.
• Démarrage direct.
Retard de temps avant l’allumage du 2ème bobinage
partiel: 0,5s max.!
Effectuer correctement les raccordements! Une erreur
d’arrangement des raccords électriques aboutit à des
champs tournants contraires ou à l’angle de phase dé-
calé, et donc à un blocage du moteur!
Raccorder les bornes du moteur au couvercle de la
boîte de raccordement conformément aux instructions.
Tenir compte absolument de l’ordre des bobinages par-
tiels!
• 1er bobinage partiel (contacteur K1): Raccords 1 /
2 / 3.
• 2ème bobinage partiel (contacteur K2): Raccords 7 /
8 / 9.
• Partage de bobinage 50%/50%.
• Répartition des contacteurs moteur:
– 1er contacteur (PW 1): 60% du courant de ser-
vice max.
– 2ème contacteur (PW 2): 60% du courant de ser-
vice max.
M
oteur à étoile-triangle
Le retard de temps entre la mise en route du compres-
seur d’un côté et, de l’autre, la commutation entre
l’opération en étoile et celle en triangle ne doit pas dé-
passer les 2s.
Effectuer correctement les raccordements!
Toute erreur d’arrangement des raccords électriques
aboutit à un court-circuit!
Information
Les contacteurs réseau et triangles doivent être
calculés à au moins 60% du courant de service
max., le contacteur étoile à 33%.
5.3 Essai de haute tension (test de résistance
d'isolation)
Les compresseurs ont déjà été soumis avant leur sortie
d’usine à un essai de haute tension conformément à la
norme EN12693 ou conformément aux normes UL984
ou UL60335-2-34 pour la version UL.
!
!
AVIS
Risque d'endommagement de l'isolant et de dé-
faillance du moteur!
Il ne faut surtout pas répéter l'essai de haute
tension de la même manière!
Un nouvel essai de haute tension ne doit être réalisé
qu’à une tension alternative max. de 1000 V CA.
SB-170-952
257
513
572
114 540
1353
250
534
50 50
261 457
1/8-27 NPTF
6
33
M10x1,5
10
550
108
135
Ø17
12033
305
360
308 292
616
1/8-27 NPTF
3 (LP)
O
N
20
I1 I2
1/8-27 NPTF
2 (HP)
13
Ø22 (7/8'')
17
43
SL
DL
14
1/8-27 NPTF
1 (HP)
5
9
4
1/8-27 NPTF
12
1 1/8-18 UNEF
4 / 8
1 1/8-18 UNEF5/8-18 UNF
M22x1,5
(Adaptor connection:
Ø16 / 5/8'')

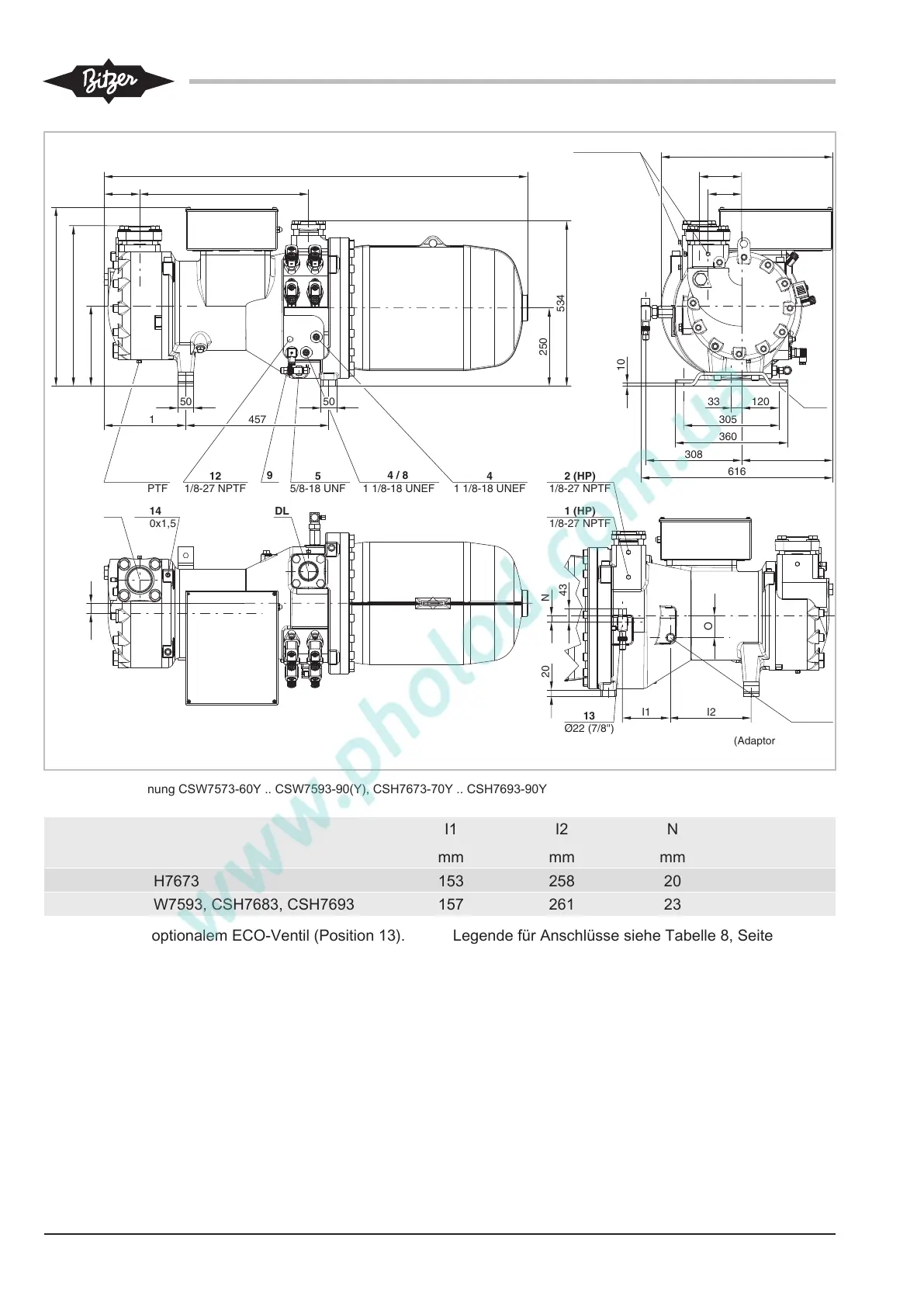

Abb.13: Maßzeichnung CSW7573-60Y .. CSW7593-90(Y), CSH7673-70Y .. CSH7693-90Y
I1
mm
I2
mm
N
mm
O
mm
CSW7573, CSH7673 153 258 20 70
CSW7583, CSW7593, CSH7683, CSH7693 157 261 23 70
Darstellung mit optionalem ECO-Ventil (Position 13). Legende für Anschlüsse siehe Tabelle 8, Seite 56.
