5
.1 Raccordements réseau
Lors du dimensionnement des contacteurs du moteur,
des conduites d'amenée et des fusibles:
• Prendre en considération le courant de service maxi-
mal ou la puissance absorbée maximale du moteur.
• Choisir des contacteurs de la catégorie d'utilisation
AC3.
• Régler le relais thermique sur le courant de service
maximal du compresseur.
5
.2 Versions moteur
!
!
AVIS
Risque de défaillance de compresseur!
N'utiliser le compresseur que dans le sens de
rotation prescrit!
Les séries de compresseurs CS.65, CS.75, CS.85,
CSH76 et CSH86 sont équipées de série de moteurs à
bobinage partiel (Part Winding, «PW») avec
connexion Δ/ΔΔ. En option, elles peuvent également
être équipées de moteurs à étoile/triangle (Y/Δ). Pour
des informations détaillées, se reporter au manuel
SH-170.
Les modèles CS.95, CSH96 et CSW105 sont générale-
ment équipés de moteurs à étoile/triangle (Y/Δ).
M
oteurs à bobinage partiel (PW)
Méthodes de démarrage:
• Démarrage à bobinage partiel pour réduire le cou-
rant de démarrage.
• Démarrage direct.
Retard de temps avant l’allumage du 2ème bobinage
partiel: 0,5s max.!
Effectuer correctement les raccordements! Une erreur
d’arrangement des raccords électriques aboutit à des
champs tournants contraires ou à l’angle de phase dé-
calé, et donc à un blocage du moteur!
Raccorder les bornes du moteur au couvercle de la
boîte de raccordement conformément aux instructions.
Tenir compte absolument de l’ordre des bobinages par-
tiels!
• 1er bobinage partiel (contacteur K1): Raccords 1 /
2 / 3.
• 2ème bobinage partiel (contacteur K2): Raccords 7 /
8 / 9.
• Partage de bobinage 50%/50%.
• Répartition des contacteurs moteur:
– 1er contacteur (PW 1): 60% du courant de ser-
vice max.
– 2ème contacteur (PW 2): 60% du courant de ser-
vice max.
M
oteur à étoile-triangle
Le retard de temps entre la mise en route du compres-
seur d’un côté et, de l’autre, la commutation entre
l’opération en étoile et celle en triangle ne doit pas dé-
passer les 2s.
Effectuer correctement les raccordements!
Toute erreur d’arrangement des raccords électriques
aboutit à un court-circuit!
Information
Les contacteurs réseau et triangles doivent être
calculés à au moins 60% du courant de service
max., le contacteur étoile à 33%.
5.3 Essai de haute tension (test de résistance
d'isolation)
Les compresseurs ont déjà été soumis avant leur sortie
d’usine à un essai de haute tension conformément à la
norme EN12693 ou conformément aux normes UL984
ou UL60335-2-34 pour la version UL.
!
!
AVIS
Risque d'endommagement de l'isolant et de dé-
faillance du moteur!
Il ne faut surtout pas répéter l'essai de haute
tension de la même manière!
Un nouvel essai de haute tension ne doit être réalisé
qu’à une tension alternative max. de 1000 V CA.
SB-170-954
295
SL DL
J
A
355
L
70
Ø35 (1 3/8'')
Ø21
70
D 793
1/4-18 NPTF
6 4 / 8
5/8-18 UNF
5
9
4 / 8
B
95
22520
450
520
F
30
16
7/16-20 UNF
1 (HP)
1/8-27 NPTF
2 (HP)
731
30
13
N
70
1/8-27 NPTF
3 (LP)
1 1/8-18 UNEF1/8-27 NPTF
12
1 1/8-18 UNEF
17
M26x1,5
(Adaptor connection:
Ø22 / 7/8'')
I
C
20

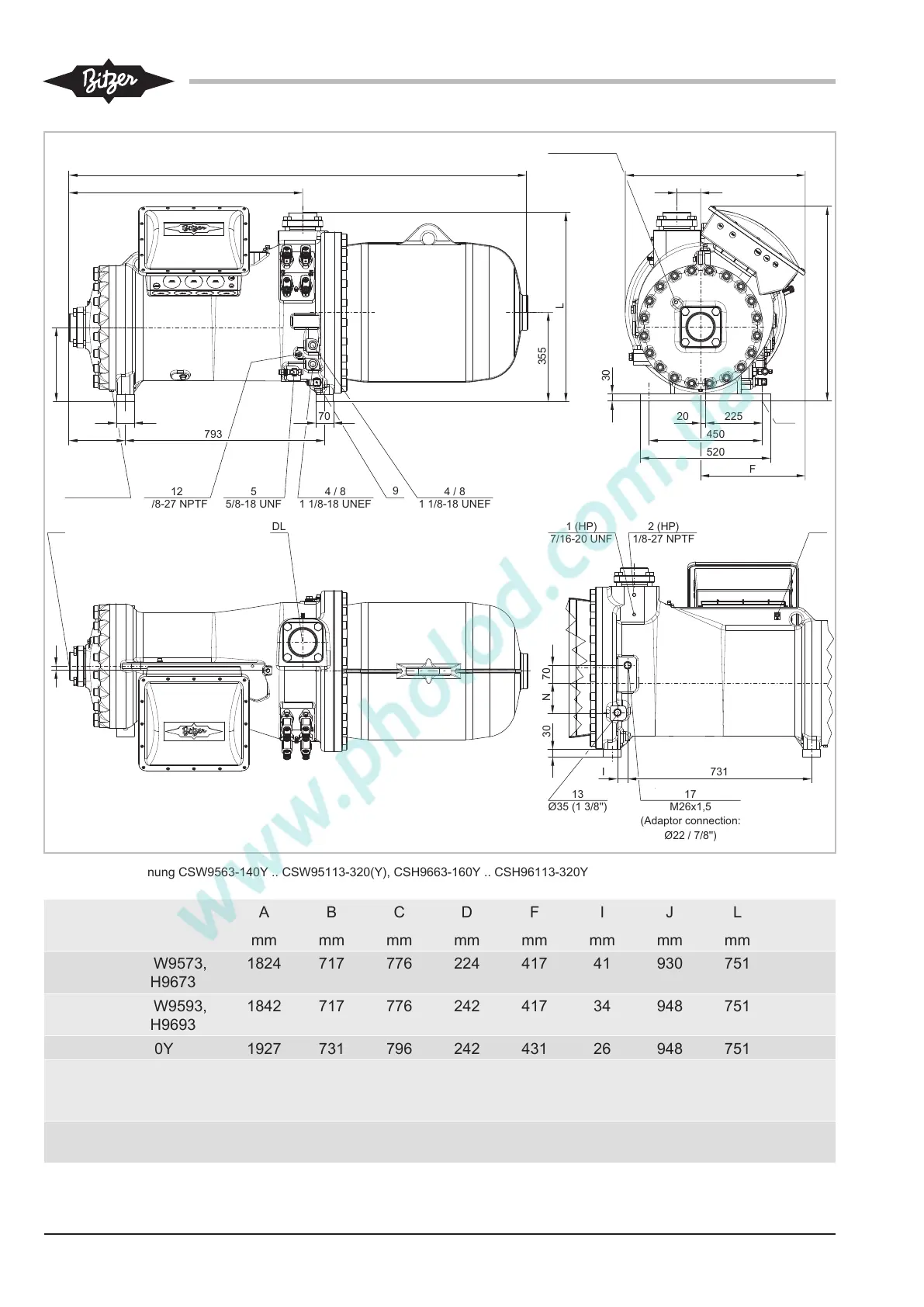

Abb.15: Maßzeichnung CSW9563-140Y .. CSW95113-320(Y), CSH9663-160Y .. CSH96113-320Y
A
mm
B
mm
C
mm
D
mm
F
mm
I
mm
J
mm
L
mm
N
mm
CSW9563, CSW9573,
CSH9663, CSH9673
1824 717 776 224 417 41 930 751 118
CSW9583, CSW9593,
CSH9683, CSH9693
1842 717 776 242 417 34 948 751 122
CSW95103-240Y 1927 731 796 242 431 26 948 751 120
CSW95103-280(Y),
CSW95113-280Y,
CSH96103-280Y
1955 731 796 269 431 26 975 751 120
CSW95113-320(Y),
CSH96113-320Y
1974 731 796 289 431 26 994 751 120
