Air-cooled oil cooler Refroidisseurs d'huile refroidis à l'airLuftgekühlte Ölkühler
18 SH-100-3

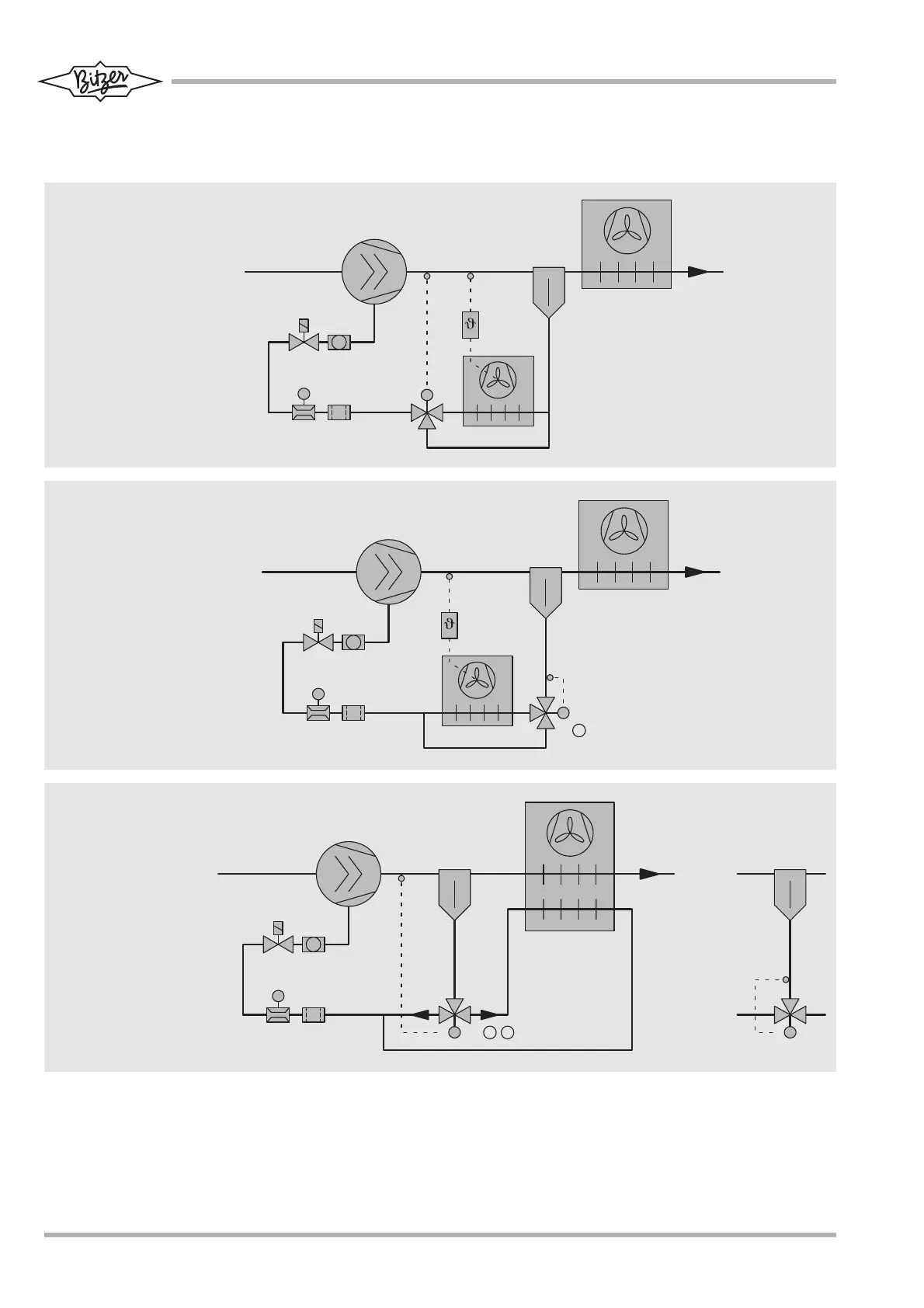

Abb. 8 Beispiel: Luftgekühlte Ölkühler
 Kriterien zum Einsatz eines Öl-
Bypassventils siehe Kapitel 4.1
 Öl-Bypassventil alternativ mit
integriertem Temperaturfühler
(wie Abbildung B)
Fig. 8 Example: Air-cooled oil cooler
 See chapter 4.1 for operating
criteria of an oil bypass valve
 Oil bypass valve alternatively
with integral temperature sensor
(as in figure B)
F Z
T C
21
T C
o d e r / o r / o u
F Z
T C
1
F Z
T C
Fig. 8 Exemple: refroidisseurs d'huile refro-
idis à air
 Critères pour l'emploi d'une vanne
de bipasse d'huile, voir chapitre 4.1.
 En alternative, vanne de bipasse
d'huile avec sonde de température
intégrée (idem figure B)
A
Öl-Bypassventil mit
Temperatur-Fernfühler
Oil mixing valve with
remote temperature
sensor
Vanne de bipasse
d'huile avec sonde
de température à
distance
B
Öl-Bypassventil mit integrier-
tem Temperaturfühler
Oil mixing valve with integral
temperature sensor
Vanne de bipasse d'huile
avec sonde de température
intégrée
C
Ölkühler im Verflüssiger-
paket integriert
Oil cooler integrated in
condenser unit
Refroidisseur d'huile
intégré dans le bloc con-
denseur
