Bitzer HS 53 - Pump down system; Automatic pump down system; Single pump down system

Abpumpschaltung Pump down system Commande par pump down
63SH-100-3
Automatic pump down system Commande par pump down automatique Automatische Abpumpschaltung
Single pump down system Commande par pump down simpleEinmalige Abpumpschaltung
K 1
L 1
N
F 1 5
P <
K 2 T *
O p t i o n
Y 2
K 5
* K 2 T n u r b e i / o n l y f o r / s e u l e m e n t p o u r H S . 5 3 & S E - E 1
F 1 . . F 1 3
K 5 B 2
K 1
L 1
N
F 1 5
P <
K 2 T *
Y 2
K 5
K 1
F 1 . . F 5
F 7 . . F 1 3
K 5
K 5
B 2
* K 2 T n u r b e i / o n l y f o r / s e u l e m e n t p o u r H S . 5 3 & S E - E 1

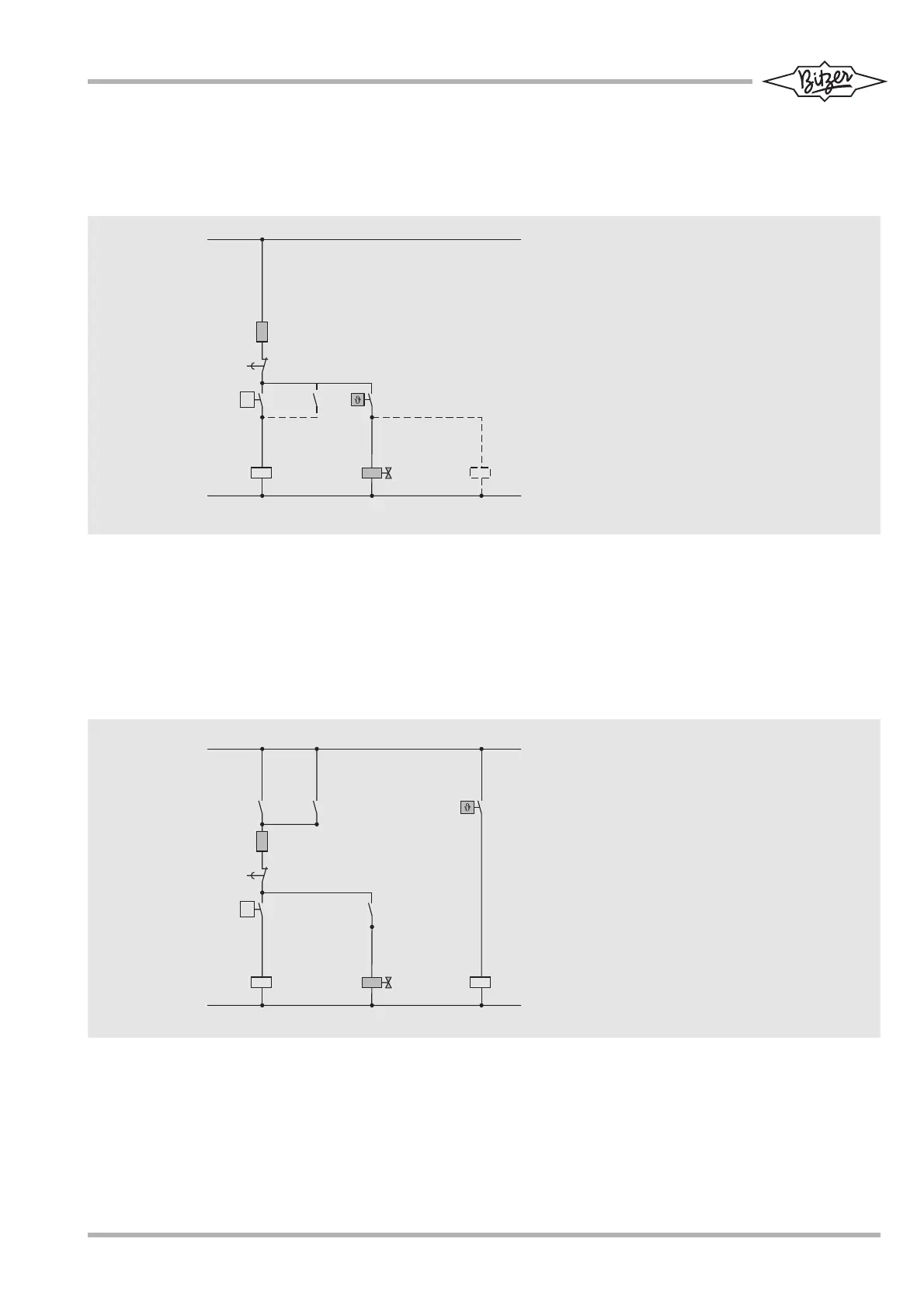

Abb. 25 Automatische Abpumpschaltung,
vereinfachte schematische
Darstellung
Legende siehe Seite 56 und 57.
Sonstiger Aufbau der Steuerungs-
sequenz siehe Prinzipschaltbilder
Seiten 58 bis 61.
Fig. 25 Automatic pump down system,
simplified scheme
For legend refer to pages 56
and 57.
Other setup of the control
sequence see schematic wiring
diagrams on pages 58 to 61.
Fig. 25 Commande par pump down automa-
tique, représentation schématique sim-
plifiée
Légende voir pages 56 et 57.
Structure de la séquence de comman-
de, voir schémas de principe aux
pages de 58 à 61.
Abb. 26 Einmalige Abpumpschaltung,
vereinfachte schematische
Darstellung
Legende siehe Seite 56 und 57.
Sonstiger Aufbau der Steuerungs-
sequenz siehe Prinzipschaltbilder
Seiten 58 bis 61.
Fig. 26 Single pump down system,
simplified scheme
For legend refer to pages 56
and 57.
Other setup of the control
sequence see schematic wiring
diagrams on pages 58 to 61.
Fig. 26 Commande par pump down simple,
représentation schématique simplifiée
Légende voir pages 56 et 57.
Structure de la séquence de comman-
de, voir schémas de principe aux
pages de 58 à 61.
