66 SH-110-2
Pump down system Commande par pump downAbpumpschaltung
Automatic pump down system Commande par pump down automatique Automatische Abpumpschaltung
Single pump down system Commande par pump down simpleEinmalige Abpumpschaltung
K 1
L 1
N
F 1 5
P <
O p t i o n
Y 2
K 5
F 1 . . F 1 4
K 5 B 2
K 1
L 1
N
F 1 5
P <
Y 2
K 5
K 1
F 1 . . F 5
F 7 . . F 1 4
K 5
K 5
B 2

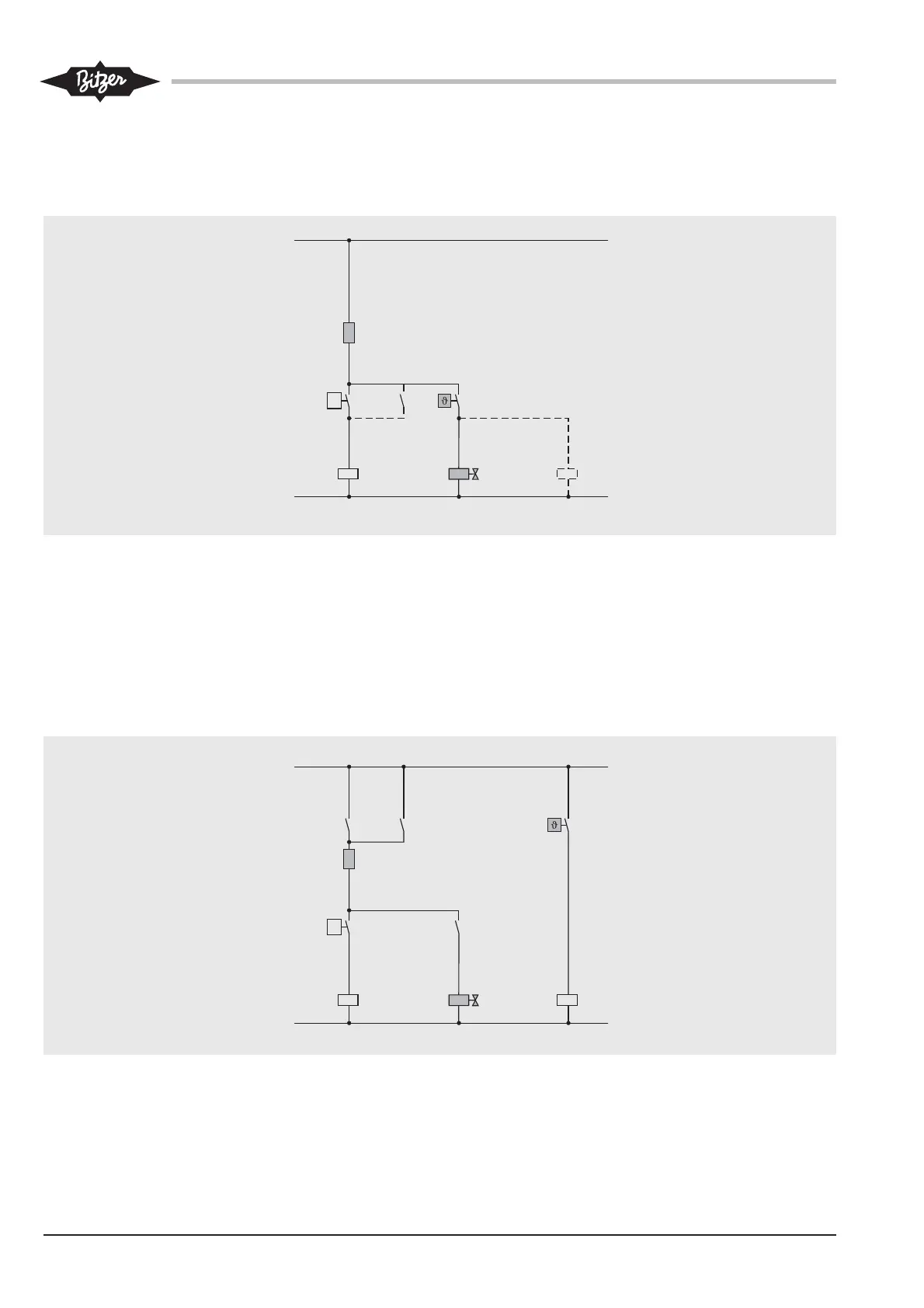

Abb. 28 Automatische Abpumpschaltung,
vereinfachte schematische
Darstellung
Legende siehe Seiten 58 und 59.
Sonstiger Aufbau der Steuerungs-
sequenz siehe Prinzipschaltbilder
Seiten 60 bis 63.
Fig. 28 Automatic pump down system,
simpified scheme.
For legend refer to pages 58
and 59.
Other setup of the control
sequence see schematic wiring
diagrams on pages 60 to 63.
Fig. 28 Commande par pump down auto-
matique, représentation schématique
simplifiée.
Légende voir pages 58 et 59.
Structure de la séquence de comman-
de, voir schémas de principe aux
pages de 60 à 63.
Abb. 29 Einmalige Abpumpschaltung,
vereinfachte schematische
Darstellung.
Legende siehe Seiten 58 und 59.
Sonstiger Aufbau der Steuerungs-
sequenz siehe Prinzipschaltbilder
Seiten 60 bis 63.
Fig. 29 Single pump down system,
simplified scheme.
For legend refer to pages 58
and 59.
Other setup of the control
sequence see schematic wiring
diagrams on pages 60 to 63.
Fig. 29 Commande par pump down simple,
représentation schématique simplifiée.
Légende voir pages 58 et 59.
Structure de la séquence de comman-
de, voir schémas de principe aux
pages de 60 à 63.
