Bitzer HS.85 - Page 97

97SH-110-2
12.4 Accessories for oil circuit
Technical data
 Number of oil heaters see table
page 92
 Oil heater of OA25012
 with resistive load
 enclosure class can be increased
by sealing with silicone

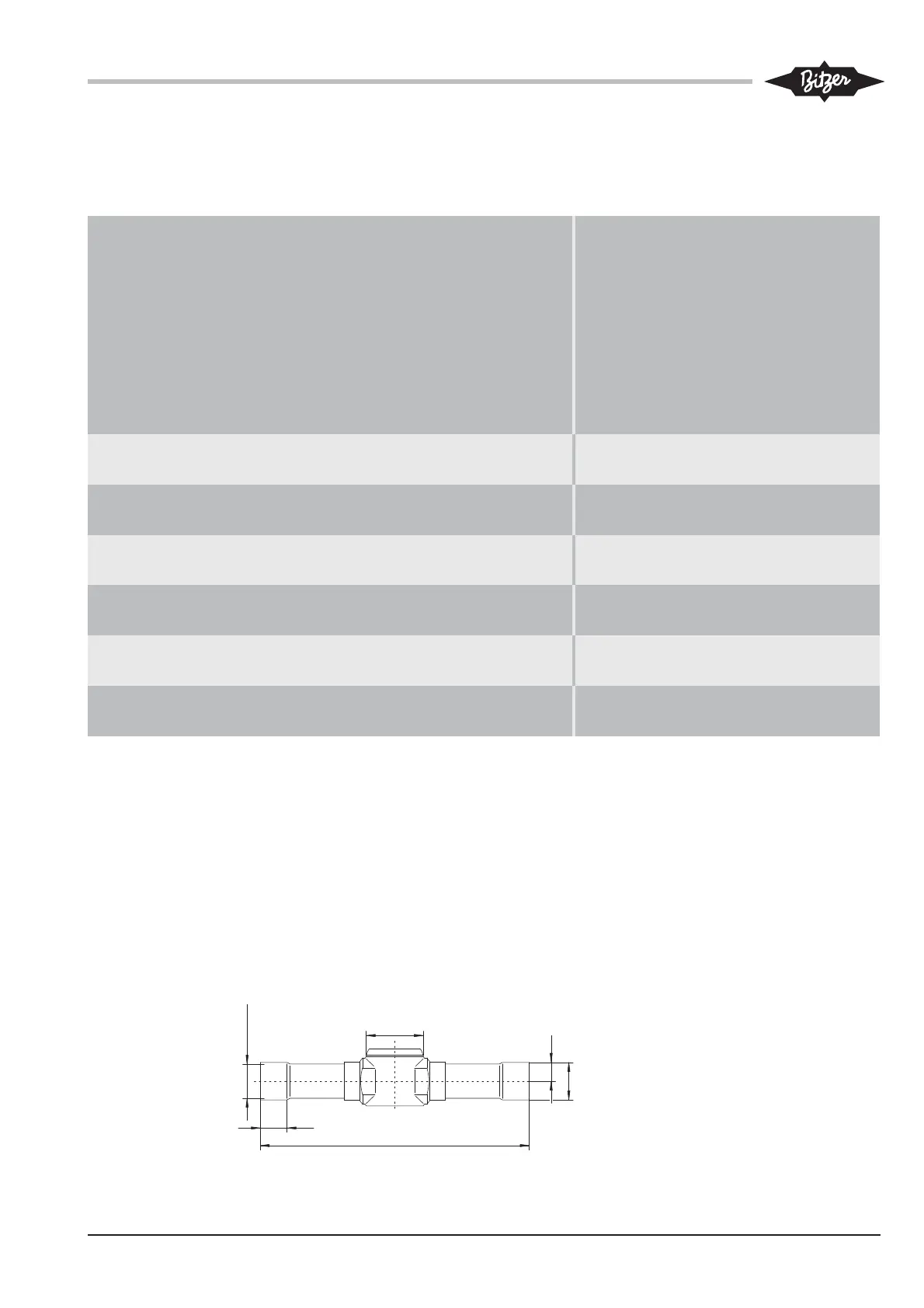

Dimensional drawing
Accessory for oil line
12.4 Accessoires pour circuit d'huile
Caractéristiques techniques
 Nombre des chauffages d'huile voir
tableau page 92
 Chauffage d'huile OA25012
 pour charge ohmique
 la classe de protection peut être augmen-
tée en rendant étanche avec du silicone
Croquis coté
Accessoire pour conduite d'huile
12.4 Zubehör für Ölkreislauf
Technische Daten
 Anzahl der Ölheizungen siehe Tabelle
Seite 92
 Ölheizung von OA25012
 bei ohm'scher Belastung
 durch Abdichtung mit Silikon kann die
Schutzart erhöht werden
Maßzeichnung
Zubehör für Ölleitung
Ölschauglas
Oil sight glass
Voyant d'huile
Ölleitung / Oil line / Ölabscheider / Oil separator /
Conduite d'huile Séparateur d'huile
maximal zulässiger Druck
maximum allowable pressure bar 35 28 28 28
Pression maximale admissible
maximal zulässige Temperatur
maximum allowable temperature °C 80 – 115 120
Température admissible maximale
Leistungsaufnahme bei 230 V
Power input at 230 V W (VA) – 140 / 200

––
Puissance absorbée à 230 V
maximale Kontaktbelastung bei 230 V
maximum contact load at 230 V A (VA) – – 16

2 (100)
Charge de contact maximale à 230 V
Schutzart
Enclosure class – IP65 IP40

IP65
Classe de protection
Gewicht
Weight kg 0,3 0,2 / 0,3

0,2 1,1
Poids
Ölschauglas Oil sight glass Voyant d'huile Ölheizung Oil heater

Chauffage d'huile Ölthermostat Oil thermostat Thermostat d'huile Ölniveauwächter Oil level switch Contrôleur niveau d'huile
Ø 2 2 ( 7 / 8 ' ' )
1 7 3
1 7
Ø 3 7
3 7
2 1
