FRANÇAIS
21
CONSERVER CES CONSIGNES POUR
UTILISATION ULTÉRIEURE
DESCRIPTION (FIG. A)
AVERTISSEMENT:
ne jamais modifier l’outil électrique ni aucun de ses
composants, car il y a risques de dommages corporels
oumatériels.
Reportez-vous en figureA au début de ce manuel pour
obtenir la liste complète descomposants.
USAGE PRÉVU
Ce taille-bordure a été conçu pour des applications de taille
résidentielle. Ne pas l'utiliser en milieu ambiant humide ou
en présence de liquides ou de gaz inflammables.
NE PAS les utiliser en milieu ambiant humide ou en
présence de liquides ou de gazinflammables.
Ce taille-bordure est un appareil résidentiel. Ne pas le laisser
à la portée des enfants. Une supervision est nécessaire
auprès de tout utilisateur non expérimenté.
ASSEMBLAGE ET AJUSTEMENTS
AVERTISSEMENT:
pour réduire le risque de blessures graves,
éteindre l’outil et retirer le débrancher le bloc-
piles avant d’effectuer tout réglage et d’enlever
ou d’installer tout accessoire. Un démarrage
accidentel peut provoquer desblessures.
Outils requis pour l'assemblage
• Tournevis cruciforme (non fourni)
• Clé hexagonale (fournie)
Pose du pare-main
AVERTISSEMENT: Ne
jamais faire fonctionner l’appareil sans avoir le pare-
main solidement fixé.
1. Retirer la vis du pare-main.
2. Mettre le taille-bordure à l’envers de manière à voir le
couvercle de la bobine
16
.
3. Mettre le pare-main
13
à l’envers et le glisser sur le
boîtier du moteur
11
. S’assurer que les pattes
17
du
dispositif de protection engagent les nervures
18
du
boîtier du moteur comme dans l’illustration.
4. Continuer de glisser le pare-main jusqu’à ce qu’il «
s’enclenche » en position. La patte de verrouillage
19
doit encliqueté dans la fente de logement
20
(figure C).

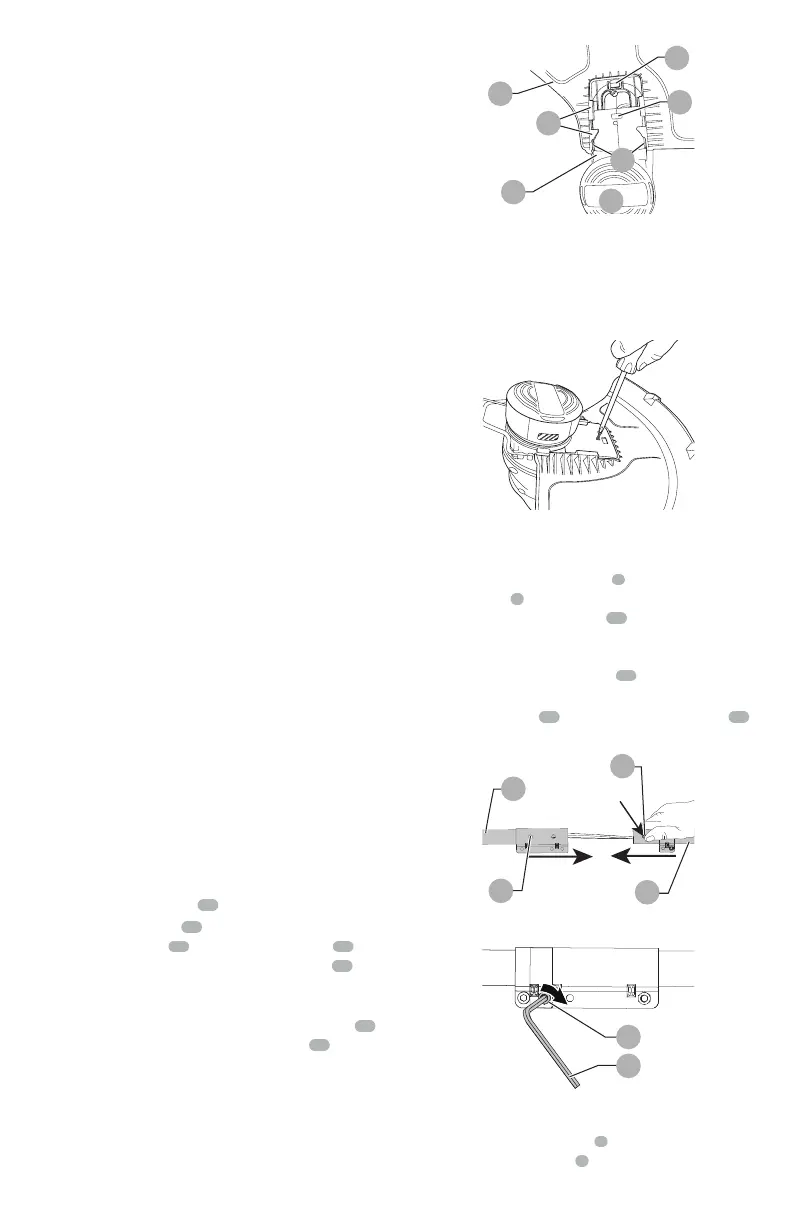

Figure C
16
11
13
17
18
19
20
5. À l’aide d’un tournevis cruciforme, insérer la vis du
pare-main comme l’illustre la figure D pour terminer
l’assemblage du pare-main.
6. Une fois le pare-main installé, retirer l’enveloppe de la
lame, pour la coupe du fil, située sur le bord du pare-
main.
Figure D
Assemblage de la Perche
1. Pour assembler la perche, alignez la partie supérieure
de la perche du taille-bordure
7
sur la partie inférieure
de la perche
8
, comme illustré en figureE. Appuyez
sur le bouton de verrouillage
21
et insérez la partie
supérieure de la perche dans la partie inférieure.
Assurez-vous que le bouton de verrouillage s’encastre
dans l’encoche de verrouillage
22
.
2. Arrimez les deux parties de la perche en resserrant le
boulon du milieu
23
à l’aide de la clé hexagonale
24
fournie avec l’outil, comme illustré en figureF.
Figure E
21
7
22
8
Figure F
23
24
Installation de la poignée auxiliaire
1. Placez la poignée auxiliaire
6
sur le dessus de la partie
supérieure de la perche
7
du taille-bordure, comme
illustré en figure G.
