ESPAÑOL
35
COMPONENTES (FIG. A)
ADVERTENCIA: Nunca
modifique la herramienta eléctrica, ni tampoco
ninguna de sus piezas. Podría producir lesiones
corporales odaños.
Consulte la Figura A al principio de este manual para
obtener una lista completa de loscomponentes.
USO DEBIDO
Esta podadora está diseñada para aplicaciones de corte
residenciales. No debe usarse en condiciones húmedas ni
en presencia de líquidos o gases inflamables.
Esta podadora es una herramienta eléctrica residencial. No
permita que los niños toquen la herramienta. Si el operador
no tiene experiencia utilizando este aparato, deberá ser
supervisado.
MONTAJE Y AJUSTES
ADVERTENCIA: Para
reducir el riesgo de lesiones personales graves,
apague la herramienta y retire el paquete de
baterías antes de realizar ajustes o de retirar/
instalar dispositivos o accesorios. Un arranque
accidental podría causarlesiones.
Herramientas necesarias para el
ensamblaje
• Destornillador Phillips (no suministrado)
• Llave hexagonal (suministrada)
Instalación del protector
ADVERTENCIA: NUNCA
OPERE LA HERRAMIENTA SIN EL PROTECTOR
ADECUADAMENTE INSTALADO. El protector
siempre debe estar correctamente instalado en
la herramienta para proteger al usuario.
1. Quite el tornillo del protector.
2. Coloque la podadora boca abajo de manera que vea la
tapa del carrete
16
.
3. Coloque el protector
13
boca abajo y deslícelo en la
cubierta del motor
11
. Asegúrese de que las lengüetas
17
del protector estén sujetas a las varillas
18
de la
cubierta del motor como se muestra.
4. Continúe deslizando el protector hasta que lo oiga
encajar en su lugar. La lengüeta de bloqueo
19
debe
encajado en la ranura de la caja
20
(figure C).

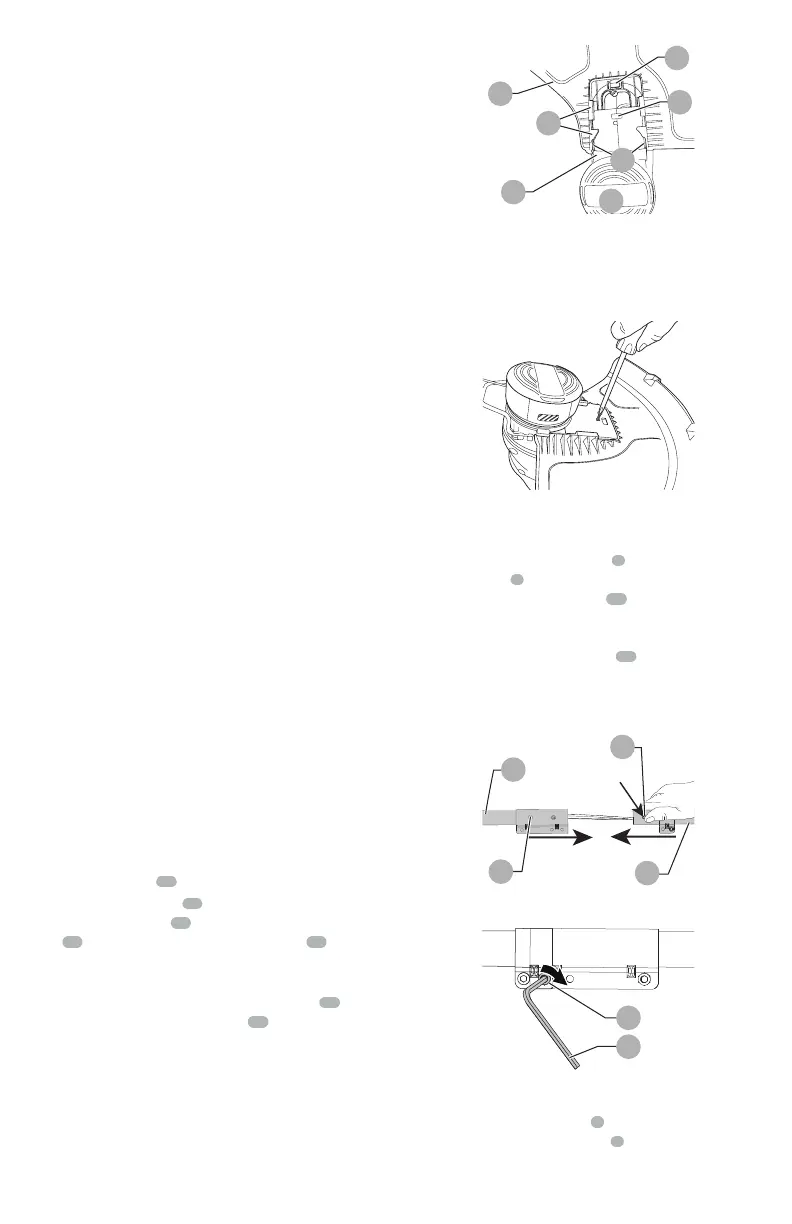

Figure C
16
11
13
17
18
19
20
5. Con un destornillador Phillips, inserte el destornillador
del protector, como se muestra en la figura D para
completar el ensamblaje del protector.
6. Una vez instalado el protector, retire la cubierta de la hoja
de corte de la cuerda ubicada en el extremo del protector.
Figure D
Assemblage de la Perche
1. Pour assembler la perche, alignez la partie supérieure
de la perche du taille-bordure
7
sur la partie inférieure
de la perche
8
, comme illustré en figureE. Appuyez
sur le bouton de verrouillage
21
et insérez la partie
supérieure de la perche dans la partie inférieure.
Assurez-vous que le bouton de verrouillage s’encastre
dans l’encoche de verrouillage
22
.
2. Arrimez les deux parties de la perche en resserrant le
boulon du milieu (Q) à l’aide de la clé hexagonale (R)
fournie avec l’outil, comme illustré en figure4.
Figure E
21
7
22
8
Figure F
23
24
Montaje del mango auxiliar
1. Coloque el mango auxiliar
6
en la parte de arriba de la
barra superior de la podadora
7
como se muestra en
la Figura E.
