FOURS A CONVECTION 16 D’INSTALLATION
BRANCHEMENT D’UTILITE
RACCORDEMENT ELECTRIQUE - MARK V XCEL
Les diagrammes de cablage se trouvent dans le coffret de commande et a l’arriere du four.
Le moteur electrique, les voyants lumineux et les interrupteurs connexes sont raccordes au four comme suit:
1. Retirer la garniture inferieure et les couvercles du panneau de commande, puis glisser le panneau vers l’avant.
2. Raccorder le conduit d’alimentation a la gaine de ls situee dans le coin gauche inferieur, derriere le four.
3. Acheminer les ls d’alimentation a travers la gaine jusqu’au devant du four.
4. Raccorder les ls d’alimentation a la partie superieure du contacteur droit a l’interieur du compartiment de commande
situe dans le coin droit inferieur du four.
5. Reinstaller le garniture inferieure et les couvercles du panneau de commande.
REMARQUE: An de prevenir les dommages, les elements chauffants sont hors tension lorsque le ventilateur soufant
ne fonctionne pas.
LA SOCIETE BLODGETT NE SAURAIT ETRE TENUE POUR RESPONSABLE DES PERTES OU DOMMAGES SUBI PAR
SUITE DE L’INSTALLATION INCORRECTE DE FOURS.

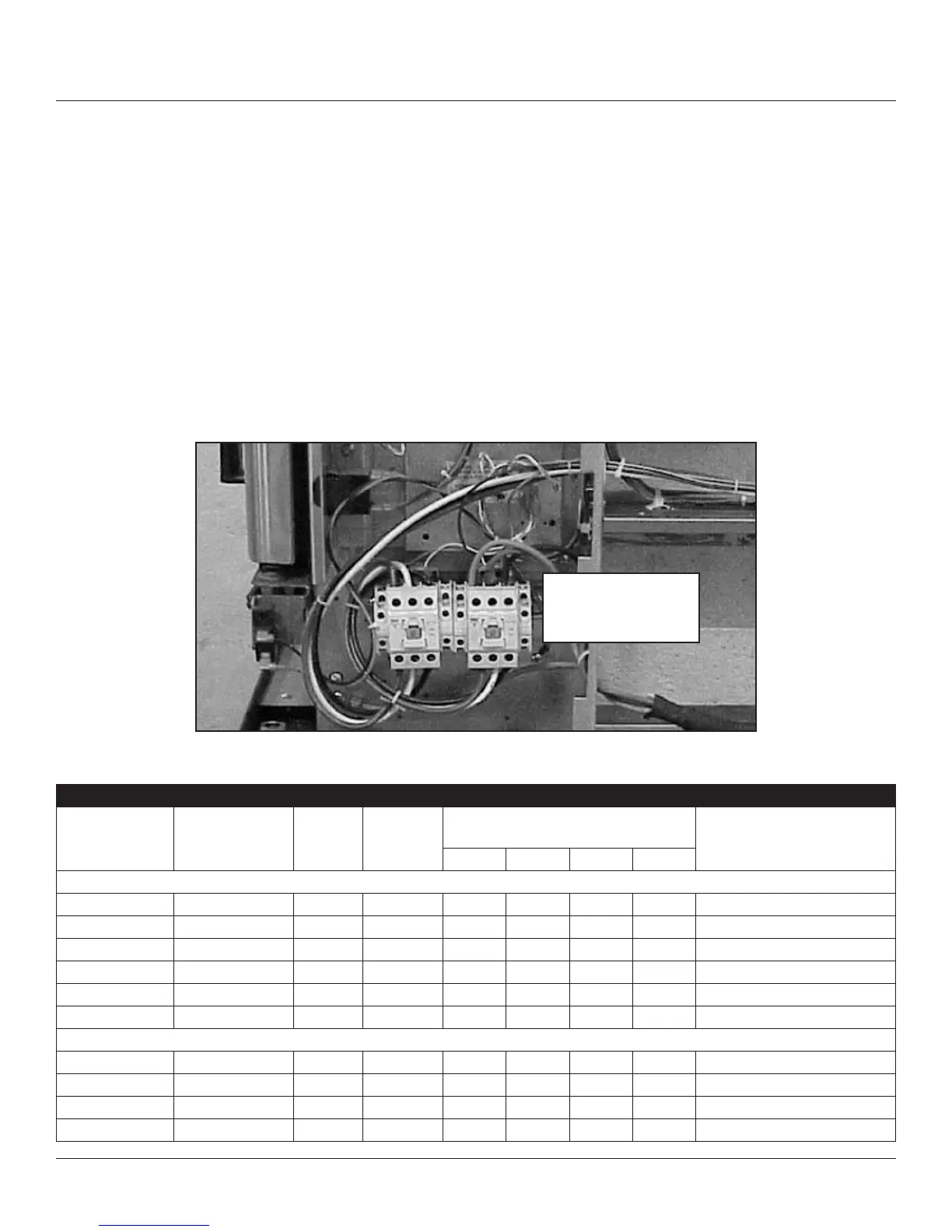

Installer la prise
d’alimentation d’entree
sur ce contacteur
Figure 12
SPÉCIFICATIONS ÉLECTRIQUES (PAR SECTION DE FOUR) - MKV1XL/AA
TENSION
FRÉQUENCE
KW
PHASE
CHARGE MAXIMALE
(AMPÈRES)
MOTEUR
L1 L2 L3 N
Installation É-U et Canada
208 60 11.0 1 53 — 53 — 6 AWG
208 60 11.0 3 33 28 33 — 8 AWG
220-240 60 11.0 1 50 — 50 — 6 AWG
220-240 60 11.0 3 28 23 28 — 8 AWG
440 60 11.0 3 16 13 16 — 12 AWG
480 60 11.0 3 15 12 15 — 12 AWG
Installation à l’export
220-240 50 11.0 1 50 — 50 — Calibre suivant code local
240/415 50 11.0 3 19 14 14 5 Calibre suivant code local
220/380 50 11.0 3 17 15 15 4 Calibre suivant code local
230/400 50 11.0 3 19 14 14 5 Calibre suivant code local
