Installation
45
Ventilation
EN PRISE DIRECTE
Quand l’installation d’ une hotte aspirante mécani-
que est impossible ou peu pratique à réaliser, on
peut ventiler le four au moyen d’une installation en
prise directe.
AVERTISSEMENT!!
Quand on utiliseun système à prise d irec -
te il faut absolument suivre le schéma.
Une installation de ventilation à prise di-
recte qui est défectueuse donnera des ré-
sultats de cuisson peu satisfaisants et
causera des dégâts prématurés a ux élé-
ments brûleurs.
La cheminée doit être de classe B ou mieux avec
un diamètre de 15 cm (6”). La hauteur de la chemi-
néedoitdépasserde2à2,5m(6---8’)lehautdu
toit du bâtiment ou autre structure proche. Ne ja-
mais diriger la ventilation du four dans une hotte.
La cheminée doit être chapeautée avec une coiffe
de type homologué UL, pour isoler la cheminée
des intempéries extérieurs.
Dans ce cas îl est important de fournir assez d’air
secondaire car l’installation à pris directe ne peut
pasrenouvelerl’airabsorbéetventiléparlefour.
Le volume total d’air neuf et d’évacuation à consi-
dérer lors de la détermination de la capacité de
hotte nécessaire est d’environ 30 CFM (. 85 m
3
)
pour chaque section de four. Pour augmenter la
circulation d’air dans la pièce, un expert en ventila-
tion doit être consulté.
Installation de la hotte de tirage
Les four commandés pour la ventilation directe
sont fournis avec une hotte de tirage. Installer la
hotte de tirage comme suit :
1. Placer la hotte de tirage au---dessus du
connecteur de cheminée. Voir Figure 9.
2. L’assujettir des deux côtés avec les vis à tôle
fournies.

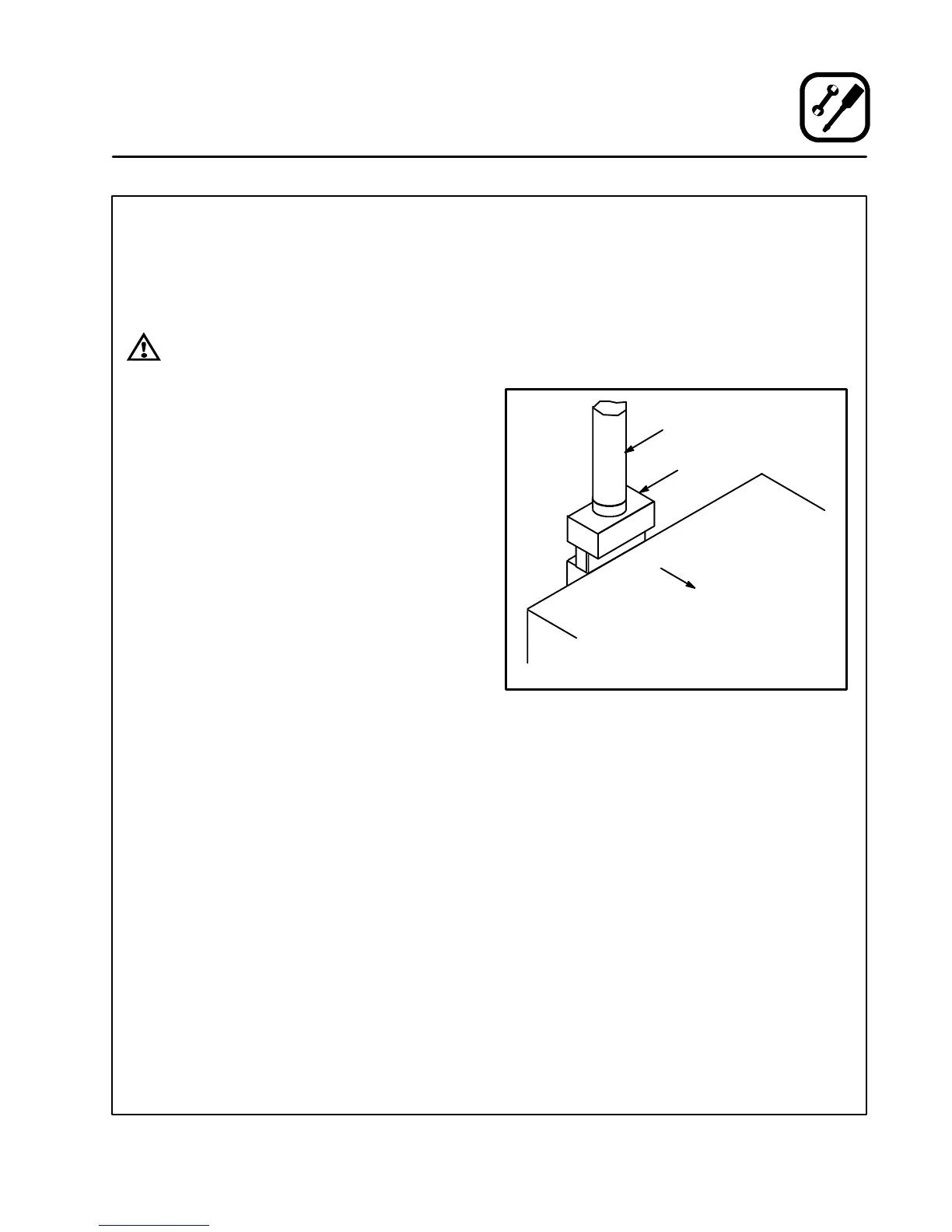

Avant du
four
Hotte de tirage
Cheminée
Figure 9
