50
N62 Engine
Oil Pressure Control
OOiill pprreessssuurree ccoonnttrrooll vvaallvvee iinn iinniittiiaall
ppoossiittiioonn,, wwiitthhoouutt pprreessssuurree..
SSttaaggee ttwwoo ddeeaaccttiivvaatteedd == OOiill pprreessssuurree
aabboovvee 22 bbaarr,, pprreessssuurree ccoonnttrrooll vvaallvvee
ooppeennss cchhaannnneell ffoorr ssttaaggee ttwwoo ttoo ooiill
ssuummpp..
SSttaaggee ttwwoo == BBootthh ppuummpp ssuuppppllyy cciirrccuuiittss
aaccttiivvaatteedd wwiitthh ooiill pprreessssuurree lleessss tthhaann 22 bbaarr..
MMaaiinn pprreessssuurree ccoonnttrrooll == OOiill pprreessssuurree
aabboovvee 66 bbaarr,, pprreessssuurree ccoonnttrrooll vvaallvvee ooppeennss
cchhaannnneell ffoorr ssttaaggee oonnee ((sslliigghhttllyy)) ttoo ooiill ssuummpp
rreelliieevviinngg eexxcceessssiivvee pprreessssuurree..

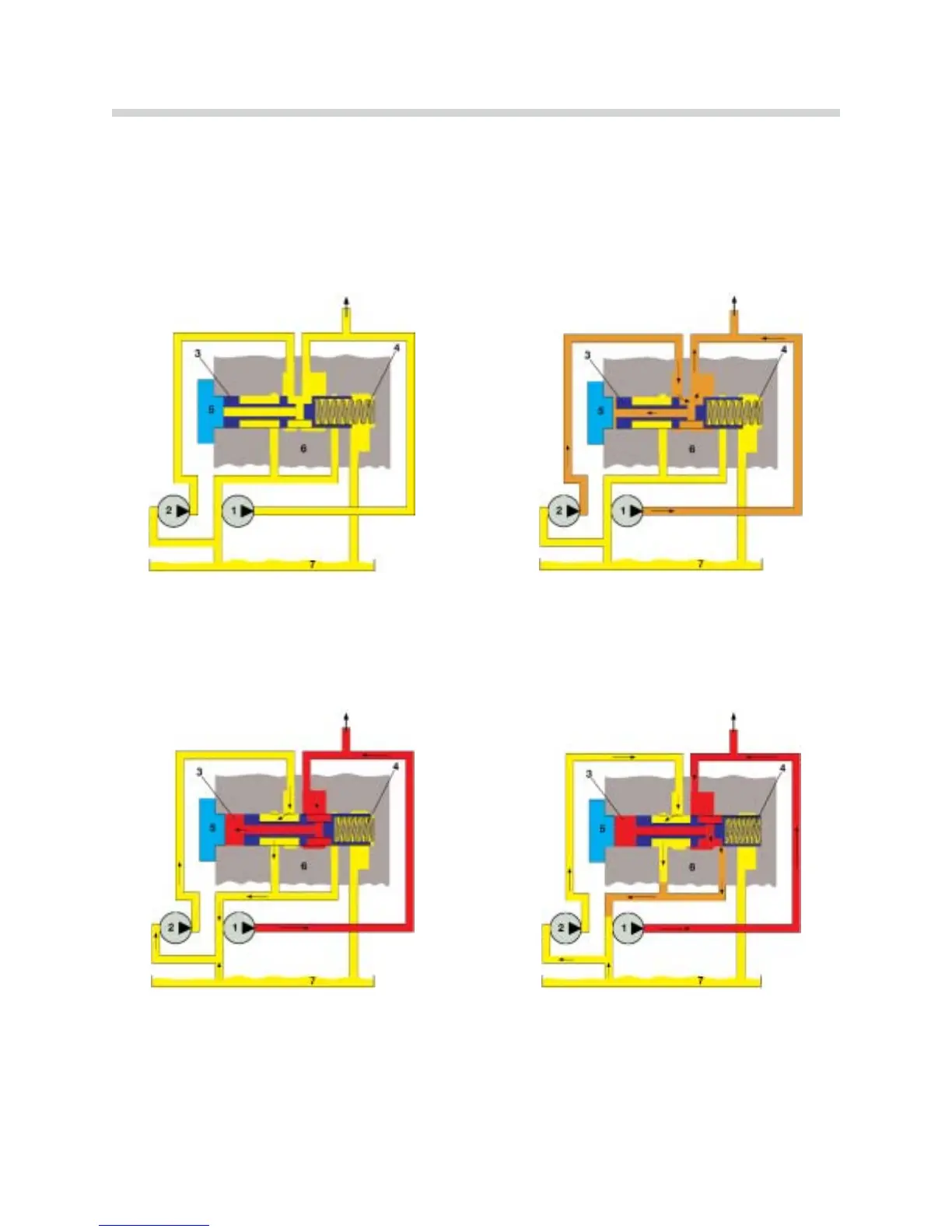

Oil Pressure Control
1. Oil Pump Stage 1 5. Sealing Plug
2. Oil Pump Stage 2 6. Oil Pump Housing
3. Pressure Control Valve Piston 7. Oil Sump
4. Pressure Control Valve Spring
