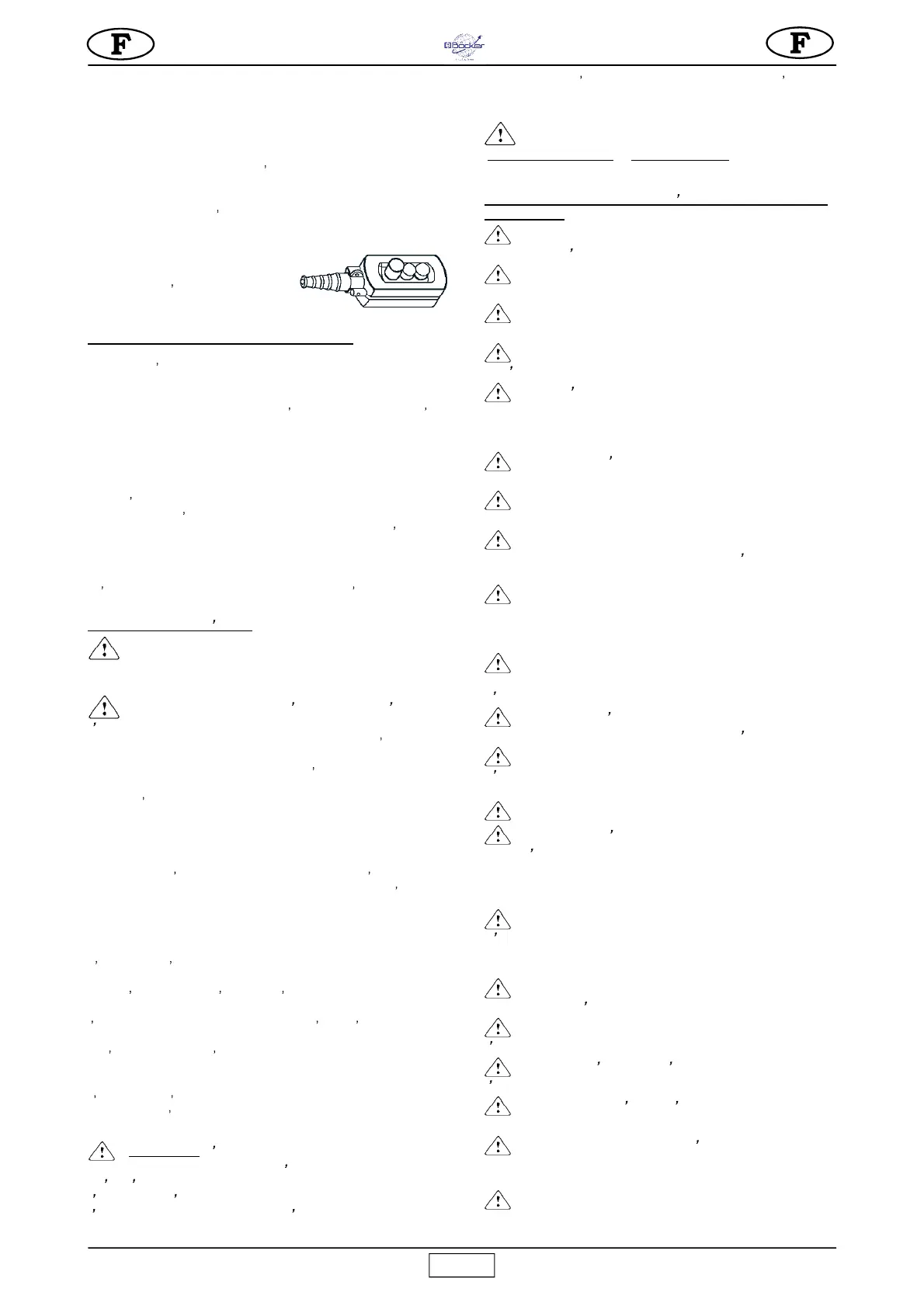

7)
Dans le cas de montage sur support à chevalet, fixez le bras
télescopique (rep. 6) sur le chariot au moyen des orifices de
fixation prévus (réf. fig. 12) en utilisant les boulons et les écrous
de sûreté.
Suivez ensuite les instructions fournies avec le chevalet.
7)
Reliez la boîte à boutons à commande directe (avec fil de 1,5 m à 5
m) grâce au connecteur sur le boîtier électrique (5) et accrocher le
mousqueton du câble en acier à l
anneau spécial se trouvant sur le
tableau électrique pour éviter la traction sur le câble électrique.
Pour la commande à basse tension (24 V), fixez le boîtier électrique
sur le châssis (7) avec l
étrier et introduisez le connecteur dans le
boîtier (5).
Tous les dispositifs de commande sont
dotés de boîte à 3 boutons (fig. 3) :
noir = descente, blanc = montée
rouge = arrêt d
urgence.
8) Dégagez le crochet.
4. BRANCHEMENT AU RÉSEAU ÉLECTRIQUE
- Vérifiez que la tension est conforme aux données mentionnées sur
la plaquette d
identification de la machine.
- Vérifiez également que la tension de ligne est comprise entre 210 V
et 235 V, élévateur en marche.
- Assurez-vous que la ligne électrique d
alimentation est équipée d un
dispositif de protection contre les surtensions ou de type différentiel,
que le conducteur de raccordement à la terre présente une section
appropriée. Le dimensionnement des conducteurs doit prendre en
considération les courants de service et la longueur de la ligne, pour
éviter des chutes de tension excessives (réf. tableau 1)
Évitez d
utiliser des rallonges enroulées en spire sur des tambours.
- Le conducteur d
alimentation doit être de type approprié pour les
mouvements fréquents et avoir un revêtement résistant à l
abrasion
(par ex : H07RN F).
- Reliez la fiche de la machine à une prise CEE 16 A, degré de protection
IP 67, en vissant la bague de retenue mécanique.
- L
élévateur est prêt pour la première manoeuvre dessai.
5. INSTRUCTIONS D
ESSAI
- Attention : ces opérations sont réservées à des
techniciens qualifiés qui prendront les mesures
nécessaires pour la sécurité des personnes.
- Attention : effectuez l essai avant d utiliser
l
élévateur pour la première fois.
Avant de commencer le test, vérifiez attentivement que l
élévateur a
été installé correctement.
1) Faites descendre le câble à vide jusqu
au plan de chargement
inférieur en intervenant sur le bouton de descente et vérifiez, au fin de
course, qu
il reste au moins trois spires de câble sur le tambour.
2)
Essai de cycle à vide. En appliquant une petite charge (20 kg),
vérifiez que la machine fonctionne correctement en effectuant une
course complète de montée et de descente.
Essayez les boutons-poussoirs de montée, descente et arrêt de la
boîte à boutons, l
entraînement fin de course supérieur, l actionnement
du frein du moteur électrique et vérifiez si le câble s
enroule
correctement sur le tambour.
3)
Essai de charge
.
Ce test doit être réalisé en appliquant la
charge de capacité maximum prévue. Effectuez la course de
montée et de descente complète pour vérifier les points
d
ancrage de l élévateur ainsi que du dispositif de freinage du
moteur électrique.
Après l
essai, vérifiez l absence d affaissement ou de rupture
sur les structures en répétant éventuellement le contrôle de
l
alignement horizontal du tambour (à l aide d une niveleuse
comme le montre la fig. 1).
4)
Lélévateur est doté d un dispositif de sécurité qui arrête la course
de la machine au point de montée maximum (rep. 9) et en cas de
déroulement complet du câble (rep.17) pour éviter que le câble ne
s
enroule dans l autre sens.
Il est conseillé d
éviter que ce dispositif ne se déclenche en arrêtant la
machine en désactivant le bouton de commande correspondant.
-
ATTENTION!
L intervention du fin de course peut être
due aussi bien à une hauteur d
utilisation non-conforme,
qu
à d autres problèmes qui pourraient compromettre
l
intégrité de l élévateur. Après son intervention, contrôler
l
installation et les composants de l élévateur (câble, tambour,
arbre, etc.).
À la conclusion de l essai, reportez la date, la vérification de l installation
et la signature sur le procès-verbal des contrôles (tableau 2) ainsi que
les observations éventuelles.
- Répétez toutes les opérations de test décrites ci-dessus
(essai de cycle à vide 2
et
essai de charge 3) à chaque nouvelle
installation de la machine.
6. RECOMMANDATIONS POUR L
UTILISATION ET RÈGLES
DE SÉCURITÉ
-
1) Ne pas soulever de charges supérieures à la
capacité de l
élévateur.
-
2) Interdire à quiconque de rester sous une charge
suspendue.
-
3) Ne pas chercher à soulever de charges reliées
au sol (ex. poteaux enterrés, plinthes etc...).
-
4) Vérifier que la charge soit bien reliée au crochet
de l
élévateur et fermer toujours la sécurité (6 fig. 4.1).
-
5) Si l acrochage de la charge nécessite des
accessoires, , ceux-ci doivent être du type certifié et
homologué (courroies, câbles, élingues etc...). Soustraire
le poids de ces accessoires de la capacité max.
-
6) Vérifier qu une partie de la charge ne dépasse
pas pendant le levage.
-
7) Avant de décrocher la charge, vérifier son appui
stable.
-
8) Ne jamais libérer de charge suspendue en
provoquant une chute ou en coupant l
élingue, ce qui
provoquerait une réaction élastique de toute la structure.
-
9) Ne jamais approcher les mains ou une partie du
corps du tambour pendant le fonctionnement, car ils
pourraient se coincer dans le câble en causant de graves
blessures.
-
10) Ne jamais approcher les mains ou une partie
du corps du contrepoids pendant la montée, sous peine
d
écrasement sous le levier de fin de course.
-
11) Eviter d utiliser la machine en conditions
adverses (vent ou orage) car la charge n
est pas guidée.
-
12) La position de commande et les conditions
d
éclairage doivent permettre la visibilité parfaite de la
charge pendant toute la course du travail.
-
13) Vérifier que toutes les protections sont en place.
-
14) Pendant l utilisation contrôler que le câble en
acier s
enroule correctement, spire contre spire, sans
desserrement ou chevauchement, qui causent des
dommages au câble. Le cas échéant dérouler le câble et
enrouler de façon correcte en le maintenant sous tension.
-
15) Vérifier que la course de travail soit libre
d
obstacles sur toute la hauteur et prendre les
précautions nécessaires pour que personne ne se penche
des plans intermédiaires.
-
16) Délimiter la zone de charge inférieure pour
que personne n
y reste pendant le levage.
-
17) Maintenir les enfants à bonne distance de
l
élévateur.
-
18) Quand l élévateur n est pas utilisé, en interdire
l
accès à toute personne étrangère au service.
-
19) Interdiction d utiliser l élévateur pour les tractions
obliques (supérieures à 5° par rapport à la verticale).
-
20) Interdiction de tourner l élévateur sur ses axes
en le tirant par la boîte à boutons: il doit tourner
manuellement par le châssis.
-
21) Ne laissez pas la charge sans surveillance.
Soulevez-la ou abaissez-la et déchargez-la.
Fig. 3
