48
II - Installation mécanique

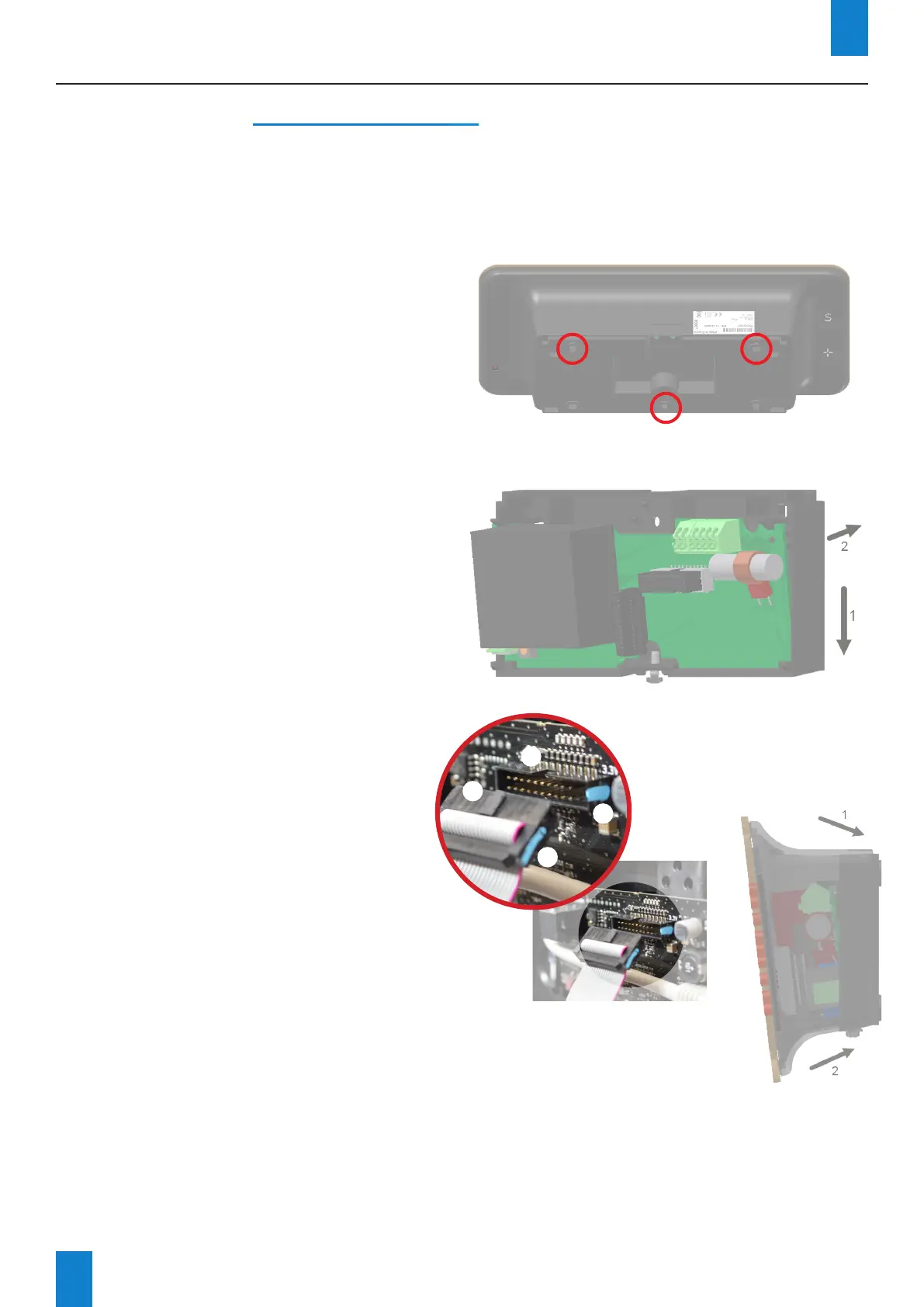

2.1 Montage mural Style 5-5S-7-7D-7E-7S
Les visuels ci-après sont relatifs à une horloge Style 5. Le principe de montage est identique pour
les Style 5S, 7, 7D, 7E et 7S (ainsi que les versions étanches). Reportez vous aux caractéristiques
techniques page 68 afin de visualiser les dimensions des horloges.
1) Fixer le support mural au mur à l’aide des 3 vis Ø 4mm. + chevilles Ø 6mm)
u
v
Face arrière
2) Pour les versions filaires (AFNOR et IMP),
faire passer les câbles d’alimentation et de
synchronisation :
• Par le dessus : découper le boîtier
en partie haute u et faire passer le
câble par l'arrière.
• Directement par l’arrière : espace
dédié v.
3) Fixer le support mural au mur puis clipser
la carte électronique.
Caler le bas de la carte électronique au fond
du support mural puis pousser la partie haute
de la carte au fond du support jusqu’au clic w.
4) Branchements électriques: se reporter
page 52 et 53.
5) Fixer le câble d’alimentation sur la carte
électronique à l’aide d’un collier plastique
(trou de fixation prévu sur la carte
électronique).
6) Fixer la nappe des modules LED (boîtier
horloge) sur la carte électronique x.
ATTENTION : Veiller à respecter le sens
de câblage de la nappe afin de ne pas
détériorer le produit. Un détrompeur (A)
ainsi qu’un marquage (B) sont présents
afin de vous indiquer le sens à respecter.
7) Clipser l’horloge sur son support en
plaçant le haut de l’horloge au fond du
support dans les logements dédiés, puis
rabattre l’horloge jusqu’au déclic.
Verrouiller l’horloge sur le support avec la vis
de fixation en partie basse.
Prendre garde de ne pas coincer les
câbles lors de cette opération.
w
x
w
FR
8) L’horloge pourra ultérieurement être déclipsée de son support, en tirant vers soi la partie basse
de l’horloge, puis en la dégageant par le haut.
Important : concernant l’installation double face sur potence, se reporter à la notice des
supports, réf.: 607847 (livrée avec le support).
Côté droit
vue en transparence
Support mural +
carte électronique
A
A
B
B
