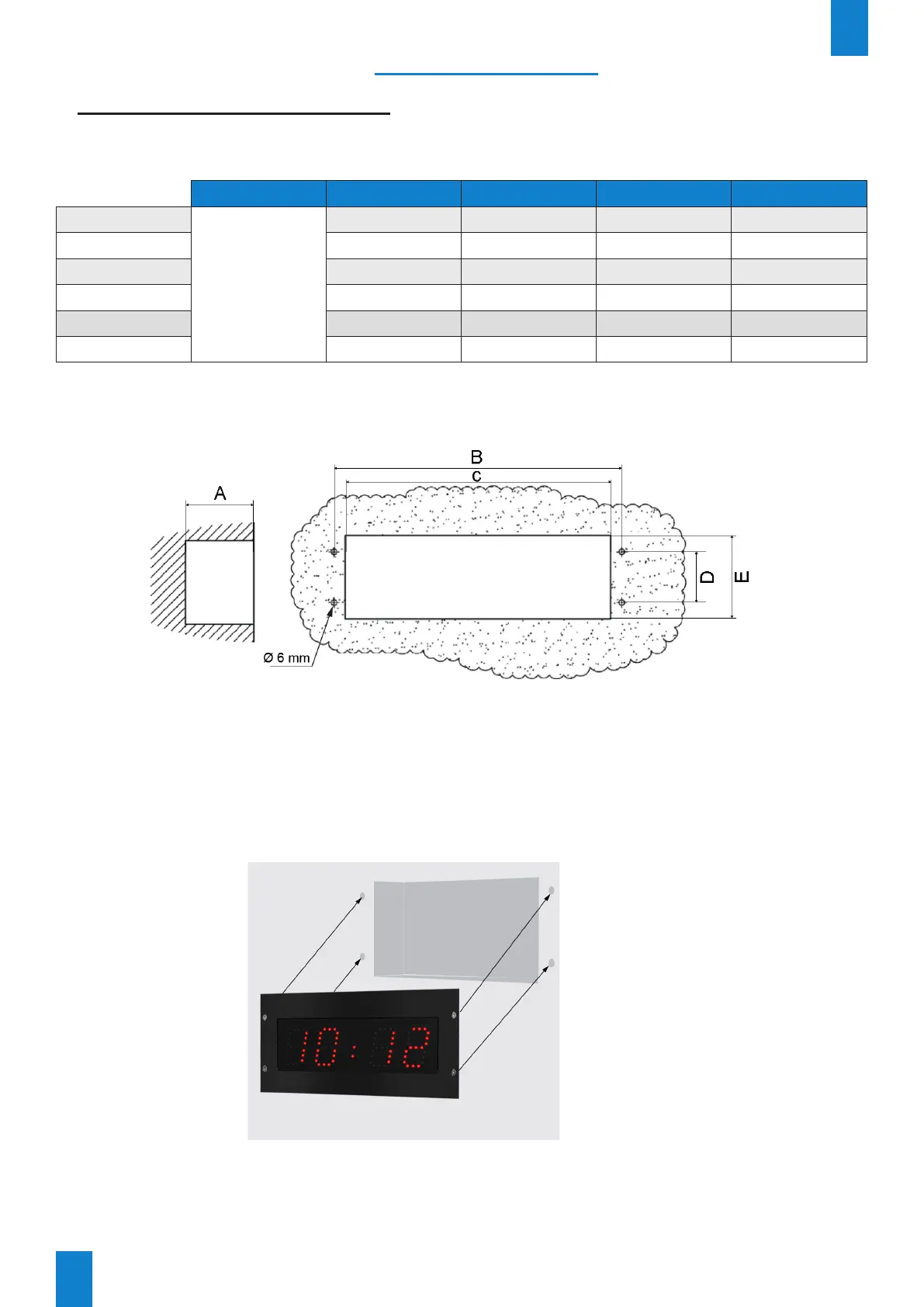

2.3 Montage par encastrement Style 5-5S-7-7D-7S-10
1) Montage sans fond d’encastrement
Selon le modèle de l’horloge, faire un découpe en suivant les dimensions listées dans le
tableau ci-dessous
A B C D E
Style 5
46
275 241 68 107
Style 5S 400 365 68 107
Style 7 325 291 85 117
Style 7S 440 404 85 123
Style 7 Date 365 331 200 308
Style 10 424 406 100 165
Dimensions en mm
a) Présenter l’horloge de manière à marquer l’emplacement des 4 trous de fixation.
b) Percer les 4 trous au diamètre 6 mm pour y insérer les chevilles.
c) Passer les câbles d’alimentation et de synchronisation et connecter les à l’horloge
d) Raccorder l’horloge (se reporter aux pages 52 et 53) et effectuer la mise à l’heure (se reporter
page 56).
e) Fixer l’horloge au mur avec les 4 vis Ø 4 mm
FR
Installation sans fond d’encastrement
