2.4 Montage Style 7-7D-10 étanches IP55

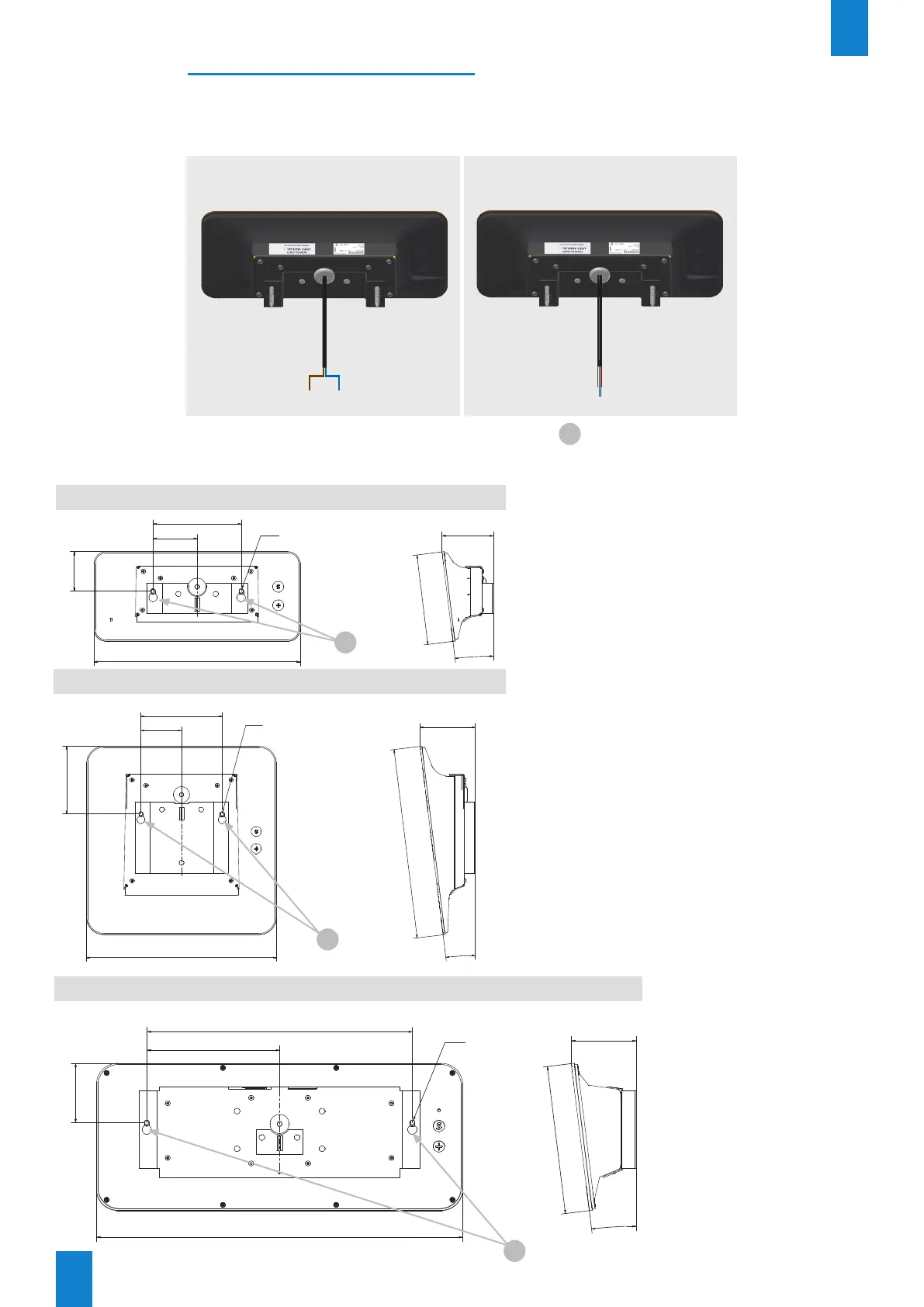

1) L’horloge est livrée câblée et assemblée. Avant son installation murale, réaliser le raccordement
de l’horloge au réseau de distribution horaire dans un environnement sec.
2) Fixer l’horloge au mur à l’aide des 2 vis à tête hexagonale
1
(permettant le serrage entre le
support et le mur) pour cheville Ø6mm :
FR
Synchronisation IMPULSION et AFNOR Synchronisation INDEPENDANTE, DHF et RADIO
(FI+DCF) :
Alimentation : L N
Alimentation : L N
Synchronisation
Brown
Blue Black
Red
Brown Blue
Style 7
Style 10
Style 7 Date
137
61
80
140
7°
320
R3.5
68.5
375
84
517
R3.5
91.5
209
7°
187.5
137
320
320
68.5
R3.5
93
114
7°
1
1
1
