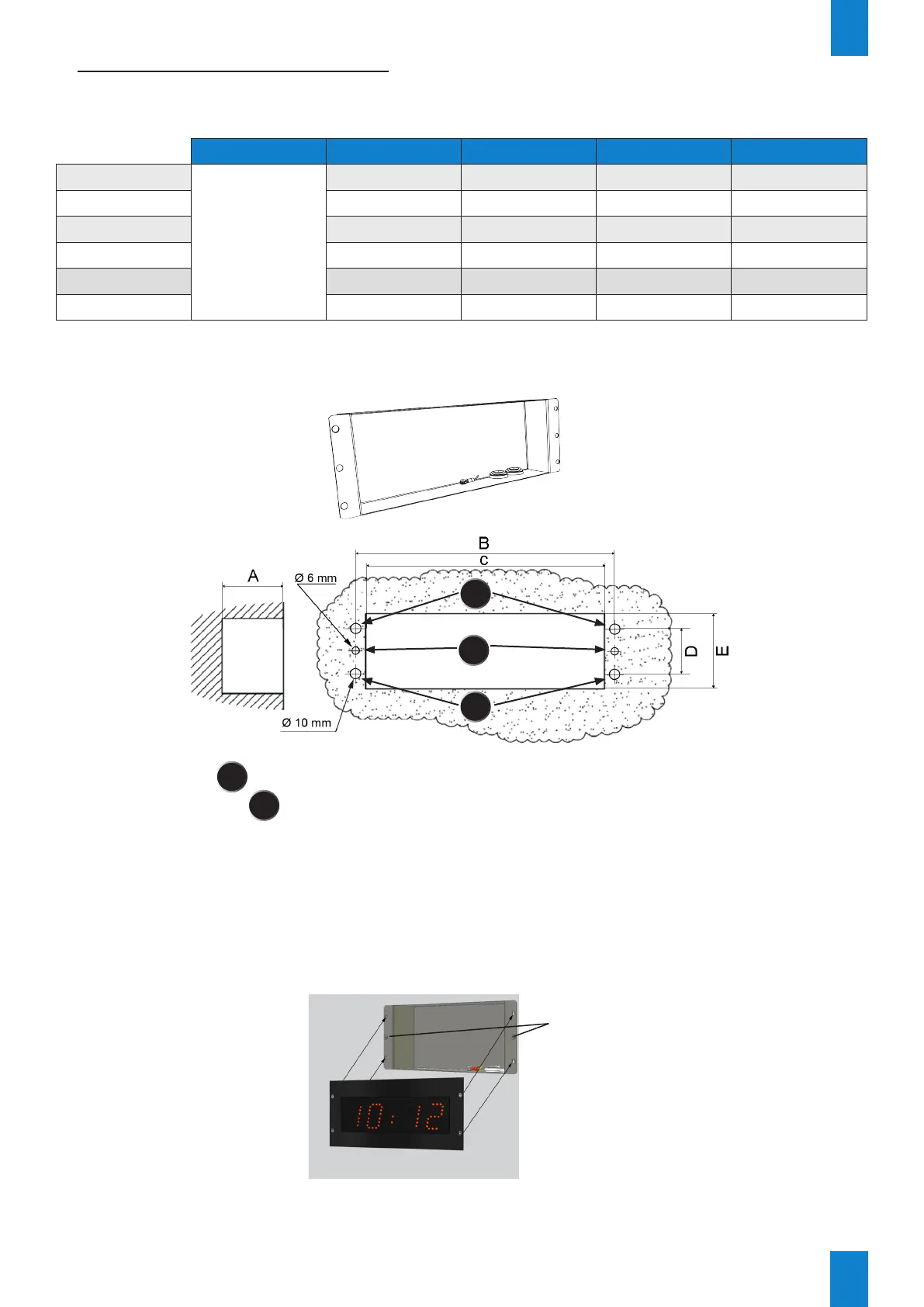

2) Montage avec fond d’encastrement
Selon le modèle de l’horloge, faire un découpe en suivant les dimensions listées dans le
tableau ci-dessous
A B C D E
Style 5
46
275 241 68 107
Style 5S 400 365 68 107
Style 7 325 291 85 117
Style 7S 440 404 85 123
Style 7 Date 365 331 200 308
Style 10 424 406 100 165
Dimensions en mm
a) Présenter le fond d’encastrement de manière à marquer l’emplacement des 6 trous de fixation.
b) Percer 2 trous ( ) au Ø 6mm pour l’insertion des chevilles de fixation du fond d’encastrement.
c) Percer les 4 trous ( ) au diamètre 10 mm pour permettre le passage des 4 rivets de fixation
de l’horloge.
d) Passer les câbles d’alimentation et de synchronisation et les connecter à l’horloge
e) Fixer le fond d’encastrement au mur avec les 2 vis de Ø 4mm.
f) Raccorder l’horloge, règler la luminosité (page 18) et effectuer la mise à l’heure (page 21).
g) Fixer l’horloge au fond d’encastrement avec les 4 vis Ø 4 mm
FR
Installation avec fond d’encastrement
ATTENTION : ne pas encastrer une horloge DHF dans une cloison métallique ou équivalente.
Vis de xation du fond
d’encastrement
X
Y
X
Y
Y
