Ajustes
Desconecte el enchufe de la fuente de
energía antes de realizar cualquier en-
samblaje, ajuste o reparación, para evitar posibles lesiones.
Comprobación del tope de bisel de 45° a la derecha
1. Baje el ensamblaje del cabezal y acople el pasador de fi-
jación del ensamblaje del cabezal.
2. Deslice el ensamblaje del cabezal completamente hacia
atrás y apriete el pomo de fijación de los rieles.
3. Gire la mesa hasta la posición de inglete de 0°.
4. Tire hacia arriba de la palanca de fijación de bisel para des-
bloquear el bisel.
5. Mueva la perilla selectora de intervalo de biseles hasta la
posición de "0°-45° a la derecha" (consulte la página 67).
6. Incline el ensamblaje de la sierra hacia la derecha hasta que
sienta el tope en la posición de 45° a la derecha. Ésta es la
posición donde la sierra está ajustada actualmente para el
corte de bisel a 45° a la derecha.
7. Utilice una escuadra de combinación para comprobar la
hoja en el tope de 45°. Coloque la cabeza de la escuadra de
combinación sobre la mesa y presione su superficie de 45°
contra la hoja. Si la hoja no hace contacto con toda la lon-
gitud de la escuadra (Figura 7), siga el procedimiento de
calibración.
Calibración del tope de bisel de 45° a la derecha
1. Suba la palanca de fijación de bisel para soltar el cierre de
bisel.
2. Incline la sierra hasta la posición de bisel a 45° a la derecha.
3. Posicione la escuadra de combinación con la superficie de
45° contra la hoja. (Figura 7)
4. Introduzca la llave en "L" de 3 mm en el agujero del armazón
de soporte vertical. (Figura 8)
5. Gire la llave en "L" mientras observa la hoja contra la es-
cuadra de combinación hasta que la hoja coincida con la
superficie de 45°.
6. Ajuste el indicador de bisel en la línea de 45° de la escala
de bisel.
ADVERTENCIA
!

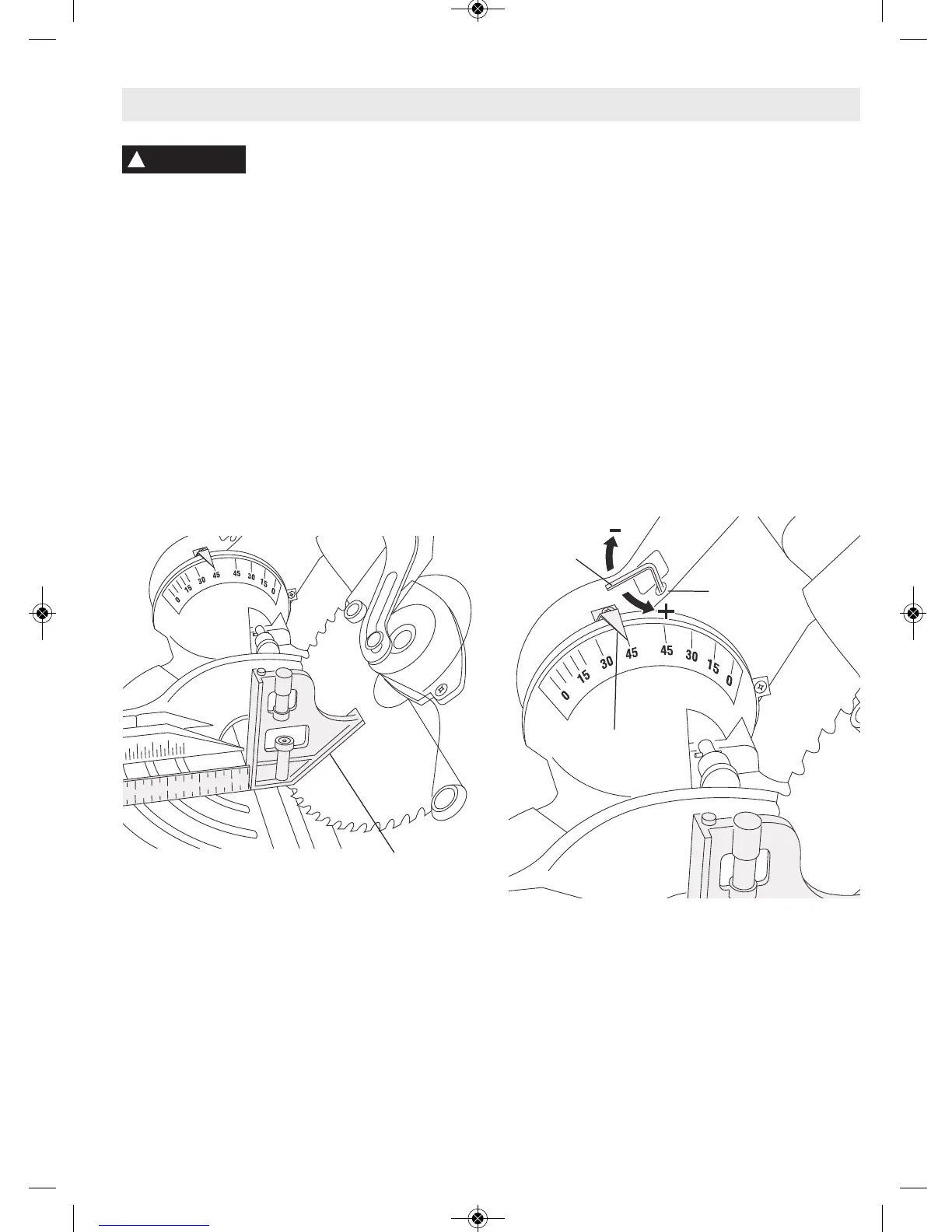

Figure 7. Comprobación del tope de bisel de 45°
a la derecha
Escuadra de
combinación
Figure 8. Calibración del tope de bisel de 45°
a la derecha
Llave hexag-
onal en "L"
de 3 mm
Ajuste del
agujero de
acceso
Bevel
Pointer
-53-
