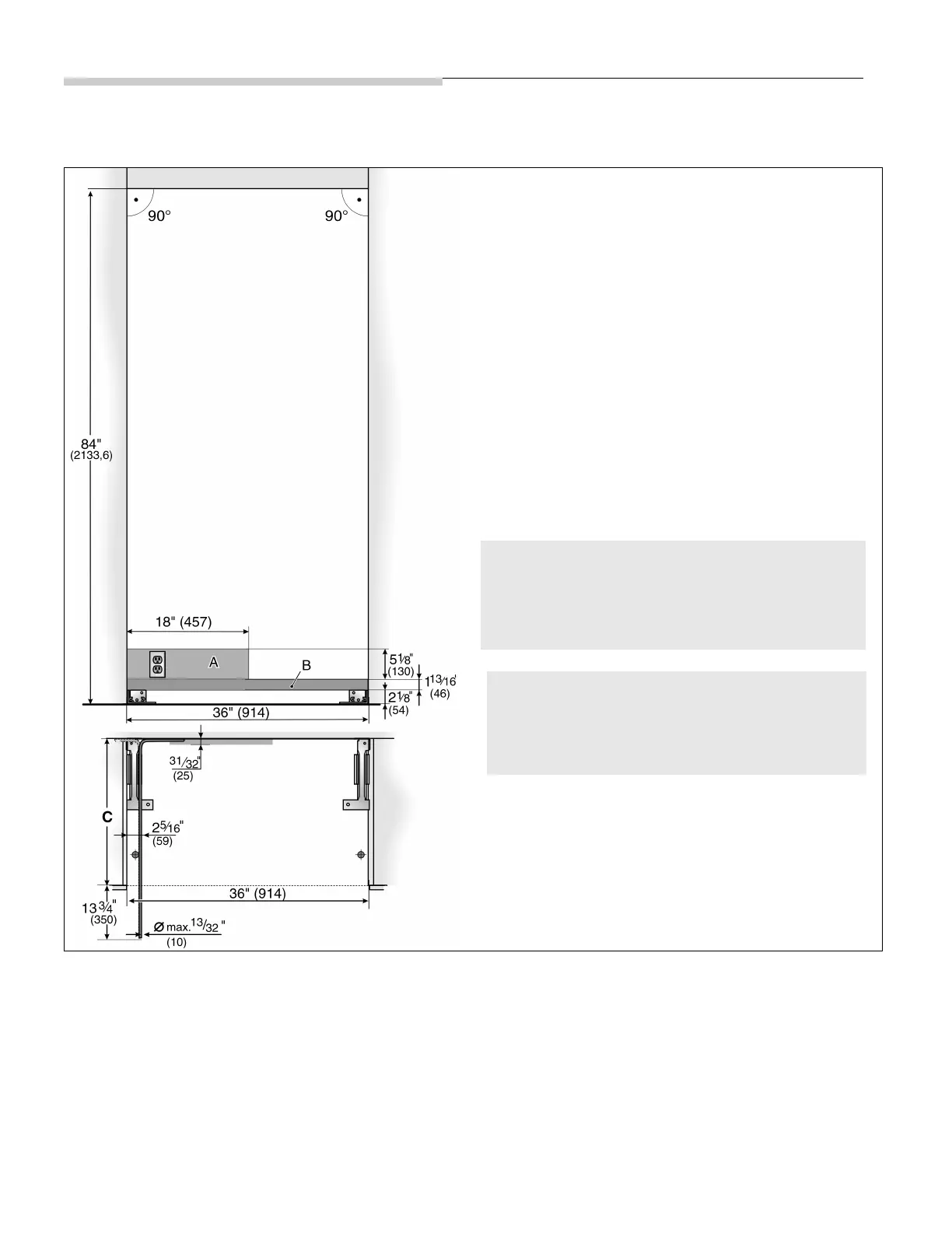

Dimensions d'installation
Installation individuelle
Légende :
A représente la zone où installer le raccordement de l'eau
Nous recommandons de placer la boîte à eau à côté de
la cavité d'installation de façon à pouvoir l'atteindre, lors
d'activités de maintenance, sans devoir désinstaller
l'appareil. Si ce n'est pas possible, placez la boîte à eau
à côté de la prise d'alimentation électrique, à hauteur
des zones A+B.
B représente la zone où installer le raccordement de
l'électricité
C profondeur d'ouverture de la cavité, ceci dépendant de
la configuration de la cuisine.
C = 24" (610 mm) minimum
REMARQUE : La cavité doit être carrée. La paroi latérale de
la cavité doit se trouver dans l'alignement.
IMPORTANT !
Nous suggérons instamment de former la limite supérieure
de la cavité à l'aide d'un matériau dur (épaisseur
3
/
4
").
Assurez-vous que la limite supérieure se trouve entièrement
dans l'alignement, sur une profondeur d'au minimum 4".
IMPORTANT !
Assurez-vous que les parois latérales de la cavité sont
parfaitement alignées ! Si pour certaines raisons vous créez
un placard-cavité séparé, veillez à ce que la zone du retour
de meuble fasse au moins 4" de profondeur.
