3. Popis výrobku
3.1 Použití k určenému účelu
BEA 030 je mobilní testovací přístroj pro zkušební
techniku v servisech vozidel. BEA 030 slouží jako
modul měřicí techniky pro zařízení na měření emisí
BEA60, BEA 070, BEA 550 a BEA 950 (benzínové a
naftové motory).
Komunikace mezi počítačem/laptopem a BEA 030 je
možná buď formou spojení Bluetooth nebo USB spo-
jení.
! Pokud je BEA 030 a dodané příslušenství používá-
no jiným způsobem, než je předepsáno výrobcem
v návodu k použití, může dojít k ovlivnění ochrany
podporované ze strany BEA 030 a dodaným příslu-
šenstvím.
Měřicí funkce:
R Měření otáček
$ pomocí vyšších harmonických vln baterie
$ pomocí TD/TN/EST
$ pomocí BEA 040/BDM 300
R Měření teploty oleje
BEA 030 se napájí buď pomocí síťového zdroje nebo
přes baterii vozidla.
3.2 Předpoklady
BEA 030 je možné obsluhovat pouze pomocí PC/laptopu
a se SystemSoft BEA-PC.
3.2.1 Hardware
R Počítač/laptop s operačním systémem Windows 8
nebo Windows 10
R Jednotka DVD
R CPU (procesor) 2 GHz nebo vyšší
R Pevný disk s volným místem v paměti min. 5 GB
R RAM (operační paměť) 4 GB nebo více
R Dvě volná rozhraní USB pro adaptér Bluetooth-USB
a pro připojovací vedení USB
3.2.2 Software
SystemSoft BEA-PC nainstalován na PC/laptopu.
3.3 Obsah dodávky
i
Obsah dodávky závisí na objednané variantě produk-
tu a objednaném zvláštním příslušenství a může se
lišit od níže uvedeného seznamu.
Označení Objednací číslo
BEA 030 –
Snímač pro měření teploty oleje 1 687 230 068
Kabely k připojení baterie B+/B– 1 684 463 822
Připojovací vedení
pro zásuvku zapalovače cigaret
1 684 463 547
Připojovací vedení TD/TN/EST 1 684 460 196
Síťový zdroj
se síťovým kabelem
1 687 023 817
1 684 461 106
Připojovací kabel USB (3 m) 1 684 465 562
Adaptér Bluetooth-USB –
Kufr 1 685 438 626
Návody k použití –

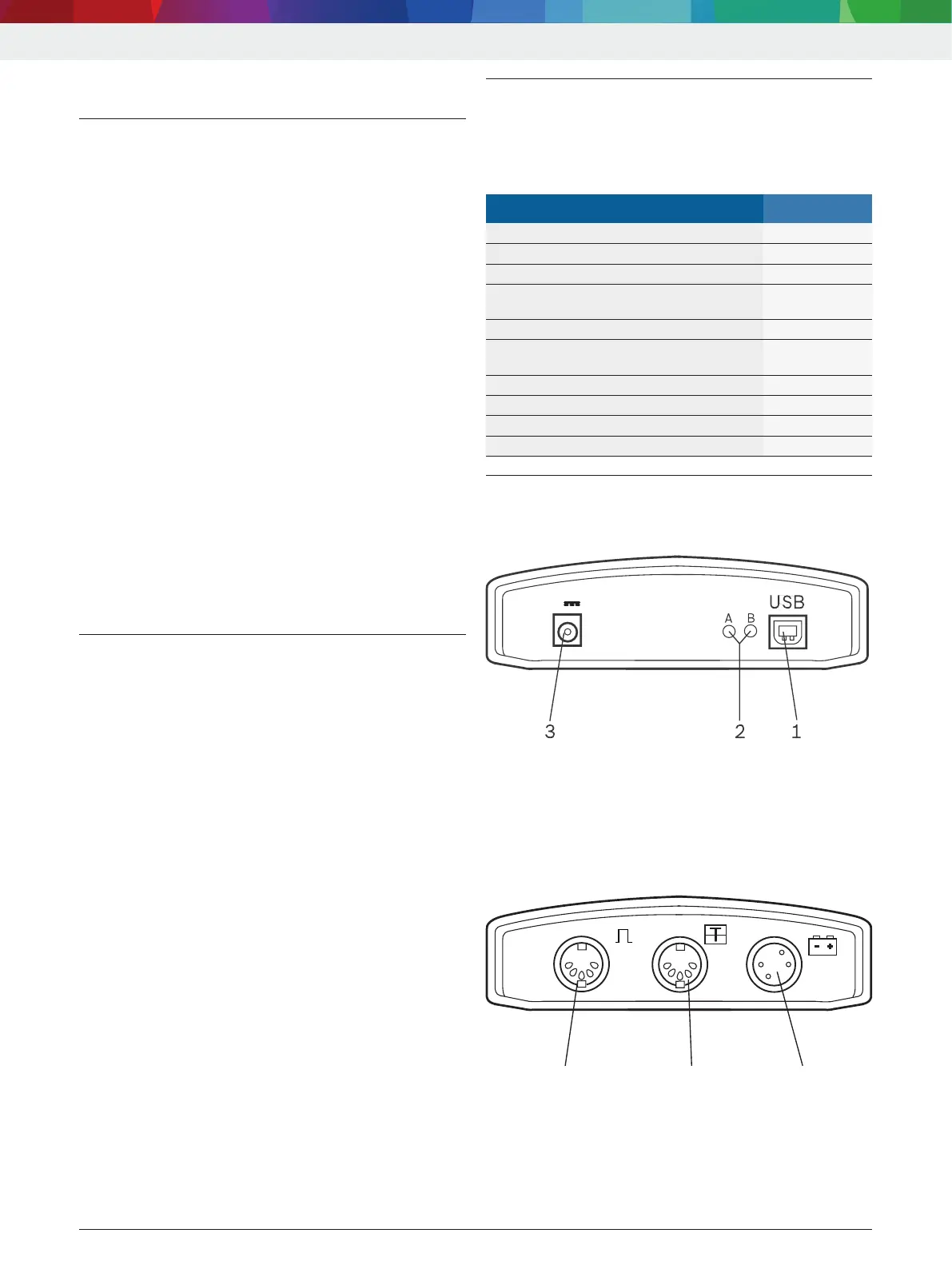

3.4 Popis přístroje
3.4.1 BEA 030 Pohled zepředu
15V
459908_01_We
Obr. 1: BEA 030 Pohled zepředu
1 Přípojka USB
2 LED A a LED B (viz kap. 3.4.3)
3 Přípojka síťového zdroje 15V
3.4.2 BEA 030 Pohled zezadu
459908-02_IN
3
21
Obr. 2: BEA 030 Pohled zezadu
1 Připojení baterie vozidla (měření otáček pomocí vyšších harmo
-
nických vln baterie)
2 Přípojka snímače pro měření teploty oleje
3 Přípojka pro měření otáček (TD/TN/EST nebo BEA 040/BDM300
přes připojovací vedení 1 684 463 810, zvláštní příslušenství)
