Produktbeschreibung | BEA 030 | 7 | de
1 689 989 114 2021-01-28| Robert Bosch GmbH
3. Produktbeschreibung
3.1 Bestimmungsgemäße Verwendung
BEA 030 ist ein mobiles Testgerät für die Prüftechnik
in Kraftfahrzeug-Werkstätten. BEA 030 dient als Mess-
technikmodul für die Abgasmessgeräte BEA 060, BEA
070, BEA 550 und BEA 950 (Benziner und Diesel).
Die Kommunikation zwischen PC/Laptop und BEA 030
kann entweder über eine Bluetooth-Verbindung oder
über eine USB-Verbindung stattfinden.
! Wenn BEA 030 und das mitgelieferte Zubehör
anders als vom Hersteller in der Betriebsanlei-
tung vorgeschrieben betrieben wird, kann der von
BEA 030 und dem mitgelieferten Zubehör unter-
stützte Schutz beeinträchtigt sein.
Messfunktionen:
R Drehzahlmessung
$ über die Batterieoberwelligkeit
$ über TD/TN/EST
$ über BEA 040/BDM 300
R Öltemperaturmessung
BEA 030 wird über ein Netzteil oder über die Fahr-
zeugbatterie mit Spannung versorgt.
3.2 Voraussetzungen
BEA 030 kann nur über PC/Laptop und mit der
SystemSoft BEA-PC bedient werden.
3.2.1 Hardware
R PC/Laptop mit Betriebssystem Windows8 oder
Windows10
R DVD-Laufwerk
R CPU (Prozessor): 2 GHz oder mehr
R Festplatte mit mindestens 5 GB freiem Speicher-
platz
R RAM(Arbeitsspeicher) 4 GB oder mehr
R Zwei freie USB-Schnittstellen für den Bluetooth-
USB-Adapter und für eine USB-Verbindungsleitung
3.2.2 Software
SystemSoft BEA-PC auf PC/Laptop installiert.
3.3 Lieferumfang
i
Der Lieferumfang ist abhängig von der bestellten
Produktvariante und dem bestellten Sonderzube-
hör und kann von der nachfolgenden Auflistung
abweichen.
Bezeichnung Bestellnummer
BEA 030 –
Öltemperatursensor 1 687 230 068
Batterieanschlussleitung B+/B– 1 684 463 822
Anschlussleitung
für Zigarettenanzünderbuchse
1 684 463 547
Anschlussleitung TD/TN/EST 1 684 460 196
Netzteil
mit Netzanschlussleitung
1 687 023 817
1 684 461 106
USB-Verbindungsleitung (3 m) 1 684 465 562
Bluetooth-USB-Adapter –
Koffer 1 685 438 626
Betriebsanleitungen –
3.4 Gerätebeschreibung

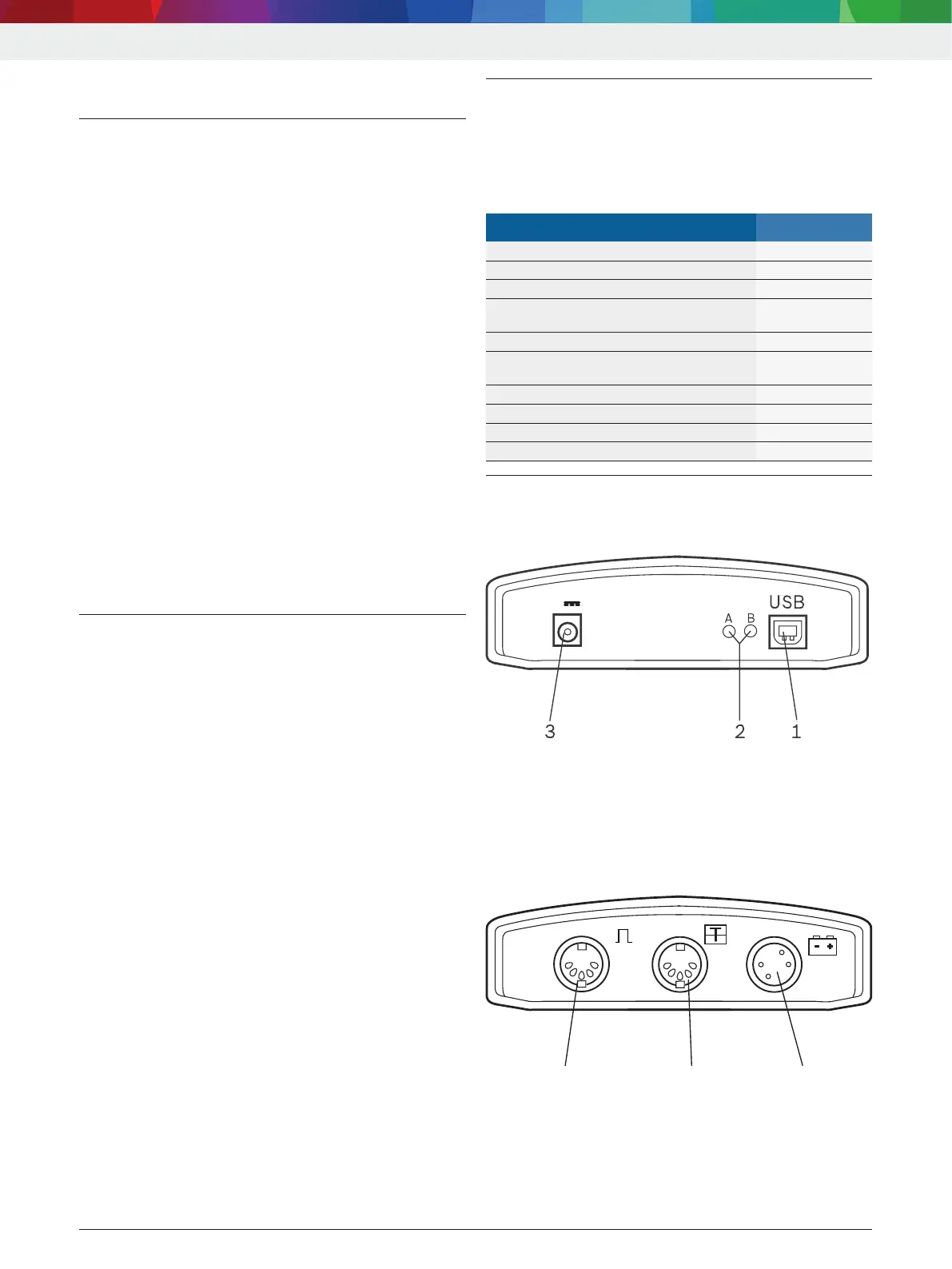

3.4.1 BEA 030 Vorderansicht
15V
459908_01_We
Abb. 1: BEA 030 Vorderansicht
1 USB-Anschluss
2 LED A und LED B (siehe Kap. 3.4.3)
3 Netzteilanschluss 15 V
3.4.2 BEA 030 Rückansicht
459908-02_IN
3
21
Abb. 2: BEA 030 Rückansicht
1 Anschluss Fahrzeugbatterie (Drehzahlmessung über Batterie-
oberwelligkeit)
2 Anschluss Öltemperatursensor
3 Anschluss Drehzahlmessung (TD/TN/EST oder BEA 040/BDM300
über Verbindungsleitung 1 684 463 810, Sonderzubehör)
