Nederlands–9
3 609 929 A44 • (05.09) T
4 MONTAGE
Bedrijfs- en bewaaromgeving
Het apparaat is uitsluitend bestemd voor
gebruik in een gesloten ruimte. Voor een
foutloze werking van het apparaat moet
de omgevingstemperatuur tussen –5 °C
en +50 °C (23 °F en 122 °F) liggen, bij
een relatieve luchtvochtigheid tussen 20 en 95 %, vrij
van bedauwing.

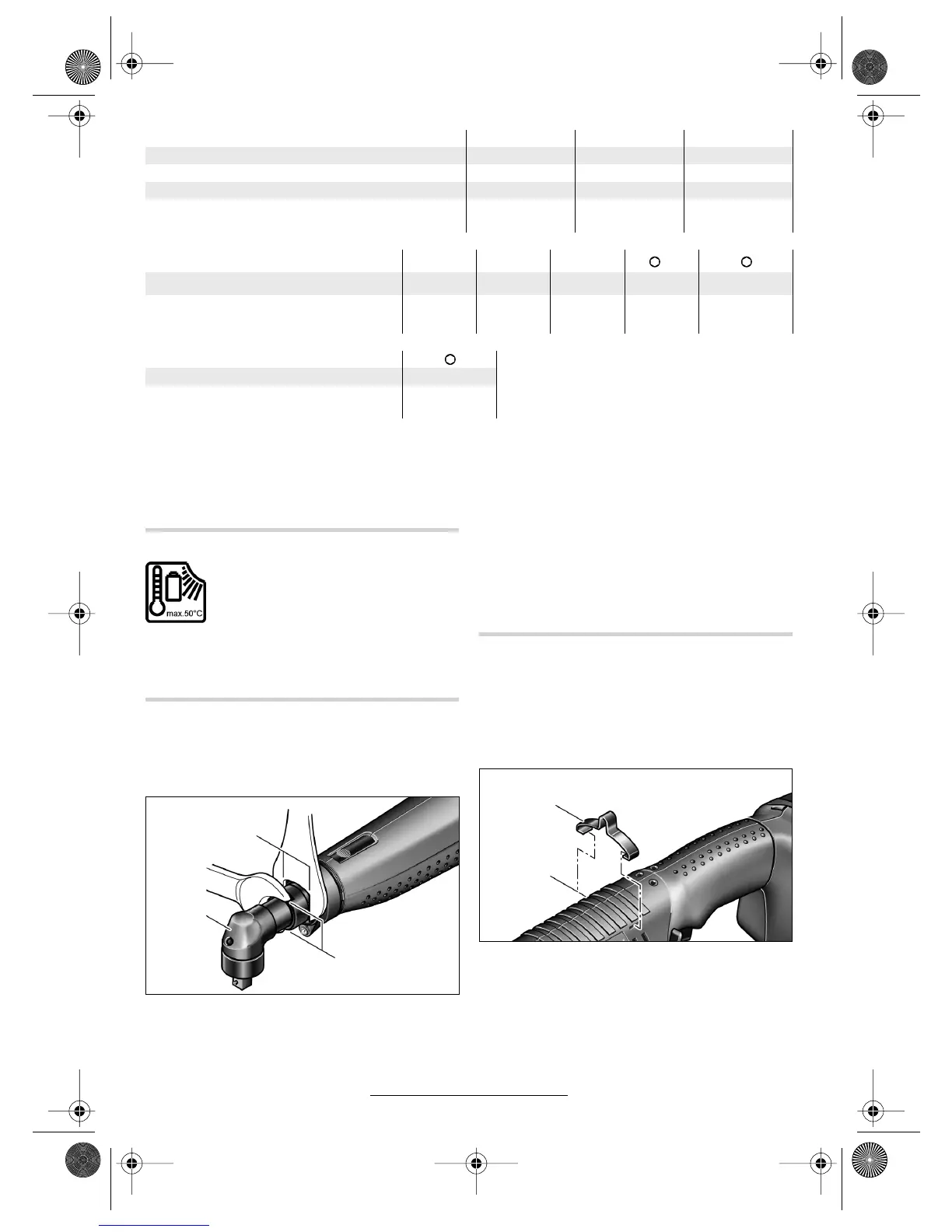

Montage van een schroefkop
Houd de machine met de steeksleutel 6 aan het sleu-
telvlak 5 van de flens van de haakse schroefkop vast.
Span de machine nooit aan het machinehuis in.
Plaats de haakse schroefkop 3 in de gewenste stand
op de flens en draai de wartelmoer vast met de
steeksleutel 4 op het sleutelvlak 16. Houd daarbij met
de steeksleutel 6 de flens van de haakse schroefkop
tegen.
Ophangvoorziening
Met de ophangbeugel 8 kunt u de machine aan een
ophangvoorziening bevestigen.
Plaats de als toebehoren meegeleverde ophangbeu-
gel 8 op de machine en laat deze in de sleuven 14
vastklikken.
Controleer regelmatig de toestand van de ophang-
beugel en de haken in de ophangvoorziening.
Spanningsadapter 9,6 V 12,0 V 14,4 V
Zaaknummer 0 602 490 ... ... 503 ... 504 ... 505
Spanning V 9,6 12,0 14,4
Snoerlengte m 5 5 5
Gewicht volgens
EPTA-Procedure 01/2003
kg
lbs
0,15
0,33
0,15
0,33
0,15
0,33
Haakse schroefkoppen ■ 1/4" ■ 3/8" ■ 3/8" 1/4" QC 1/4"
Zaaknummer 0 607 ... ... 453 617 ... 453 620 ... 451 618 ... 453 618 ... 453 630
Gewicht volgens
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
0,20
0,44
0,30
0,66
0,20
0,44
0,20
0,44
Schroefkop QC 1/4"
Zaaknummer 0 607 ... ... 453 631
Gewicht volgens
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
Type 0 602 491 647/... 650/... 651/... 652/
... 656/... 669/... 671/... 673/
... 675
3
5
16
6
4
Type 0 602 491 647/... 650/... 651/... 652/
... 656/... 669/... 671/... 673/
... 675
8
14
