Dansk–13
3 609 929 A44 • (05.09) T

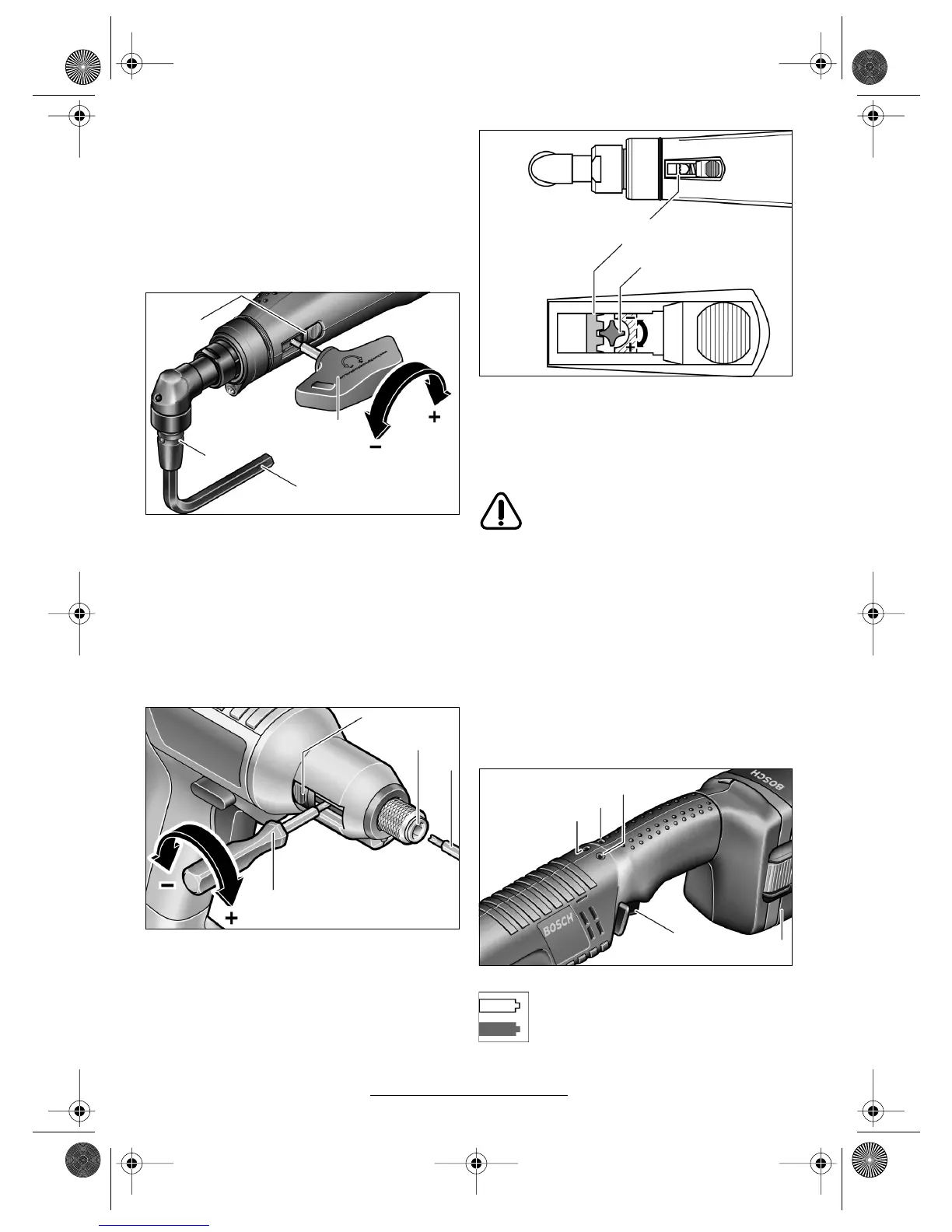

Indstilling af drejningsmoment
Drejningsmomentet afhænger af frakoblingsautoma-
tikkens fjederforspænding. Frakoblingsautomatikken
udløses både ved højre- og venstreløb, når det ind-
stillede drejningsmoment er nået.
Brug kun det medleverede indstillingsværktøj 27 til at
indstille det individuelle drejningsmoment.
Skyd skubberen 7 helt tilbage på maskinen. Sæt en
sekskantet stiftnøgle 28 ind i indsatsværktøjet 1 og
drej den langsomt, indtil der i åbningen på huset ses
en lille udbugtning (indstillingsskive 29) i koblingen.
Sæt indstillingsværktøjet 27 ind i denne udbugtning
og drej det.
Brug kun det medleverede indstillingsværktøj 27 til at
indstille det individuelle drejningsmoment.
Skyd skubberen 7 helt tilbage på maskinen. Sæt ind-
stillingsværktøjet 27 ind i værktøjsholderen 2 og drej
det langsomt, indtil der i åbningen på huset ses en lil-
le udbugtning (indstillingsskive 29) i koblingen. Sæt
indstillingsværktøjet 27 ind i denne udbugtning og
drej det.
Drejningsmomentet øges ved at dreje til højre og re-
duceres ved at dreje til venstre.
Bemærk: Den nødvendige indstilling afhænger af
skrueforbindelsens art og fastlægges bedst ved at
prøve sig frem. Kontrollér prøveskrueforbindelser
med en momentnøgle.
Indstil kun drejningsmomentet i det an-
givne effektområde, da frakoblingsauto-
matikken ellers ikke aktiveres.
Mærkning af indstillede drejningsmomenter
Til mærkning af individuelt indstillede drejningsmo-
menter kan markeringsringen 19 erstattes af en mar-
keringsring med en anden farve. Tryk på markerings-
ringen 19 med et tyndt skruetrækkerblad, en spartel
eller lignende.
Maskinen skal altid være forsynet med en marke-
ringsring, da maskinhuset ellers ikke er lukket.
LED-lampe
Kontrollampe akku-ladetilstand
Når det er nødvendigt at lade akkuen 18,
blinker kontrollampen 11 (grøn). Maskinen
kan herefter benyttes til endnu ca. 6–8
skrueforbindelser.
Type 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
Type 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
27
1
7
28
27
7
27
2
Type 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
27
29
9
11
10
12
18
