Svenska–9
3 609 929 A44 • (05.09) T
4 MONTERING
Drifts- och lagringsomgivning
Apparaten får användas uteslutande
inomhus. För optimal drift av apparaten
ska omgivningstemperaturen ligga mel-
lan –5 °C och +50 °C (23 °F och 122 °F)
vid en relativ luftfuktighet mellan 20 och
95 % utan daggbildning.

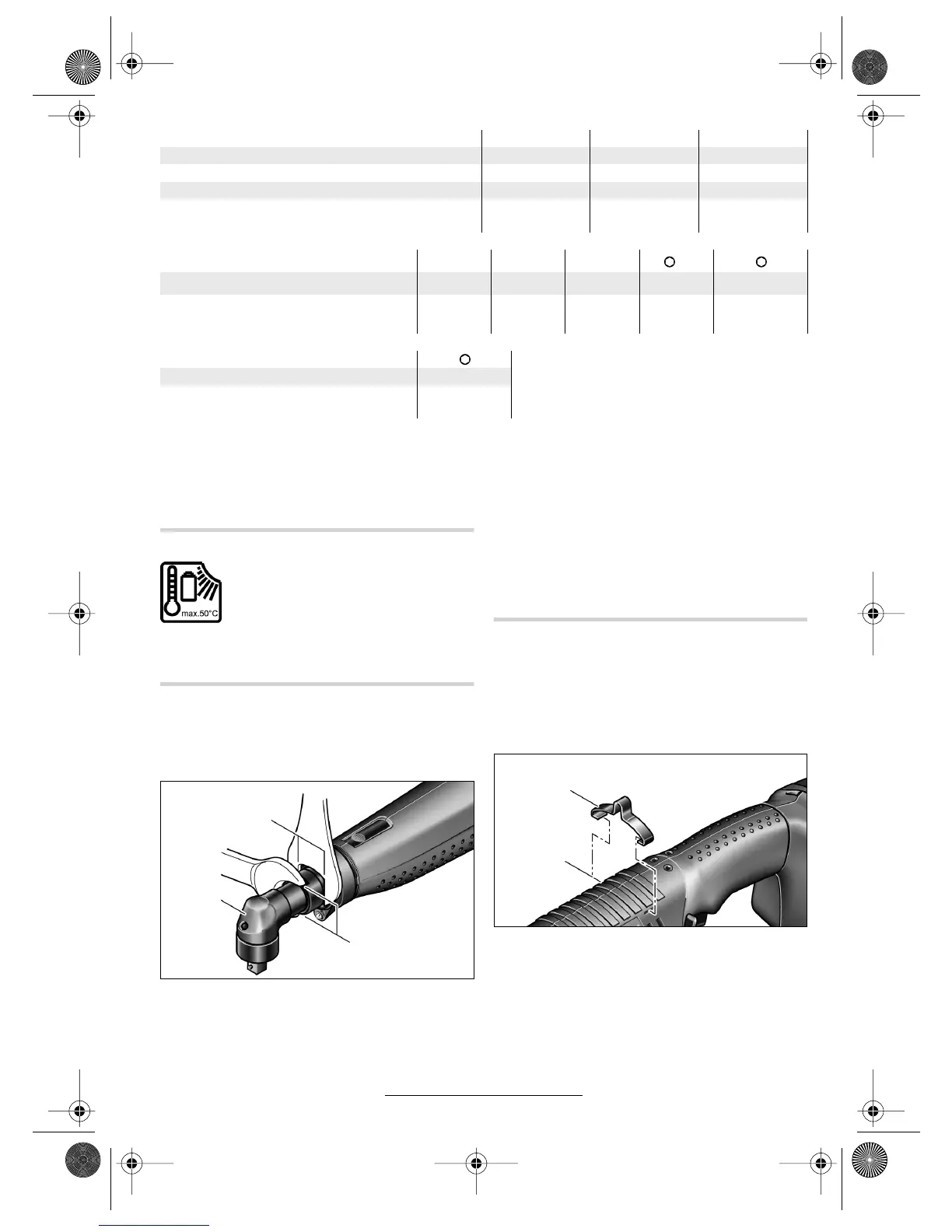

Montage av skruvhuvud
Håll fast elverktyget med U- nyckeln 6 vid nyckeltaget
5 på vinkelhuvudets fläns.
Spänn aldrig fast elverktyget kring husmanteln!
Lägg upp vinkelskruvhuvudet 3 i önskat läge på flän-
sen och dra fast överfallsmuttern med U-nyckeln 4 på
nyckeltaget 16. Håll emot med U-nyckeln 6 på vinkel-
huvudets fläns.
Upphängningsanordning
Med upphängningsbygeln 8 kan elverktyget fästas i
en upphängningsanordning.
Placera bifogad upphängningsbygel 8 på elverktyget
och låt bygeln snäppa fast i skårorna 14.
Kontrollera regelbundet skicket på upphängnings-
bygeln och hakarna i upphängningsanordningen.
Spänningsadapter 9,6 V 12,0 V 14,4 V
Produktnummer 0 602 490 ... ... 503 ... 504 ... 505
Spänning V 9,6 12,0 14,4
Kabellängd m 5 5 5
Vikt enligt
EPTA-Procedure 01/2003
kg
lbs
0,15
0,33
0,15
0,33
0,15
0,33
Vinkelskruvhuvud ■ 1/4" ■ 3/8" ■ 3/8" 1/4" QC 1/4"
Produktnummer 0 607 ... ... 453 617 ... 453 620 ... 451 618 ... 453 618 ... 453 630
Vikt enligt
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
0,20
0,44
0,30
0,66
0,20
0,44
0,20
0,44
Skruvhuvud QC 1/4"
Produktnummer 0 607 ... ... 453 631
Vikt enligt
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
Typ 0 602 491 647/... 650/... 651/... 652/
... 656/... 669/... 671/... 673/
... 675
3
5
16
6
4
Typ 0 602 491 647/... 650/... 651/... 652/
... 656/... 669/... 671/... 673/
... 675
8
14
